Helderheidssensor
b. Aansluiting
De aansluiting kan onder spanning geschieden.
Ga a.u.b. als volgt te werk:
● Licht evt. het bedieningselement met schroevendraaier
incl. frame eraf.
● Verwijder event. de kap (zie Fig. 5, Pos. 5) van de
inbouwsokkel.
● Trek het klemblok (zie Fig. 5, Pos. 6) voorzichtig
naarboven weg.

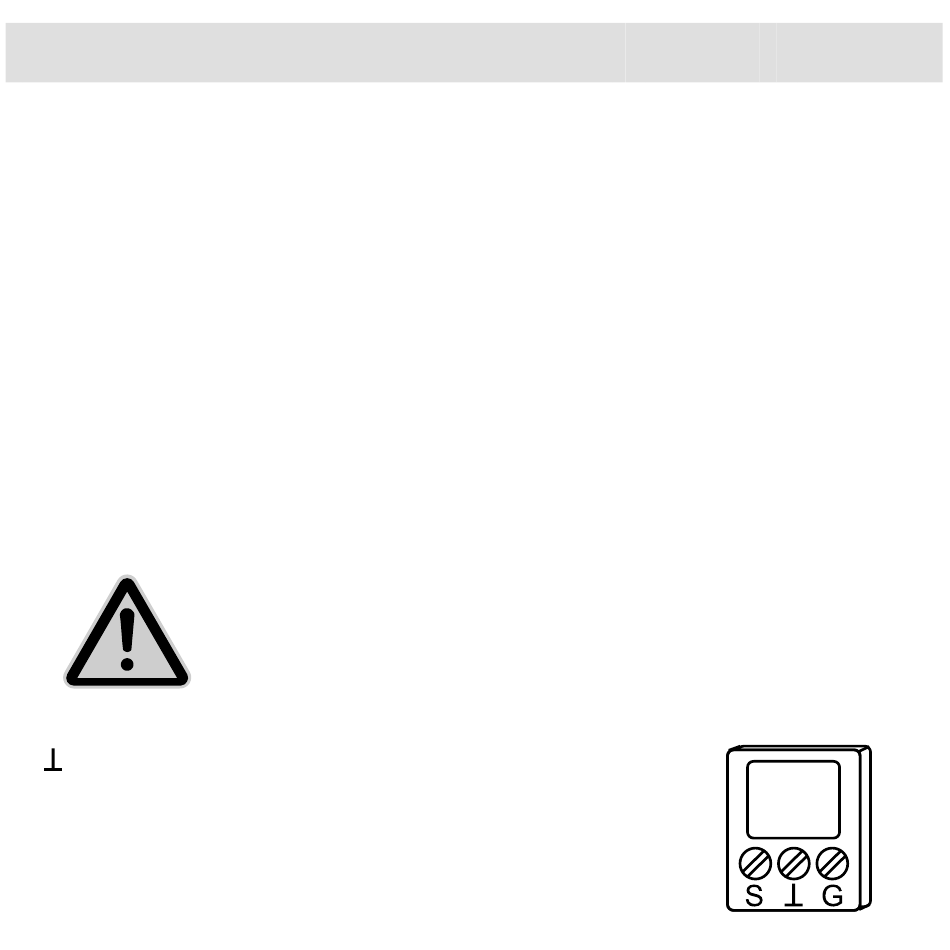

● Sluit de helderheidssensor aan.
S: helderheidssensor (lichtgrijs)
: massa (wit)
– Leg voor de snoerontlasting de
sensorleiding in de inbouwsokkel met
een kleine lus (zie Fig. 5, Pos. 8)
De beide kabels mogen niet verpoold
worden:
DUT
Fig. 9
