B-1
DESCRIPTION DU PRODUIT
Le CIRCULATOR est un système autoporteur de filtration
général qui empêche lʼaccumulation des vapeurs de
soudage grâce à une filtration continue de lʼair pollué. Il se
compose dʼune unité centrale, dʼun ventilateur dans une con-
sole absorbant le bruit, dʼune unité de raccordement avec
des buses de distribution réglables, dʼun silencieux et dʼun
panneau de contrôle avec un onduleur de fréquence et un
PLC.
Lʼair contenant les vapeurs de soudage est extrait à travers
le module dʼadmission dʼair au-dessus du filtre. Les partic-
ules les plus grandes et toutes les étincelles sont séparées
par un pare-étincelles à forme de labyrinthe. En con-
séquence, lʼair est nettoyé par les cartouches du filtre princi-
pal. Lʼair passe alors par le ventilateur dʼextraction et le silen-
cieux du conduit. Lʼair propre est renvoyé dans lʼatelier par
lʼunité de sortie dʼair avec des buses réglables. Lʼunité con-
tient un système de nettoyage à pulsations automatiques qui
nettoie les cartouches du filtre au moyen dʼair comprimé. Les
particules de poussière et de saleté sont récupérées dans le
tambour qui se trouve sous lʼunité de filtre.
Le CIRCULATOR complète le(s) système(s) de ventilation
naturel(s) et forcé(s) afin de diminuer la présence de
vapeurs de soudage dans la zone générale de lʼatelier.

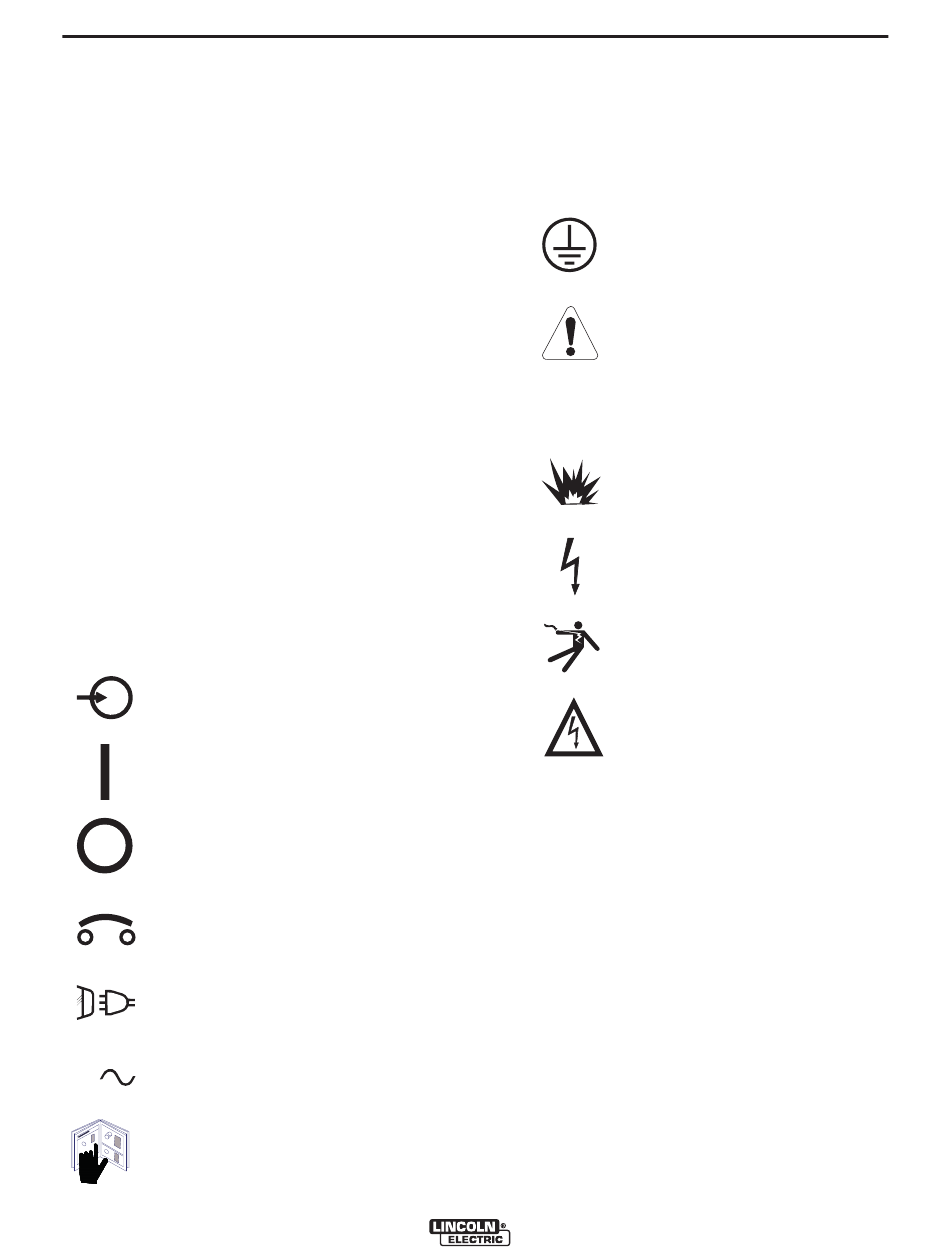

SYMBOLES GRAPHIQUES APPA-
RAISSANT SUR CETTE MACHINE
OU DANS CE MANUEL
PUISSANCE
DʼENTRÉE
MARCHE
ARRÊT
DISJONCTEUR
PUISSANCE
DʼENTRÉE
COURANT ALTERNATIF
1
MONOPHASÉ
LIRE CE MANUEL DE
LʼOPÉRATEUR
ENTIER
FONCTIONNEMENT
EN
CIRCULATOR
U 1
INPUT VOLTAGE
I 1
INPUT CURRENT
PROTECTIVE
GROUND
AVERTISSEMENT OU
MESURES DE
SÉCURITÉ
La documentation doit être
consultée dans tous les cas
où ce symbole apparaît.
Explosion
Tension Dangereuse
Risque de Choc
Électrique
Risque de Choc
Électrique
B-1
