Manuel d'installation et d'entretien
Consultez la figure 2. Pour brancher les lignes d'acheminement des signaux du système SelecTone au
modèle 300SCW-1, branchez deux câbles audio à paires torsadées et à code-couleur dont les conducteurs
sont d'un calibre supérieur ou égal à 18 aux bornes TB1-4 et TB1-5 du bornier TB1. Chaque appareil de
signalisation à distance SelecTone du système peut être branché à ces lignes en parallèle ou en série.
En ce qui concerne les haut-parleurs de 25 Vrms qui ne sont pas de la marque SelecTone, comme les
haut-parleurs de plafond, branchez directement les lignes d'acheminement des signaux aux ornes TB1-4
et TB1-5 du bornier TB1. Il faut tenir compte des affaiblissements de ligne d'acheminement des signaux
lorsque vous calculez le nombre de haut-parleurs pouvant être branchés au modèle 300SCW-1.
1 2 3 4 5 6
LIGNES D'ACHEMINEMENT
DES SIGNAUX EN PAIRES
TORSADÉES BLINDÉES
Branchement aux appareils à distance
Installez le ou les appareils SelecTone à distance en respectant les instructions qui les accompagnent.
Utilisation de lignes symétriques
Consultez la figure 3, page 31. Les haut-parleurs 300GC, 300GCX, 300X, 302GC, 302GCX, 302X et
50GC exigent l'utilisation d'un ensemble connecteur AM25CK destiné à la sortie de signal symétrique
du modèle 300SCW-1. Cet ensemble permet de faire aboutir les lignes symétriques d'acheminement des
signaux vers l'amplificateur dans les haut-parleurs 300GC, 300GCX, 300X, 302GC, 302GCX, 302X
et 50GC. Comme illustré à la figure 3, branchez les fils d'entrée blancs de l'ensemble AM25CK aux
bornes TB1-4 et TB1-5 du bornier TB1 de l'appareil 300SCW-1. Les ensembles connecteurs AM25CK et
AM70CK ne sont PAS sensibles à la polarité, mais il faut toutefois respecter cette dernière si vous placez
les haut-parleurs près l'un de l'autre.
30

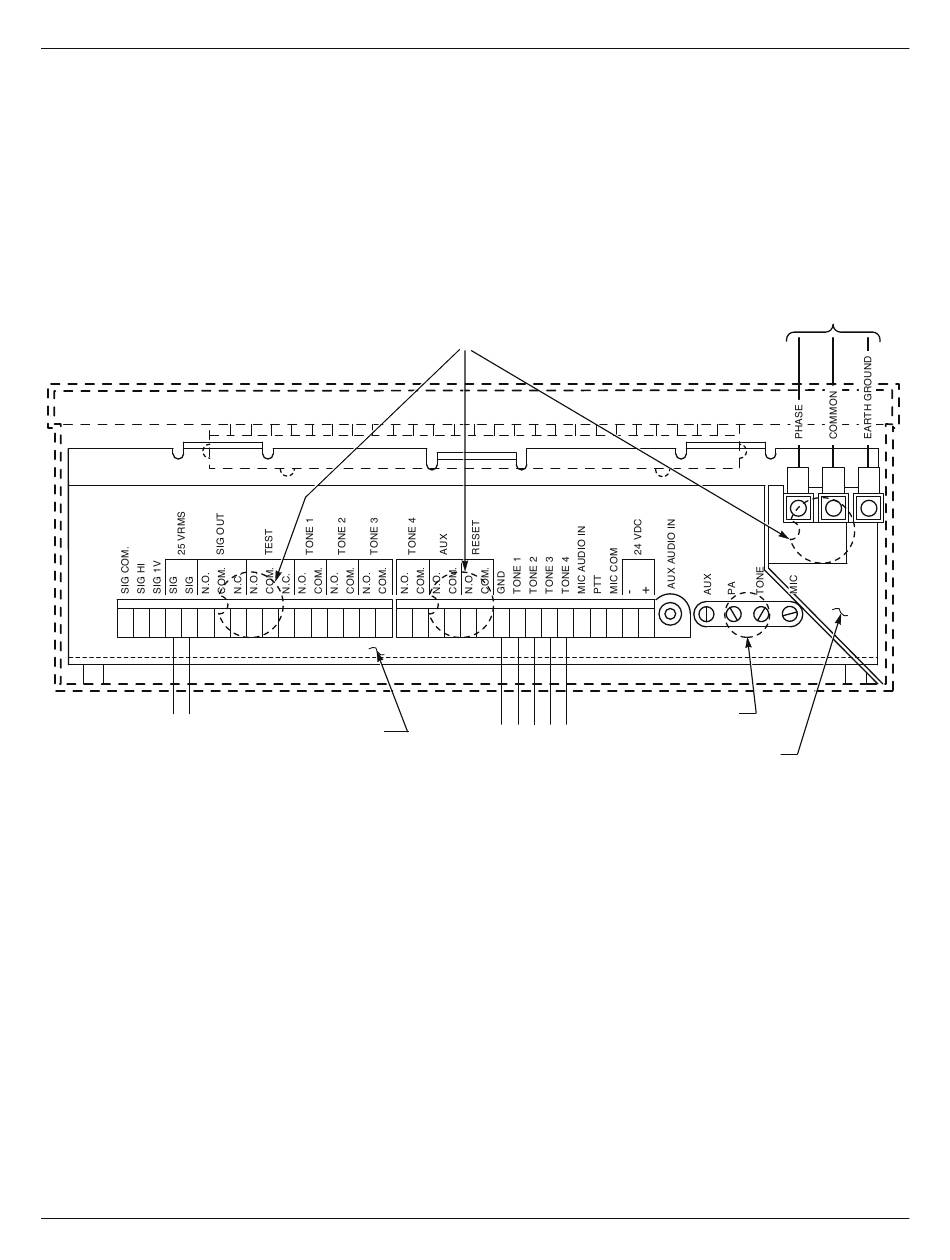

Figure 2 Branchements à l'arrière du modèle 300SCW-1
7 8 9 10 11 12 13 14 15 16 17
TB1
COMPARTIMENT DE
CÂBLAGE SUR
PLACE DE CLASSE II
Système de commande mural SelecTone
ENTRÉE DÉFONÇABLE
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
TB2
ARRIVÉE DEPUIS LES DISPOSITIFS
DE COMMANDE EXTERNES
MD
ALIMENTATION EN C.A.
ENÊTRE DE RÉGLAGE
DU POTENTIOMÈTRE
COMPARTIMENT
DE CÂBLAGE SUR
PLACE DE CLASSE I
300SCW-1
290A7523
