ATOMSTACK A5 Manuel D'installation page 28

1
4
3
3
2
P a s s o 3
3
Cinghia di
distribuzione*2
3
Componenti necessari:
5
Stringere il T dado e
tagliare la cinghia in
Metodo di installazione:
eccesso.

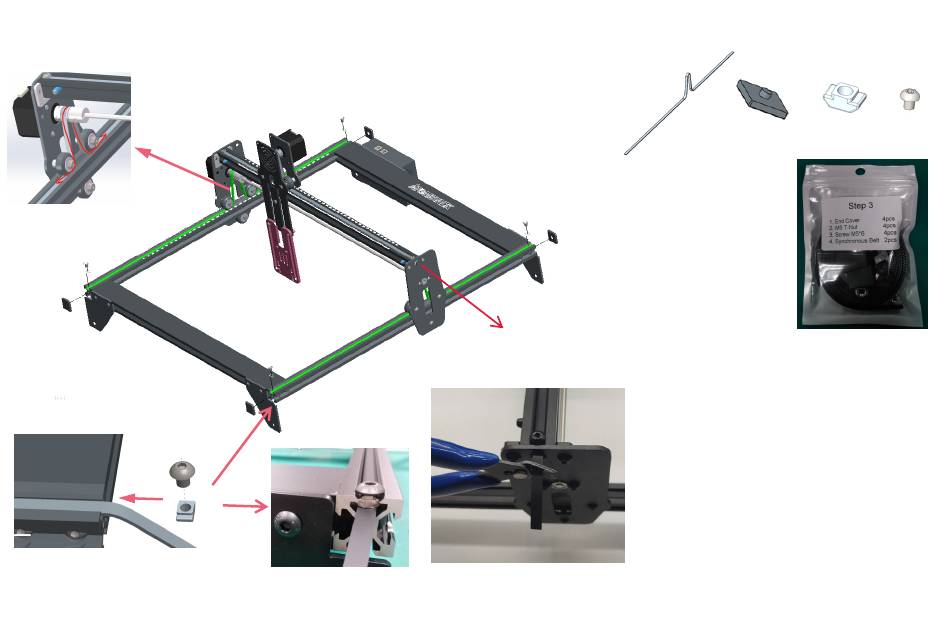

1. Installare le cinghie di distribuzione: serrare prima
un'estremità con un dado a T, quindi far passare
l'altra estremità attraverso il rullo sul gruppo dell'asse
X come mostrato in figura, e infine stringere l'altra
estremità e fissarla con un dado in T.
2. Fissaggio del dado a T: spingere il dado a T dalla
fessura all'estremità del profilo e quindi serrare il
dado a T. Il dado a T deve essere il più vicino
possibile all'estremità del profilo e l'eccesso può
essere tagliato cinghia.
3. Attaccare la testata al profilo (il lato sporgente
della testata è rivolta verso il basso).
Nota:
Y può fare riferimento alla cinghia sincrona installata
sul gruppo dell'asse X.
Tappo terminale T dado*4
del profilo*4
L'installazione della cinghia sincrona dell'asse
Vite di
sicurezza
dado a T.*4
