Instrucciones de instalación de la plataforma del alojamiento empotrado P3LED09
La plataforma del alojamiento P3LED09 viene equipada
●
●
con soportes de suspensión universales (Figura 4.).
Puede ajustar la altura de cada soporte de suspensión si
afloja los dos tornillos de ajuste, fija la altura del soporte
y vuelve a ajustar los tornillos de ajuste para asegurar el
soporte en su lugar.
Esta luminaria debe estar sostenida por guías u otra
●
●
estructura con capacidad de soportar el peso de la
luminaria de 10 libras (Figura 5.). Para alojarla en un
espacio más estrecho en la viga, extraiga los soportes
de suspensión universales, ajustando el soporte hasta su
posición más alta y extrayendo los tornillos de montaje
(Figura 4.). Luego de extraer los soportes de suspensión,
vuelva a colocar los tornillos de montaje en el alojamiento
para mantener el hermetismo de la construcción.
Los ganchos para colgar barras son ajustables para uso
●
●
en instalaciones con espacios desde 10˝ (254 mm) hasta
24˝ (609,60 mm). Pueden usarse con instalaciones de
vigas de madera, madera diseñada, estructuras de pernos
de acero y techos con grillas con barras en T. Los ganchos
para colgar barras poseen un diseño de interbloqueo y
permiten colocar la plataforma del alojamiento a lo largo
de toda la longitud de las barras y también quedan fijos
después de la instalación.
El LED está protegido contra su contaminación por una
●
●
tapa de plástico rosa, colocada por encima del reflector
LED. Extraiga la pieza de protección del LED antes de
encenderlo.
Instalación de la viga
Utilice los ganchos para colgar barras para instalaciones en
vigas.
1.
Extienda los ganchos para colgar barras para que
quepan entre las vigas y coloque firmemente la
lengüeta de ubicación de la pestaña de montaje en la
parte inferior de la viga o del miembro del marco. Los
ganchos para colgar barras deben estar a nivel con
la parte inferior de la viga o del miembro del marco.
(Figura 6.)
2.
Coloque los ganchos para colgar barras en la viga o el
miembro del marco usando los accesorios apropiados
para el tipo de material.
3.
Ajuste la posición de la plataforma del alojamiento
deslizándola sobre los ganchos para colgar barras a la
posición deseada. El alojamiento puede bloquearse
en su posición ajustando los tornillos de sujeción de
los ganchos para colgar barras en la plataforma del
alojamiento.
Instalación del techo de grilla
Utilice los ganchos para colgar barras para instalaciones en
techos de grillas.
14
Instrucciones de instalación de la plataforma del alojamiento empotrado P3LED09
0007354INS
1.
Extienda los ganchos para colgar barras y deslice las
ranuras en las lengüetas de montaje por encima de las
barras en T. Pueden utilizarse sujetadores opcionales,
para sujetar los ganchos para colgar barras en la barra
en T (Figura 7 .).
2.
Ajuste la posición de la plataforma del alojamiento
deslizándola sobre los ganchos para colgar barras a la
posición deseada. El alojamiento puede bloquearse
en su posición ajustando los dos tornillos de bloqueo
del gancho para colgar barras en la plataforma del
alojamiento (Figura 6.) y (Detalle 6A).
Protector antisalpicaduras
La plataforma del alojamiento viene con un protector
antisalpicaduras de cartón, colocado en la abertura. Para
evitar el ingreso de pintura y polvo en la plataforma del
alojamiento, no lo extraiga hasta que lo haya recortado.
Conexión eléctrica
La plataforma del alojamiento IRiS P3LED09 viene con
una caja de derivación sobredimensionada, que se divide
en fábrica, y con compartimientos para cables en campo
Tornillos de ajuste
Orificios de acceso
Tornillo de montaje

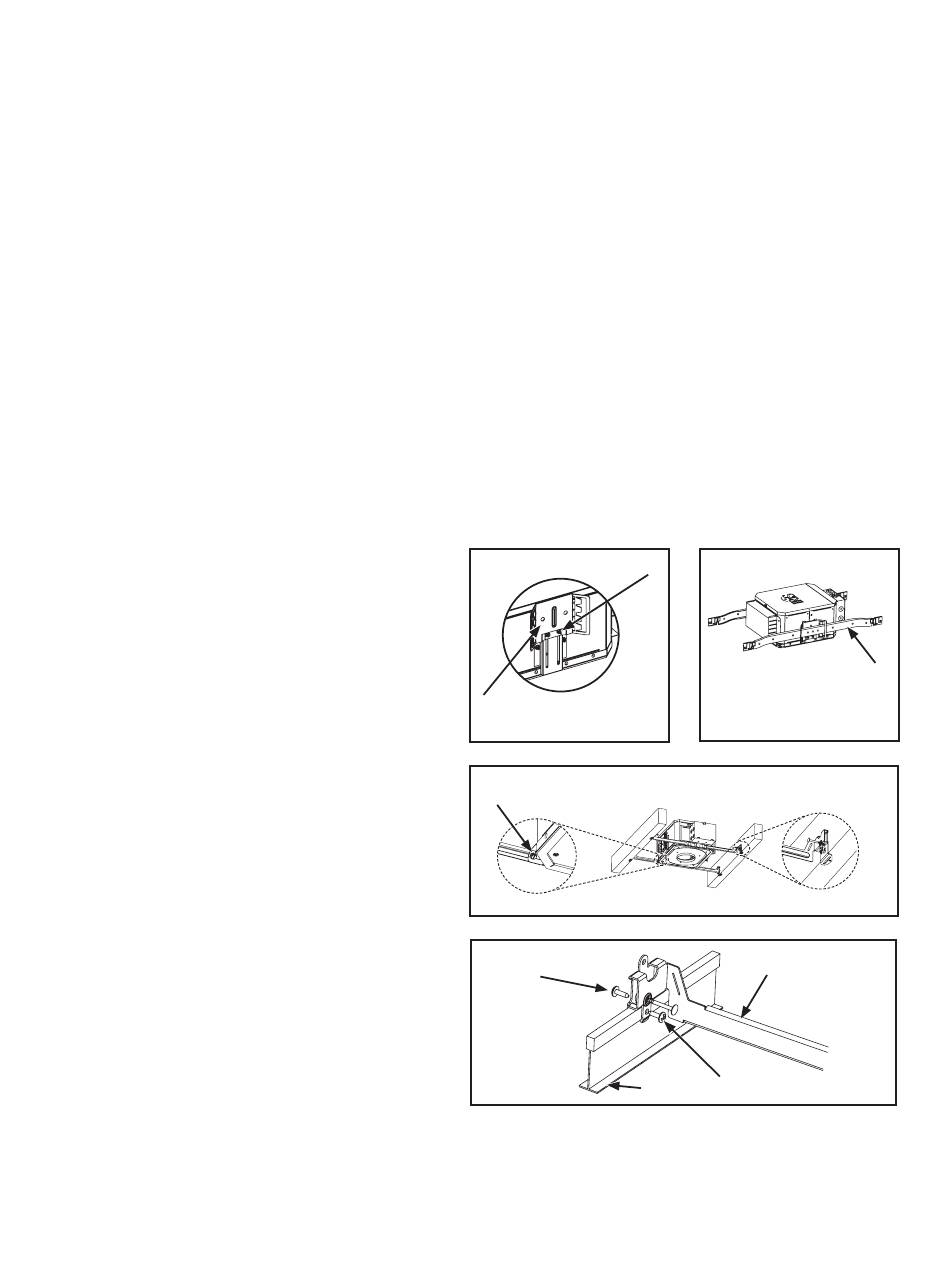

Figure 4.
Tornillo de sujeción del
gancho para colgar barras
Detalle 6A
Figure 6.
Tornillo
opcional
Figure 7.
ADI140849
www.eaton.com
Canales de montaje (HB26,
HB50 o EMT de 1/2˝ (12,70
mm), incluidos por separado
o de otras marcas)
Figure 5.
Detalle 6B
Gancho para colgar
barras
Tornillo opcional
Barra en "T"
