14
ACCESSOIRES
14.6

Miroir de renvoi

14.6.1

Montage

14.6.2 Modification de la portée avec les miroirs de renvoi
70 N O T I C E D ' I N S T R U C T I O N | deTec2 Core
Fonctionnement et utilisation
Les miroirs de renvoi permettent de mettre en forme le champ de protection afin de
protéger les points dangereux sur plusieurs côtés à l'aide d'un seul barrage immatériel
de sécurité.
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, les personnes ou parties du corps à pro‐
téger peuvent ne pas être détectées.
Installer les miroirs de renvoi uniquement sur des parois fixes ou des pièces de la
b
machine. La position des miroirs de renvoi ne doit plus changer après l'aligne‐
ment.
Ne pas utiliser de miroirs de renvoi si de la saleté, des gouttes, de la rosée ou du
b
givre risquent de s'y déposer.
S'assurer que les miroirs de renvoi sont à tout moment en excellent état, exempts
b
de rayures, de salissures, de gouttes, de rosée et de givre, etc.

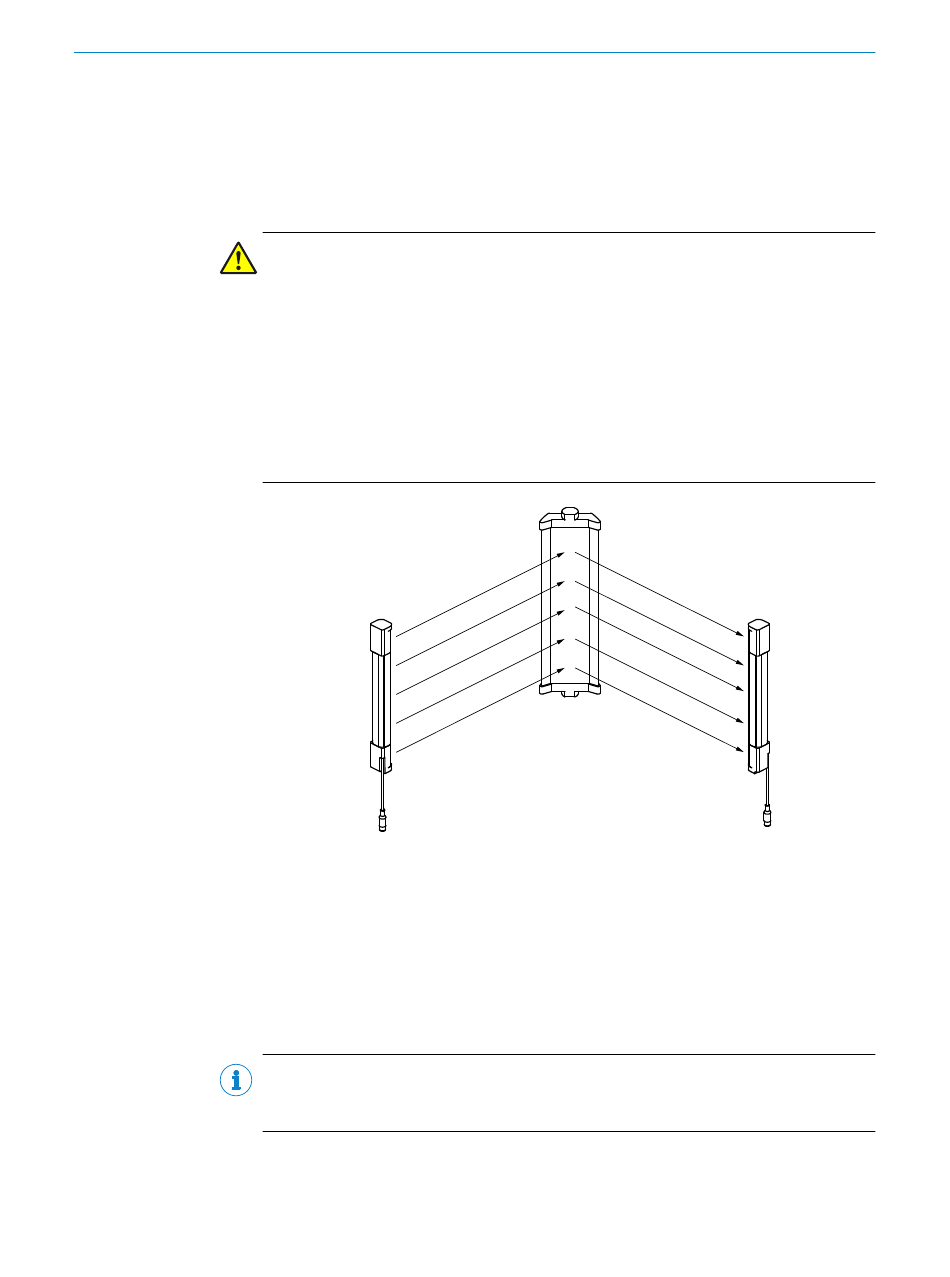

Illustration 37 : Exemple d'utilisation de miroirs de renvoi
Observer également les indications relatives aux colonnes miroirs,
miroirs », page 72.
Utilisez les fixations de montage pivotantes fournies pour installer les miroirs de renvoi.
REMARQUE
L'utilisation de miroirs de renvoi réduit la portée en fonction de leur nombre dans le
champ de protection.
Les données suivantes se réfèrent à un renvoi de 90° par miroir et une hauteur de
champ de protection de 900 mm.
voir « Colonnes
