Sommaire des Matières pour Defender GK300-7M2

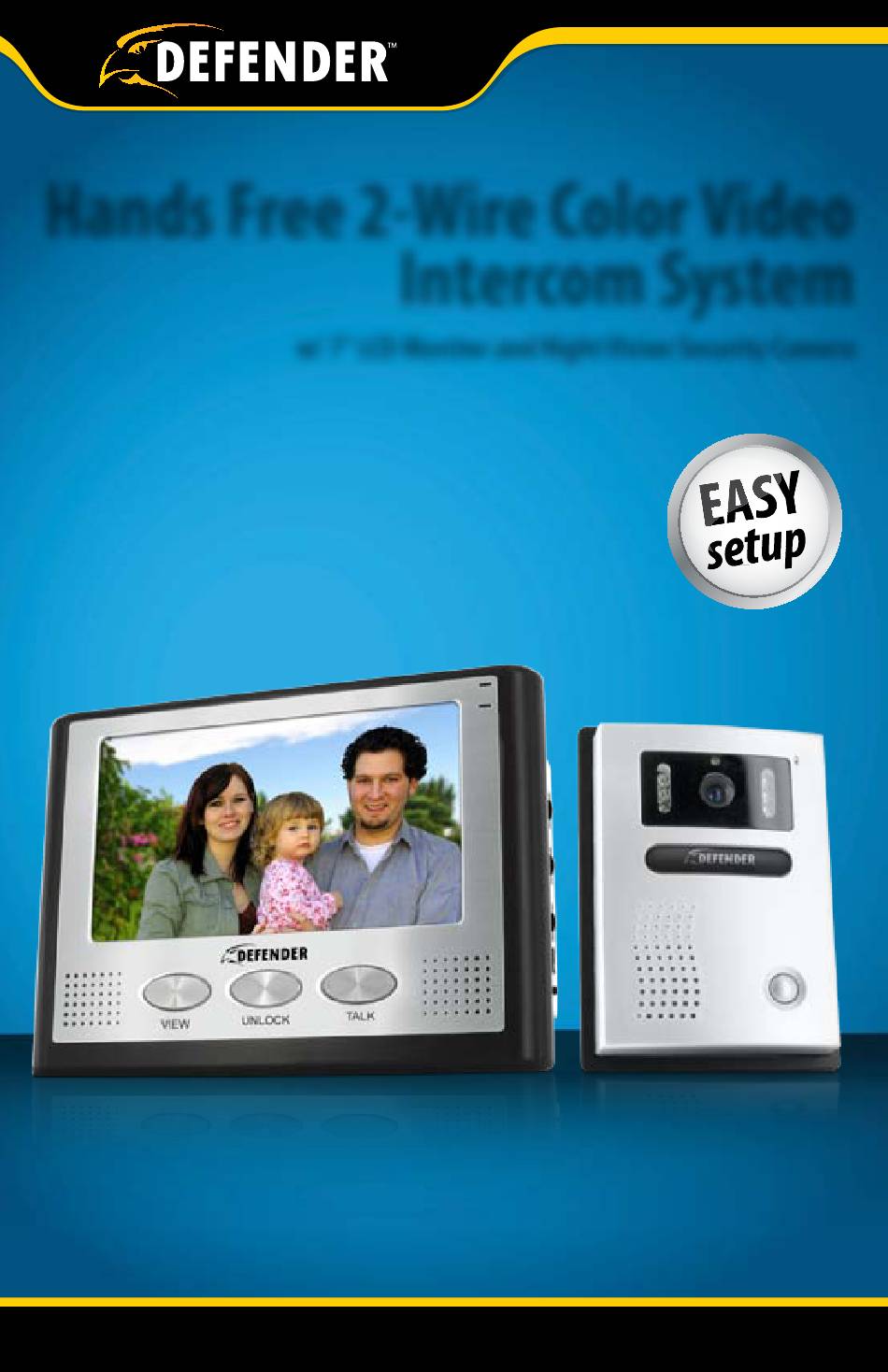

- Page 1 Hands Free 2-Wire Color Video Intercom System w/ 7" LCD Monitor and Night Vision Security Camera INSTRUCTION MANUAL V1.1 www.defender-usa.com Model#: GK300-7M2...
-
Page 2: Warranty Information
Canada L2H 1J9 Warranty Terms DEFENDER products are guaranteed for a period of one year from the date of purchase against defects in workmanship and materials. This warranty is limited to the repair, replacement or refund of the purchase price at DEFENDER’s option. -
Page 3: Table Des Matières
Doorbell/ Camera • Mounting Hardware (Camera and Monitor) • 2 Angled Camera Mounts • 1 Year Warranty • Instruction Manual 1 Power Adapter (for 2 Window Warning • 24/7 Lifetime Live Monitor) Stickers Customer Support Modèle # GK300-7M2 Model # GK300-7M2... - Page 4 Wall mounting should follow the manufacturer's instruction, and should use the included mounting kit or a mounting kit approved by the manufacturer. Do not place video monitor or equipment on an unstable stand or table. The video monitor or equipment may fall causing injury and/or damage to the equipment. Modèle # GK300-7M2 Model # GK300-7M2...
-
Page 5: Features
FEATURES Fast & Hassle-Free Setup DEFENDER's video intercom system is incredibly easy to set up and use. It can work with your existing door bell wiring, so you can connect everything yourself within minutes (50ft cable included). See and Hear Everything with Audio & Video Enjoy the safety of monitoring your entrance and being able to carry on conversations without ever having to open the door to strangers. -
Page 6: Buttons And Connections
1 and negative = 2) Camera Microphone Door Strike (positive = 3 and negative = 4) 10. Mounting Bracket Infrared (IR) LEDs – Allow for night vision up to 8 ft Mounting Screw Hole Speaker Modèle # GK300-7M2 Model # GK300-7M2... -
Page 7: Wiring Instructions
Insert the available end of the blue wire into the monitor’s positive camera connection (marked 1) and make sure it is completely inserted • Release the downwards pressure on the grey box and this should lock the wire into place Modèle # GK300-7M2 Model # GK300-7M2... -
Page 8: Connection 2
Connecting the Electric Doorstrike to Monitor (Doorstrike and Wiring not Included) The GK300-7M2 does not come with an electric door strike (lock), if you would like to connect a door strike. The door strike must run off an 8-16 VAC power supply to be compatible with the GK300-7M2. - Page 9 Note: When using this connection keep in mind that the door strike will be connected to the camera, which is outside of your house – if the camera gets disconnected the electric door strike will get disconnected as well. Modèle # GK300-7M2 Model # GK300-7M2...
-
Page 10: Monitor Operation
Plug the jack of the power adapter into the back of the monitor (labeled DC 15V). Plug the other end of the power cable into power source. (It is recommended to use a surge protecting power bar or a UPS.) Modèle # GK300-7M2 Model # GK300-7M2... -
Page 11: Camera Installation
Angled Camera Mount – Must be Mounted BEFORE Flat Mount The GK300-7M2 has two identical angled mounts included with it so that you can place your camera on a 20 degree angle or a 40 degree angle. This will make the camera angled towards the door instead of straight ahead. -
Page 12: Camera Operation
‘H’ will make the melody volume high. Volume: This volume knob controls the volume on monitor when listening to the outside audio. THE VOLUME ON THE CAMERA (OUTSIDE) CANNOT BE ADJUSTED. Modèle # GK300-7M2 Model # GK300-7M2... -
Page 13: General Information
• Make sure whatever you are trying to hear is close enough to the microphone on the camera/doorbell device • Disconnect and reconnect the wires from the camera and the monitor to make sure they are secure. Modèle # GK300-7M2 Model # GK300-7M2... -
Page 14: Specifications
Viewing Angle Alarm/Siren Decibel TV System NTSC Vertical Adjustment Focal Length Horizontal Adjustment With Included 20 degree Focus Type Fixed focus angled mounts Microphone Max. Wiring Distance 164 ft (50ft included) Motion Detection Audio Activation Modèle # GK300-7M2 Model # GK300-7M2... - Page 15 AC110 - 240V/50/60 Hz Working current 15V 1200mA Power consumption standby state <0.5W (standby) Power Consumption Work State<10W (camera on) Operating Temperature -10 C to 40 C Operating Humidity 10% ~ 90% Monitor Mount Remote Control Modèle # GK300-7M2 Model # GK300-7M2...
-
Page 16: Product Information
Disclaimer Defender does not endorse the use of any Defender products for illegal activities. Defender is not responsible or liable in any way shape or form for any damage, vandalism, theft or any other action that may occur while a Defender product is in use by the consumer. - Page 17 Avertissement Defender n’approuve aucune utilisation illégale des produits DEFENDER. Defender n’ e st pas responsable en aucune manière en cas de dommage, de vandalisme, de vol ou toute autre action qui pourrait se dérouler durant l’utilisation d’un produit Defender par le consommateur.
- Page 18 Consommation de courant Mode de veille <0.5W (en mode de veille) Consommation de courant En marche<10W (caméra en marche)) Température de -10 C à 40 C fonctionnement Humidité de fonctionnement 10% ~ 90% Support pour écran Télécommande Modèle # GK300-7M2...
-
Page 19: Dépannage
Type de mise au Mise au point fixe Ajustement vertical point Ajustement horizontal Avec monture inclinée Microphone à 20 degrées comprise Détection de Distance de câblage max. 164 pi (50pi compris) mouvement Activé par le son Modèle # GK300-7M2... -
Page 20: Fonctions De L'écran
• Assurez-vous que ce que vous essayez d’ e ntendre est assez proche du microphone sur la caméra / sonnette • Débranchez et rebranchez les fils de la caméra et l’ é cran afin de s’assurer qu’ils sont sécuritaires. Modèle # GK300-7M2... -
Page 21: Fonctions Des Touches
« H » un niveau de volume haut. Volume: Cette molette de volume contrôle le volume sur l’ é cran lorsque vous écoutez de l’audio à l’ e xtérieur. LE VOLUME DE LA CAMÉRA (À L’EXTÉRIEUR) NE PEUT PAS ÊTRE AJUSTÉ. Modèle # GK300-7M2... -
Page 22: Installer La Caméra
Support pour caméra incliné – Doit être monté AVANT la monture plate Le GK300-7M2 a deux montures inclinées identiques compris pour que puissiez placer la caméra à un angle de vingt degrées ou à un angle de quarante degrés. Ceci inclinera la caméra vers la porte au lieu de tout droit. Ceci ne sera peut-être pas nécessaire pour votre application. -
Page 23: Connexion De L'écran
Branchez la prise de l’adaptateur à l’arrière de l’ é cran (marqué CC15V). Branchez l’autre bout de l’adaptateur d’alimentation dans une source d’alimentation. (Il est recommandé d’utiliser une barre d’alimentation protégée contre les surtensions ou un UPS). Modèle # GK300-7M2... -
Page 24: Instructions De Câblage
Note : Lorsque vous utilisez cette connexion, n’ o ubliez pas que la gâche électrique est reliée à la caméra, qui est à l’ e xtérieur de votre maison - si la caméra est débranchée, la gâche électrique sera débranchée aussi. Modèle # GK300-7M2... -
Page 25: Connexion
Répétez les étapes ci-dessus pour le fil négatif et la connexion négative marquée 4. Votre gâche électrique et votre écran sont maintenant connectés. Note : Le raccordement de la GK300-7M2 à une gâche électrique (verrouillage) est facultatif et n’ e st pas nécessaire pour sont fonctionnement. -
Page 26: Connexion 1 (Recommandée)
Insérez le fil positif bleu dans la connexion positive pour sur l’ é cran (marqué 1) et assurez-vous qu’il est complètement inséré. • Relâchez la pression sur la boîte grise et ceci devrait verrouiller le fil en place. Modèle # GK300-7M2... -
Page 27: Touches Et Connexions
Connexion caméra à écran Microphone (positive = 1 et negative = 2) DEL infrarouge (IR) – Permet la vision nocturne Gâche (positive = 3 et negative = 4) jusqu’a 8 pi 10. Support de monture Trou de vis pour monture Modèle # GK300-7M2... - Page 28 DISPOSITIFS Installation rapide et sans tracas Le système d’interphone vidéo DEFENDER est incroyablement facile à installer et à utiliser. Il peut fonctionner avec le câblage de votre sonnette courante , donc vous pouvez tout connecter vous-même en quelques minutes (50pi de câblage inclus).
-
Page 29: Précautions Importantes
Pour le montage mural, vous devez suivre les consignes du fabricant et utiliser le kit de montage fourni ou un kit de montage approuvé par le fabricant. Ne placez pas l’ é cran ou l’ é quipement sur un stand ou une table instable. Ils peuvent tomber et endommager l’ é quipement . Modèle # GK300-7M2... -
Page 30: Ce Qui Est Inclus
• Matériel de montage (caméra et écran) • 2 Montures inclinées (caméra) • Garantie d’un an • Manuel d’instructions 2 Autocollants d’avertissement 1 Adaptateur • Service de soutien technique pour fenêtre (pour écran) en direct 24/7 Modèle # GK300-7M2... -
Page 31: Informations De Garantie
Canada L2H 1J9 Conditions de garantie Les produits de Defender sont garantis pour une période d’un an de la date d’achat originale contre les défauts de fabrication et de matériaux. Cette garantie est limitée à la réparation, le remplacement ou le remboursement du prix d’achat à... -
Page 32: Système D'interphone Vidéo Couleur À 2 Fils Mains Libres
Système d’interphone vidéo couleur à 2 fils mains libres avec écran ACL 7po et caméra de surveillance avec vision nocturne MANUEL D’INSTRUCTIONS V1.1 www.defender-usa.com Modèle#: GK300-7M2...
