A
4. REGLAGES
4.1 Réglage des guides latéraux

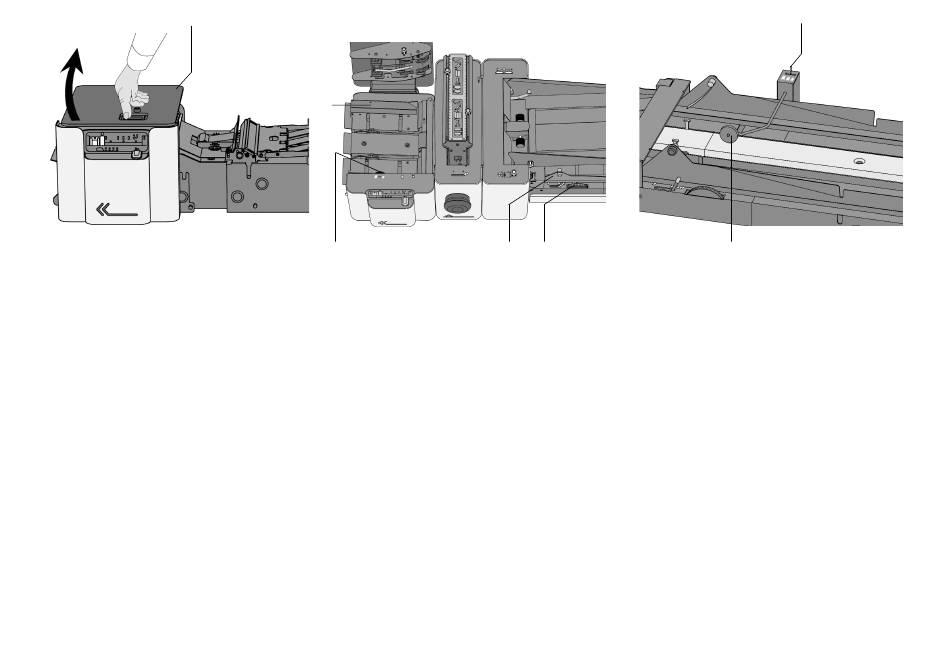

Ouvrir le capot A (fig. 7). Tourner la molette B (fig. 8) pour
régler les guides (C) de la zone de regroupement. Tourner
la molette D pour régler les guides E de la zone de
transport. Placer le document le plus large entre les guides,
tourner la molette jusqu'à obtenir un jeu d'environ 1 mm
entre celui-ci et les guides.
TR-7A
C
Fig. 7
B
4.2 Fixation du rouleau guide
La rouleau guide freine les documents avant qu'ils soient
repris par les doigts de transport.
Placer la rouleau guide devant l'alimenteur à une
distance légèrement supérieure à la longueur du
document délivré par ce poste. (Fig. 9).
Pour un transporteur 3 postes une rouleau guide doit être
installée entre la station 1 et 2. Pour un transporteur 4
postes une rouleau guide doit être installée entre la
station 1 et 2 ainsi que la station 2 et 3.
Ne pas utilisée la rouleau guide pour les documents plus
longeur de 305 mm.
La pression du rouleau guide peut être réglée en
soulevant le levier B (fig. 9). Il convient díougmenter la
pression pour les documents plus lourds et de la dimineur
pour les documents plus légers.
Fig. 8
E
D
4.3 Porte adresse
Placer le document porte adresse dans l'alimenteur
indiqué. Habituellement celui-ci est le plus éloigné de
l'inséreuse. Voir figure 2 page 2 pour plus d'informations.
4.4 Encarts
Placer les encarts dans l'allimenteur(s) indiqué(s).
B
Fig. 9
A
5/16
