VERSION 1.3
6.2.3
Démontage de la ligne
Tout au long de la procédure :
STRICTEMENT suivre l'ordre des étapes successives.
SYSTÉMATIQUEMENT vérifier que chaque GVB est totalement insérée.
WARNING
Pour plus de clarté, la procédure de câblage des enceintes ne sera pas décrite.
Les câbles d'enceintes ne seront pas représentés sur les figures.
CAUTION
1.
En cas de ligne SB18 homogène, aller directement à l'étape 8.
En cas de ligne SB18/KARA mixte, débuter la procédure en appliquant [6.1.3, étapes 1 à 13] puis poursuivre à
l'étape ci-dessous.
2.
Descendre la LIGNE#1 dans le bac. Le SB18 bas doit être posé sur le
M-BUMP.
3.
Déconnecter les 4 points d'accrochage entre le SB18 bas et le M-BUMP
comme suit (répéter pour chaque point) :
a. Extraire la T-GVB du M-BUMP.
b. Faire pivoter le bras vers le bas.
c. Réinsérer la T-GVB sur le M-BUMP.

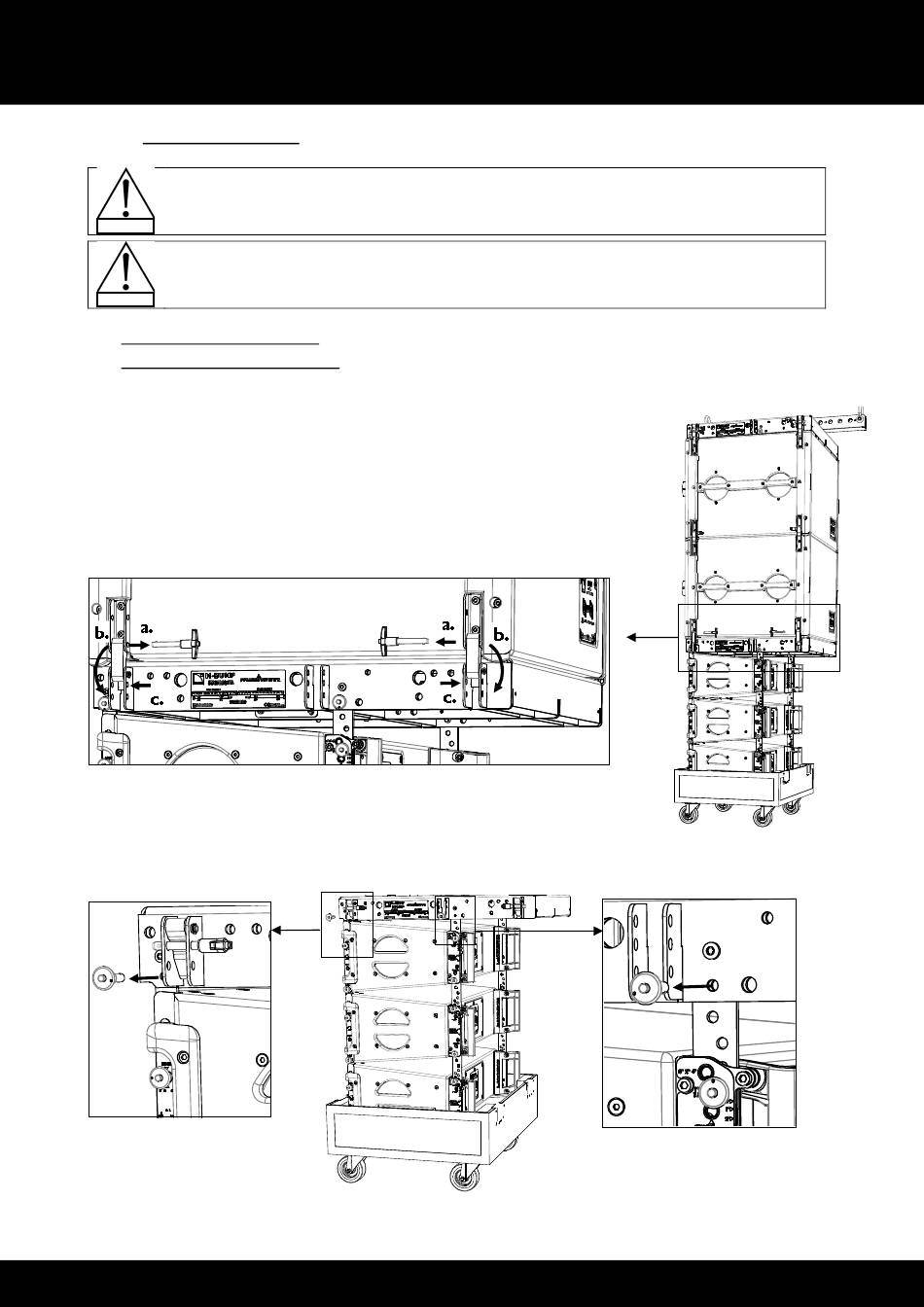

Figure 37 : Séparation de la LIGNE#1 et de la ligne SB18
4.
Retirer la LIGNE#1 du dessous de la ligne SB18.
5.
Extraire les 4 R-GVB du M-BUMP puis séparer le M-BUMP de la LIGNE#1.
KARA_RM_FR_1-3
® ® ® ®
modulaire
modulaire
modulaire
modulaire
AGE AVEC LE
AGE
AGE
AVEC LE
AVEC LE
AVEC LE
Figure 38 : Démontage du M-BUMP
