REMARQUE POUR L'INSTALLATEUR

• Assurez-vous de donner des instructions aux clients sur le
mode d'emploi correct de I'unité (en particulier sur le nettoy-
age des filtres, I'utilisation des différentes fonctions et le
réglage de la température) en leur faisant effectuer eux-
mêmes les opérations à I'aide du manuel.
3.

SELECTION DU LIEU D'INSTALLATION

〈Tenez les supports de suspension dans le cas du déplace-
ment des unités intérieures et extérieures au moment de
l'ouverture des paquets et après. N'imposez pas de force
inutile sur les autres pièces telles que la tuyauterie de
réfrigérant, la tuyauterie d'évacuation ou les brides en par-
ticulier.〉
〈Ajoutez le matériau isolant à l'unité intérieure s'il est pos-
sible que la température au-dessus de plafond dépasse
30°C et que l'humidité relative dépasse 80%.〉
〈Assurez-vous que le matériau isolant soit fait de laine de
verre ou de mousse de polyéthylène, qu'il soit d'une épais-
seur minimum de 10 mm et qu'il tienne dans l'ouverture du
plafond.〉
(1) Slectionner un lieu d'installation où les conditions suivantes
sont remplies et qui ait l'approbation du client.
• Un endroit ou de l'air frais (chaud) est diffusé dans la
pièce entière.
• Où rien ne bloque le passage de l'air.
• Où la condensation peut être correctement évacuée.
• Si la structure de support n'est pas suffisamment solide
pour supporter le poids de l'unité, celle-ci peut tomber et
provoquer de graves blessures.
• Où le faux plafond n'est pas en pente.
• Où il n'y a pas de risque de fuite de gaz inflammable.
• Où un espace suffisant pour l'entretien et les réparations
est assuré. (Reportez-vous à la Fig. 2-1)
• Où la tuyauterie entre les unités intérieure et extérieure
est possible dans les limites permises. (Se référer au
manuel d'installation de l'unité extérieure.)
ATTENTION
• Installez les unités intérieures et extérieures, les câbles d'ali-
mentation et les câbles de raccordement à au moins 1 mètre
de distance des téléviseurs ou des radios afin d'éviter distor-
sions d'image ou parasites.
(Selon les ondes radio, une distance de 1 mètre pourrait ne
pas suffire à éliminer les parasites.)
• Dans le cas de l'installation d'une tele commande sans fil, la
distance de transmission de la télécommande sans fil peut être
réduite si la pièce est dotée d'un éclairage fluorescent de type
électronique (un éclairage fluorescent à inverseur ou à démar-
rage rapide).
Gardez le récepteur et l'éclairage fluorescent aussi loin l'un de
l'autre que possible.
4
(2) Utilisez des boulons de suspension pour installer l'unité
intérieure. Assurez-vous que le lieu d'installation peut sup-
ATTENTION
porter le poids de l'unité intérieure. Fixez les boulons de
suspension avec des poutres correctes si nécessaire.
• La dimension H1 indique la hauteur
du produit.
• Déterminez la dimension H2 en
maintenant une pente descendante
d'au moins 1/100 comme spécifié
dans "7. TUYAUTERIES
D'ECOULEMENT".
4.

PREPARATIONS AVANT L'INSTALLATION

(1) Vérifiez la position relative entre l'ouverture du plafond et
les boulons de suspension de l'unité.
• Pour l'entretien, l'inspection et autres tâches de service
du boîtier de commande et de la pompe d'évacuation,
préparez l'un des espaces de service suivants.
1. Trappe d'inspection 1 (450 × 450) pour le boîtier de com-
2. Trappe d'inspection 1 (450 × 450) pour le boîtier de
3. Trappe d'inspection 3 pour la partie inférieure du pro-
Cas 1
Trappe d'inspection
Sortie
d'air
Plafond
Surface du sol
[Lieu d'installation requis]
Les dimensions indiquent
l'espace d'installation
minimum requis.

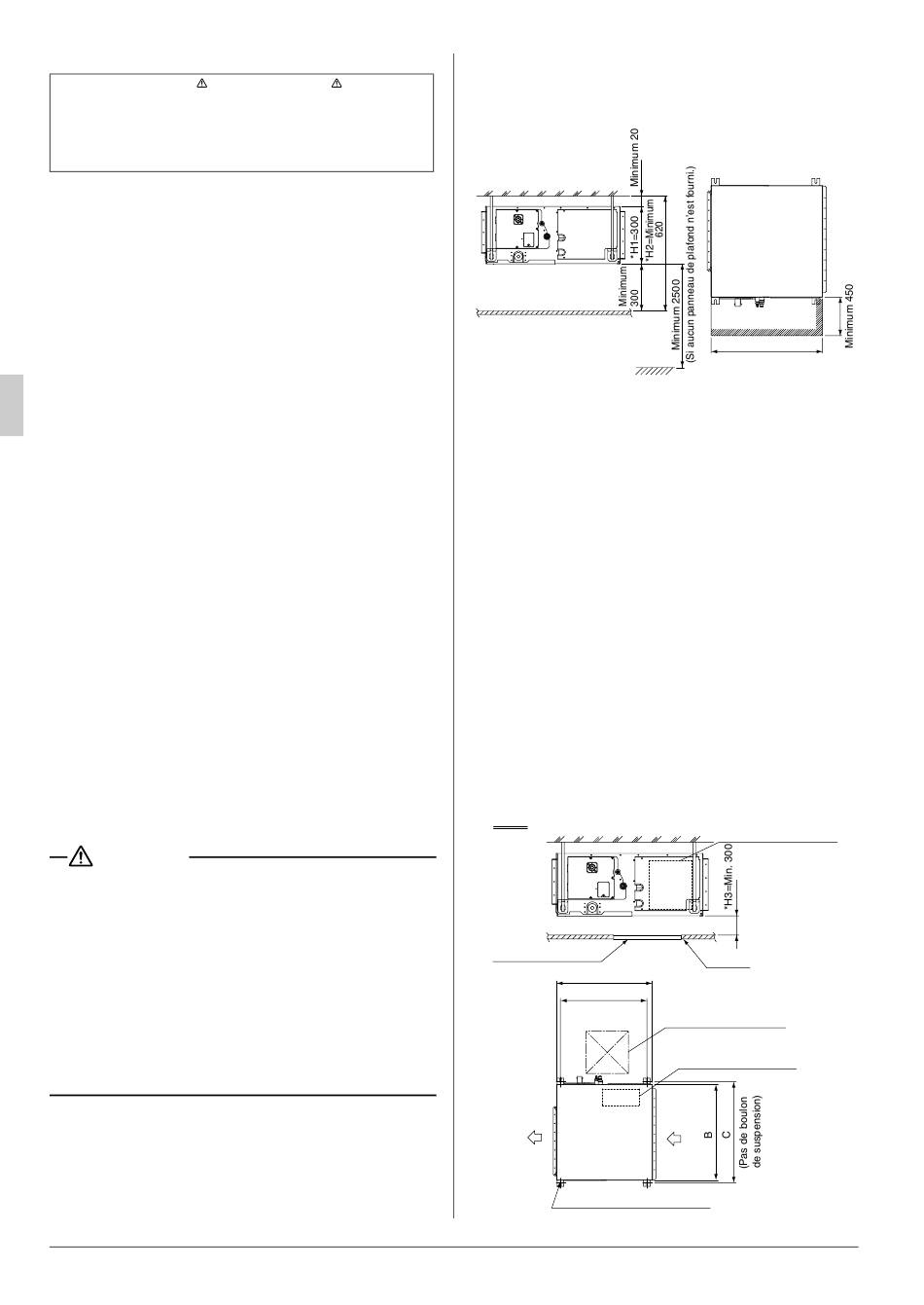

Fig. 2-1
mande et un espace minimum de 300 mm pour la partie
inférieure du produit. (Reportez-vous à la Fig. 2-2)
commande et trappe d'inspection 2 pour la partie
inférieure du produit (reportez-vous à la vue axiale A-1).
(Reportez-vous à la Fig. 2-3)
duit et la partie inférieure du boîtier de commande
(reportez-vous à la vue axiale A-2).
(Reportez-vous à la Fig. 2-3)
700
631
Trappe d'inspection 1
(Pas de boulon
(450×450)
de suspension)
Boîtier de commande
Fond de l'unité
Entrèe
d'air
Boulon de suspension (× 4)
(longueur : mm)
Minimum 700
(espace pour l'entretien)
Boîtier de commande
Plafond
Fig. 2-2
