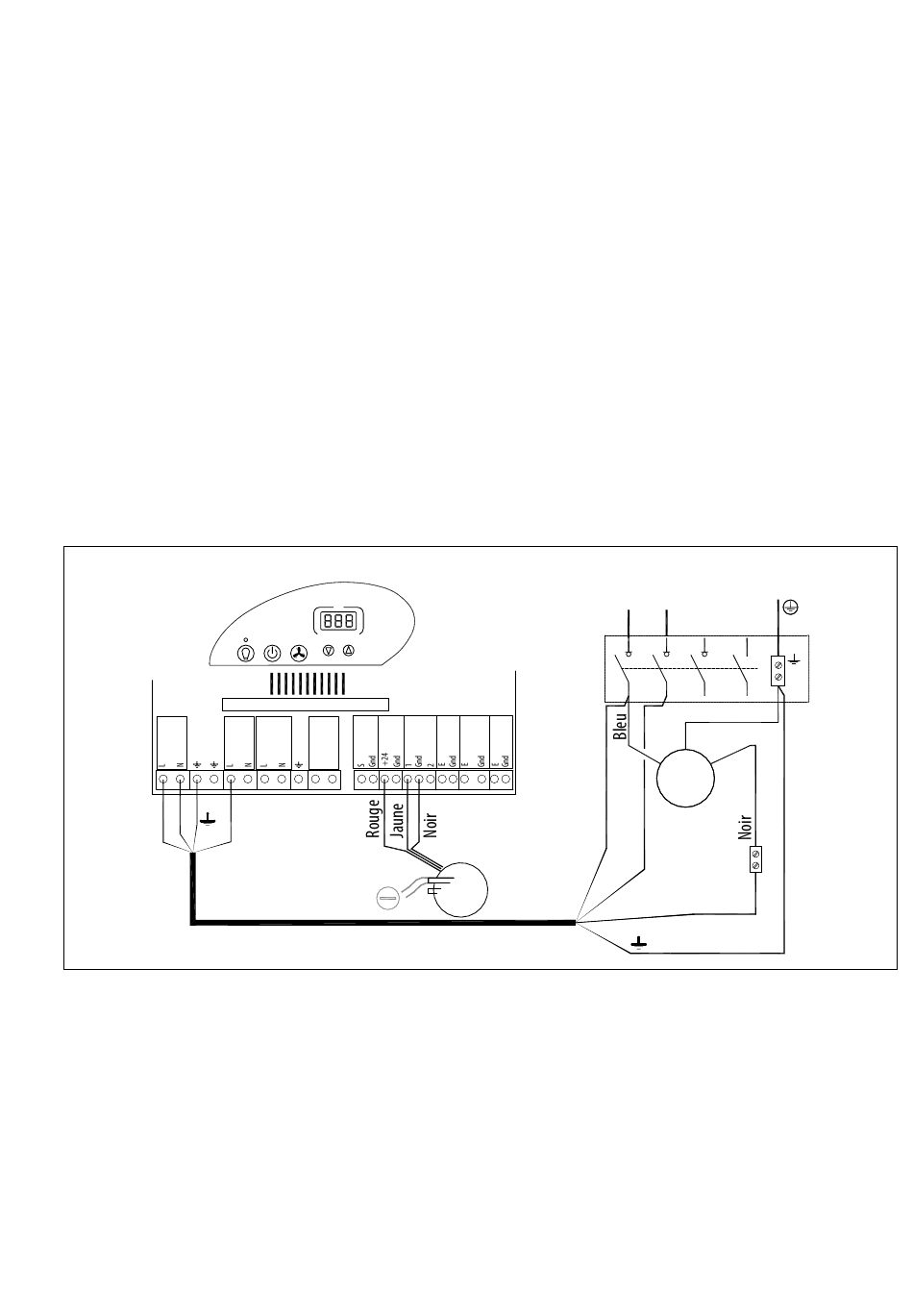

4.4 Raccordement électrique avec option PACK PR
Boitier de régulation :
Indice de protection : IP55
Comporte un fusible «5x20 mm 6.3A type T » assurant une protection contre les surcharges et les court-
circuits.
Attention : en cas de remplacement, veiller à utiliser un composant strictement identique !
Veillez à décharger l'électricité statique avant de toucher le coffret de régulation.
Pour rappel, ce produit est configuré d'usine en mode « démarrage automatique ».
Sectionner et consigner l'alimentation avant toute intervention (opérations d'installation et de maintenance)
effectuée par le personnel habilité (interrupteur-sectionneur de proximité défini suivant IEC947-3/695-2-1). At-
tendre au minimum 15 min avant de toucher aux composants internes du coffret de régulation (temps néces-
saire à la décharge des composants chargés en énergie). Même lorsque ce produit est coupé de l'alimentation
réseau, il peut contenir des niveaux de tension dangereux issus de circuits de commande externes : Prendre
garde! Ne pas toucher les pièces sous tension : Danger de mort! Un raccordement électrique non conforme aux
schémas décrits sur cette notice et/ou aux règles d'installation en vigueur annule notre garantie contractuelle.
ATTENTION : à effectuer hors tension => sectionner au préalable de l'alimentation pour éviter tout risque
de choc électrique !
ATTENTION : il n'est possible de raccorder un PACK PR que sur les modèles KSTD 16/25/38, ainsi
que sur les KSTD IP 16/35/38.
ALIM
Sortie
230V
Moteur
1 2
3
%
Sortie
Relais
OUT
OUT
230V
EVGAZ
10V
24V
MES
éclai-
rage
Alimentation
1~ 230V 50-60Hz
N
Vitesse
SP
maxi M/A
2
Capteur de
pression
P2
P1
10/16
Ph
1
3
5
7
2
4
6
8
Vert/Jaune
M
~
1
3
NT-509058-KSTD-KSTD-IP-200512
