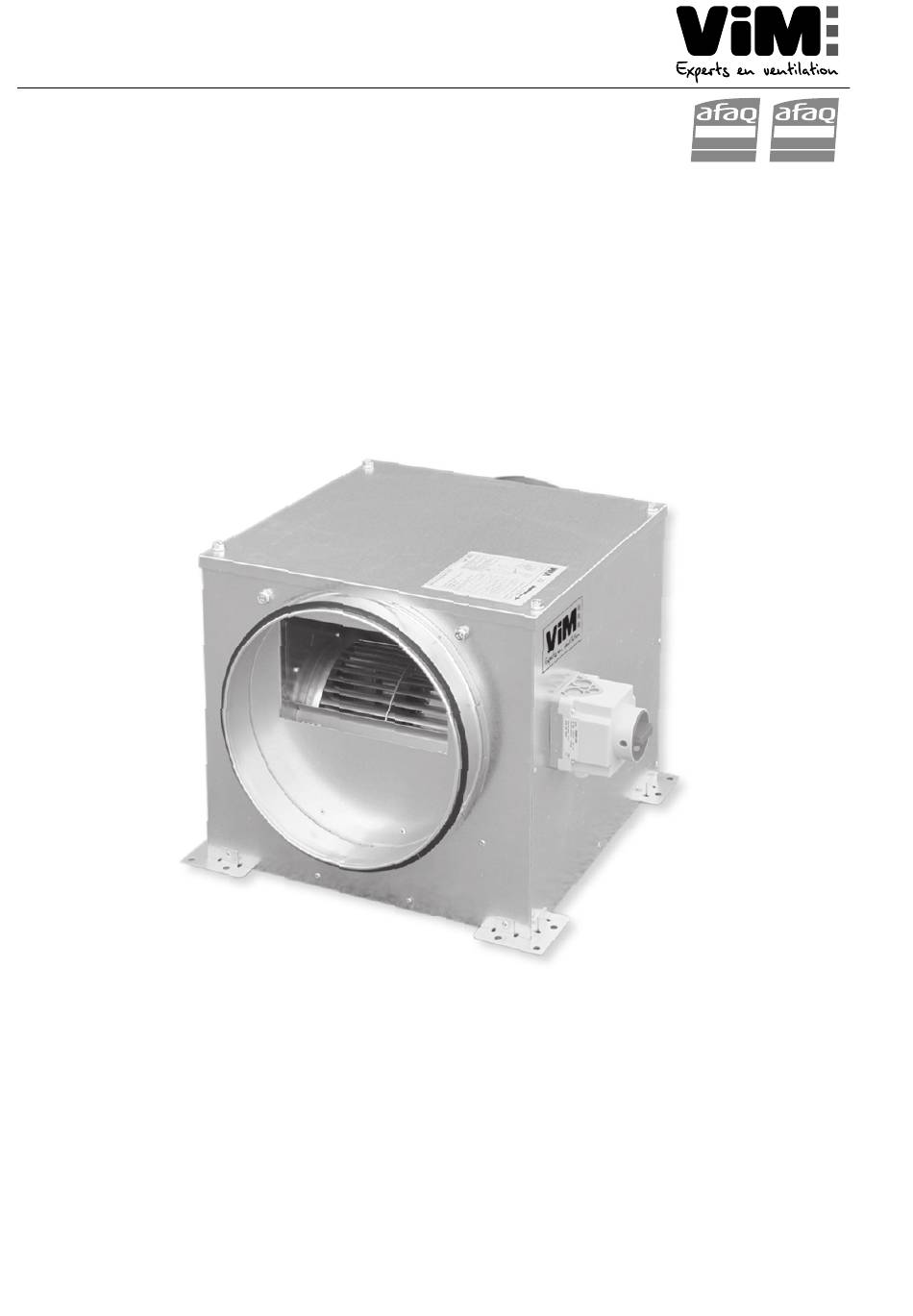

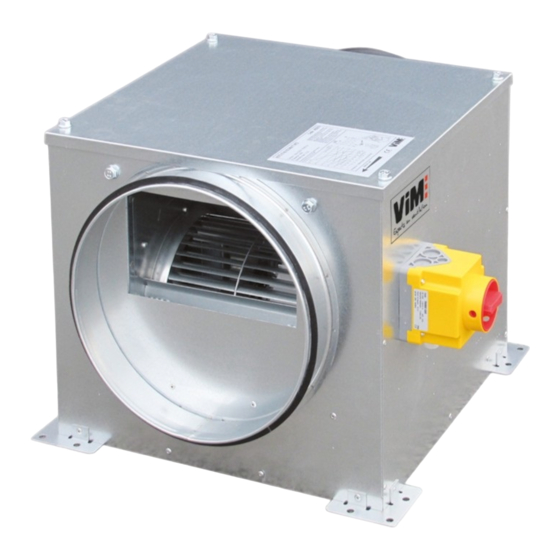

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT| MISE EN ROUTE | MAINTENANCE | I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION KSTD - KSTD IP Caisson d'extraction ou d'insufflation NT-509058-KSTD-KSTD-IP-200512...
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................4 Garantie ............................ 4 PRÉSENTATION PRODUIT ....................... 5 INSTALLATION ..........................5 Dimensions et poids KSTD....................... 5 Dimensions et poids KSTD IP ....................6 Montage............................ 6 Montage du dépressostat encrassement filtre................ -
Page 3: Généralités
GÉNÉRALITÉS 1.1 Avertissements Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. La déclaration CE est téléchargeable depuis le site internet (coordonnées en dernière page). Avant d’installer et d’utiliser ce produit, lire attentivement ces instructions qui contiennent d’importantes in- dications pour votre sécurité... -
Page 4: Réception - Stockage
• Vérifier que le couvercle d’accès est bien fermé. • Ne pas modifier le câblage d’usine. Rester conforme aux plans, principes d’installation et de rac- cordement préconisés. Contacter le SAV VIM, avant toute modification d’installation ou de câblage. 1.3 Réception – Stockage En cas de manque, de non-conformité, d’avarie totale ou partielle des produits délivrés, l’Acheteur doit... -
Page 5: Présentation Produit
INSTALLATION 3.1 Dimensions et poids KSTD ØJ Poids Version Taille ØD ØJ ØJ (kg) KSTD 16 KSTD 25/35 NU + IS KSTD 30/38/55/60 KSTD 95 1043 KSTD 16 KSTD 25/35 KSTD 30/38/55/60 KSTD 95 1112 Dimensions en mm... -
Page 6: Dimensions Et Poids Kstd Ip
3.2 Dimensions et poids KSTD IP Purge Ø13 ØJ Purge Ø13 ØJ Poids Version Taille ØD ØJ (kg) KSTD IP 16 KSTD IP 35 KSTD IP 38/60 KSTD IP 16 KSTD IP 35 KSTD IP 38/60 Dimensions en mm 3.3 Montage Le caisson doit être fixé... -
Page 7: Montage Du Dépressostat Encrassement Filtre
Montage plafond ou mur Prévoir une hauteur supérieure ou égale à la cote C entre le couvercle et l’obstacle situé en dessous du caisson, pour permettre la maintenance du motoventilateur et du filtre. Le caisson KSTD peut être placé verticalement contre un mur ou sur un support mural (voir notice : KSTD SUPPORT-M). -
Page 8: Raccordement Électrique
P.abs. (kW) Intensité 230V (A) Intensité 400V (A) Moteur 1 vitesse monophasé 230V 4 pôles CBM-7/7 300W 4P RE VR 0,35 KSTD 16 CBM-9/7 420 4P RE VR B9 MP 0,75 KSTD 25 CBM-10/10 550 4P RE VR B9 MP KSTD 38 Moteur 1 vitesse triphasé... -
Page 9: Raccordement Électrique
4.3 Raccordement électrique Câblage standard Câblage des INTZ (moteur monophasé 1V) (moteur monophasé 1V) 50 Hz Ph 230 V~ 230V~ moteur à 50 Hz 1 vitesse Câblage des DIJZ Câblage des KSTD IP (moteur monophasé) (moteur monophasé 1V) Secteur 50 Hz Ph 230V 230 V~ 50H z... -
Page 10: Raccordement Électrique Avec Option Pack Pr
ATTENTION : à effectuer hors tension => sectionner au préalable de l’alimentation pour éviter tout risque de choc électrique ! ATTENTION : il n'est possible de raccorder un PACK PR que sur les modèles KSTD 16/25/38, ainsi que sur les KSTD IP 16/35/38. -
Page 11: Raccordement Électrique Du Dépressostat
4.5 Raccordement électrique du dépressostat Exemple d’application Détection de ventilation : ΔP > ΔP0 (fonctionnement normal si dépassement du seuil réglé ΔP0) Etat du contact au repos Voyant de signalisation du défaut de ventilation Voyant de signalisation Bascule pour une mesure de du fonctionnement normal pression ΔP >... - Page 12 5.2.1 Cas d’une utilisation du ventilateur en « extraction » Pression régulée (Pa) 300 • Laisser le tuyau repéré «P(-) Extract.» tel 15 22 29 35 42 Consigne «C» quel (= raccordé sur le ventilateur). • Couper le tuyau repéré «P(+) Insuff.» en Sens de l’air laissant environ 10 cm pendre en sortie du boîtier de régulation (son extrémité...
-
Page 13: Paramétrage De L'option Pack Pr : Légende Des Touches Signalétiques
5.3 Paramétrage de l’option PACK PR : légende des touches signalétiques 5.3.1 Boîtier de régulation A cheur Sans objet Touches "-" et "+" Marche / Arrêt Mettre sous tension => Avant la mise sous tension vérifier que tous les raccordements ont été réalisés tel qu’indiqué dans la notice. -
Page 14: Maintenance
Remettre à l’usager la notice technique du produit et les manuels d’utilisation de manière qu’ils puissent être consultés à tout moment. 6.3 Pièces de rechange Code VIM Type Désignation Moto-ventilateur Moto-ventilateur KSTD 16 et KSTD IP 16 009096 Moto-ventilateur Moto-ventilateur KSTD 19 et KSTD IP 19 009086 Moto-ventilateur Moto-ventilateur KSTD 25... -
Page 15: Gestion Des Déchets
GESTION DES DÉCHETS 7.1 Traitement des emballages et déchets non dangereux Les emballages (palettes non consignées, cartons, films, emballages bois) et autres déchets non dange- reux doivent être valorisés par un prestataire agréé. Il est strictement interdit de les brûler, de les enfouir ou de les mettre en dépôt sauvage. 7.2 Traitement d’un DEEE Professionnel Ce produit ne doit pas être mis en décharge ni traité... - Page 16 Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : 05 49 06 60 38 ou 05 49 06 60 25 – Fax : 05 49 06 60 36 sav@vim.fr - www.vim.fr 16/16 NT-509058-KSTD-KSTD-IP-200512...
