Instructions pour accéder à la carte de circuits imprimés
Modèle: Typhoon AK21

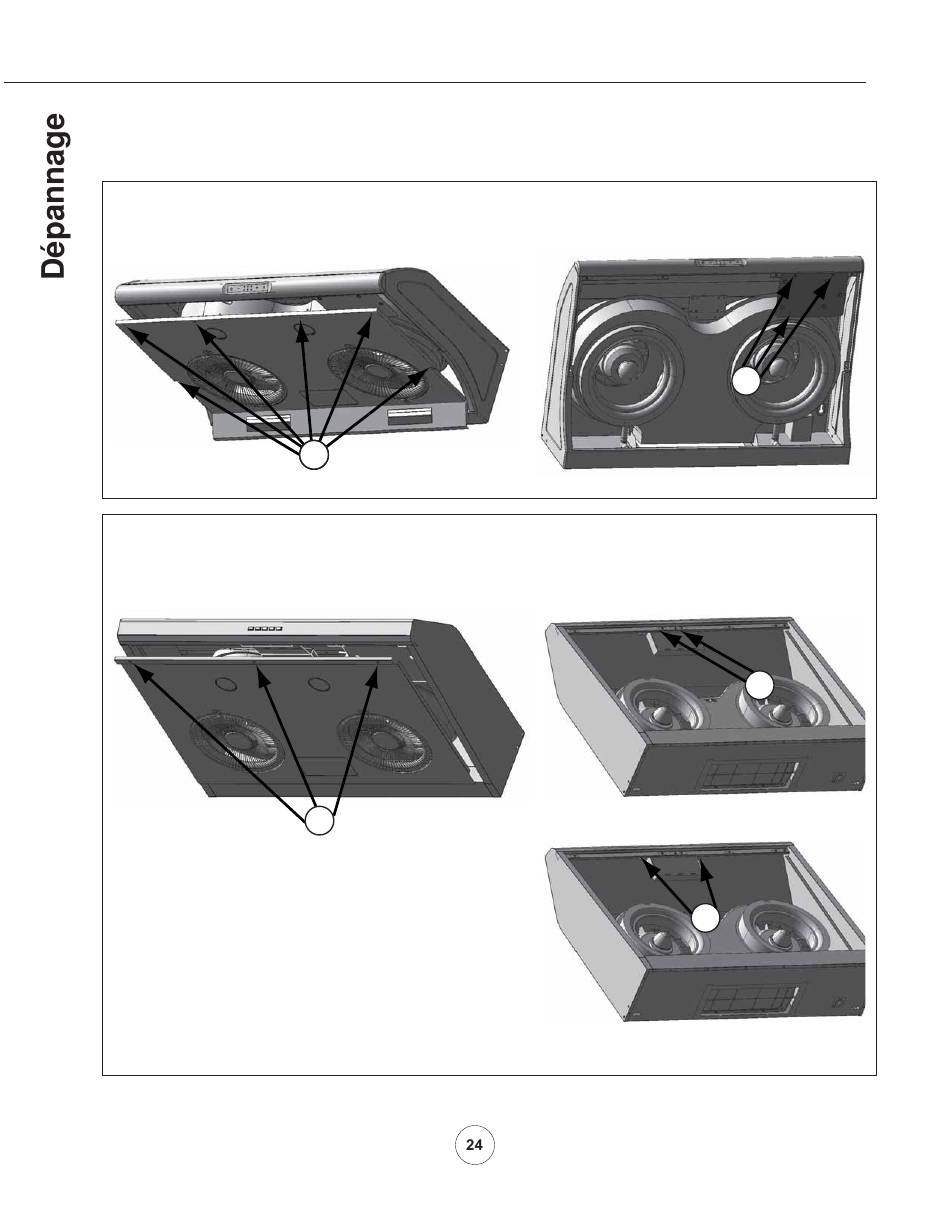

- Enlevez les six vis du panneau inférieur (FIG. 2A). Débranchez les connecteurs des douilles.
- Enlevez les trois vis qui retiennent la plaque de protection de la carte de connexion pour y avoir accès (FIG. 3B).
Modèle: Hurricane AK25
- Enlevez les trois vis du panneau inférieur (FIG. 4C). Débranchez les connecteurs des douilles.
- Enlevez la plaque de protection de la carte de connexion (FIG. 5D).
- Enlevez les deux qui retiennent l'assemblage de la carte du PC pour y accéder (FIG. 6E).
