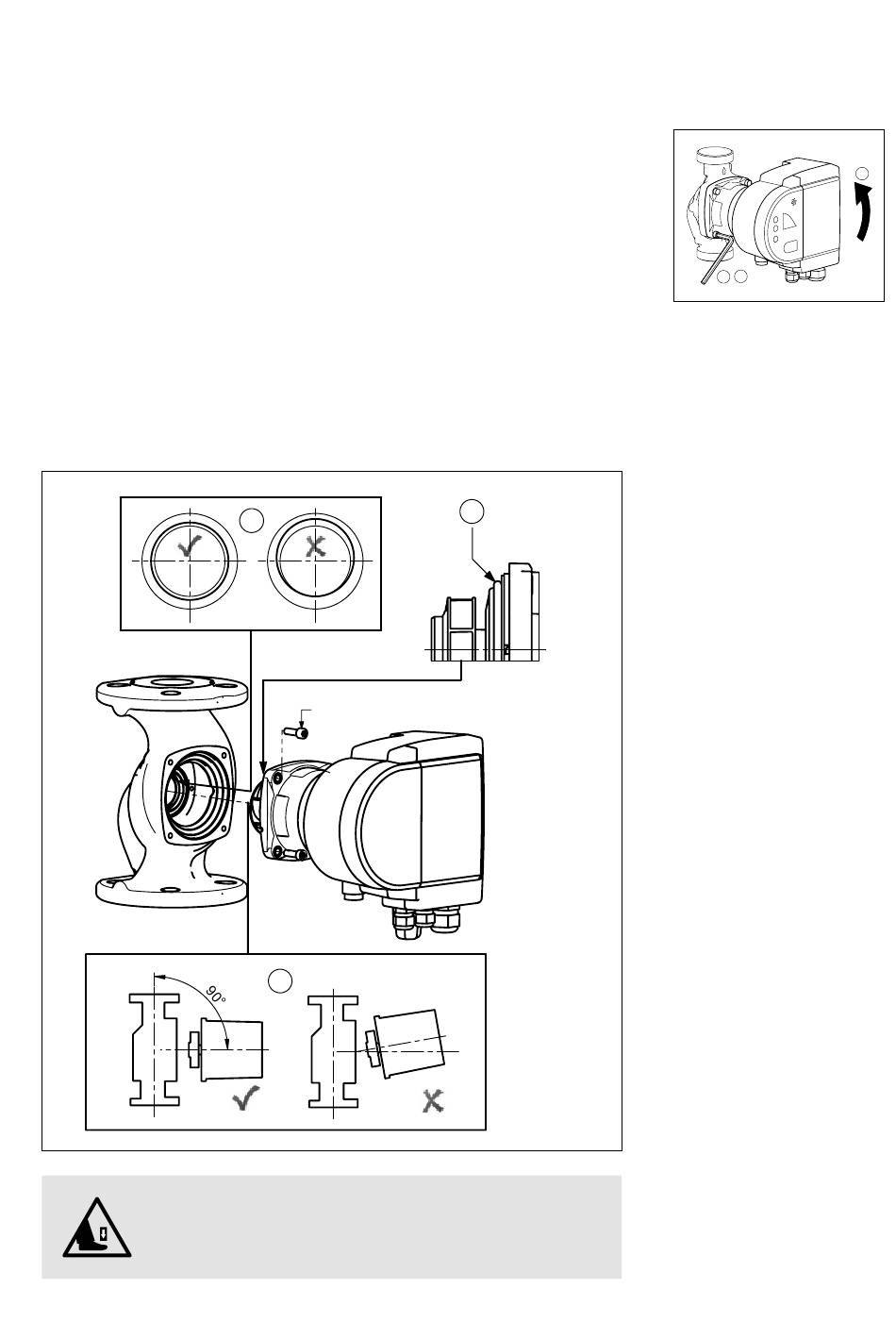

4.5.1 De pompkop draaien

- Vier binnenzeskantbouten verwijderen
- De pompkop voorzichtig in de gewenste positie draaien zonder
hem van het pomphuis af te tillen.
(Als de pompkop vastzit aan het pomphuis, kan deze door
zacht tikken met een rubberen hamer losgemaakt worden.)
- De vier inbusbouten terugplaatsen en kruislings aandraaien.
12Nm)
Als de motor van het pomphuis los wordt genomen, moet bij de pomptypen
– ModulA 40-4 220, 40-6 220
– ModulA-D 40-6 220
wegens de beweeglijke ring bij het weer plaatsen voorzichtig te werk worden gegaan,
omdat anders het schoepenrad beschadigd wordt.
Änd.Index Datum
II I
Let op
ModulA BG2
Achtung Spaltring
Gedemonteerde pomponderdelen niet laten vallen!
für BA
2
12Nm
3
Visum
Ersetzt durch:
Biral AG
CH-3110 Münsingen
1
O-Ring
961871_00
Ersatz für:
Massstab
gezeichnet 16.12.2014
1:3.5
geprüft 25.03.2015
Freigabe 25.03.2015
PDM_Nr TD-0028869
Zeichnungsnummer
961871
nederlands
