Figure 6.24 Étalonnage de l'axe X / Y
E. Cliquez sur le bouton Con fi rmer pour terminer l'étalonnage de l'axe X / Y. Le
logiciel arrondira ces valeurs au dixième près.

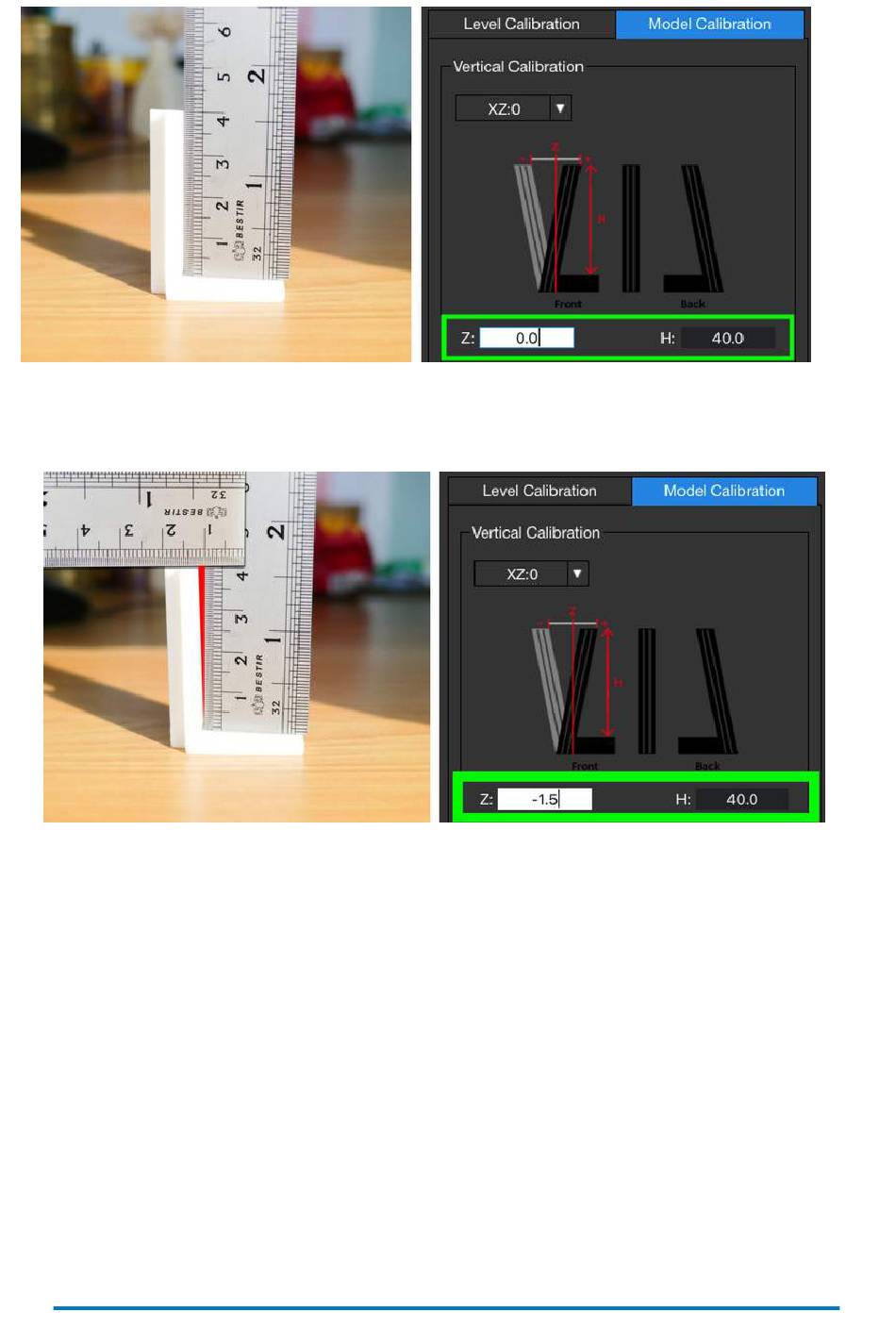

Figure 6.25 Angle d'obtus, la valeur Z sera négative.
F. Cliquez sur le menu déroulant en haut à gauche pour passer en mode X / Z.
L'étalonnage X / Z nécessite la mesure des formes en L.
Une seule forme en L est nécessaire pour effectuer la mesure, mais toutes les
formes en L sont nécessaires pour vérifier afin de trouver la bonne.
Tout d'abord, retirez toutes les formes en L de la plaque de construction et
décollez-les du radeau. Rappelez-vous la position de chaque forme en L sur la
plaque de construction lorsque vous les décollez de la plaque de construction.
Placez-les dans une position sur une table qui correspond à leur position d'origine
sur la surface d'impression - droite pour droite, avant pour recto, etc.
Utilisez une règle à angle droit comme illustré dans la figure suivante et poussez
la règle contre le coin de chacune des formes en L. Si l'angle du coin de la forme
en L est de 90 degrés, passez à la forme en L. suivante. Continuez ce processus
avec chaque forme en L.
