Katherm HK
Manuel de montage, d'installation et d'utilisation
Description du circuit
Tous les convecteurs encastrés dans le sol nécessitent une alimentation en tension de 230 V/ 50 Hz.
Les acteurs montés en usine sont câblés sur une borne.
La vitesse des ventilateurs EC utilisés est réglable par un signal de 0-10 V CC de KaControl. L'électronique interne du mo-
teur détecte les éventuelles pannes du moteur et coupe de manière autonome le ventilateur.
Avec la régulation KaControl, le ventilateur et le(s) actionneur(s) de vanne(s) peuvent être commandés soit par un ou
deux (2/4 conduites) signaux 0 - 10 V CC, soit par le KaController.

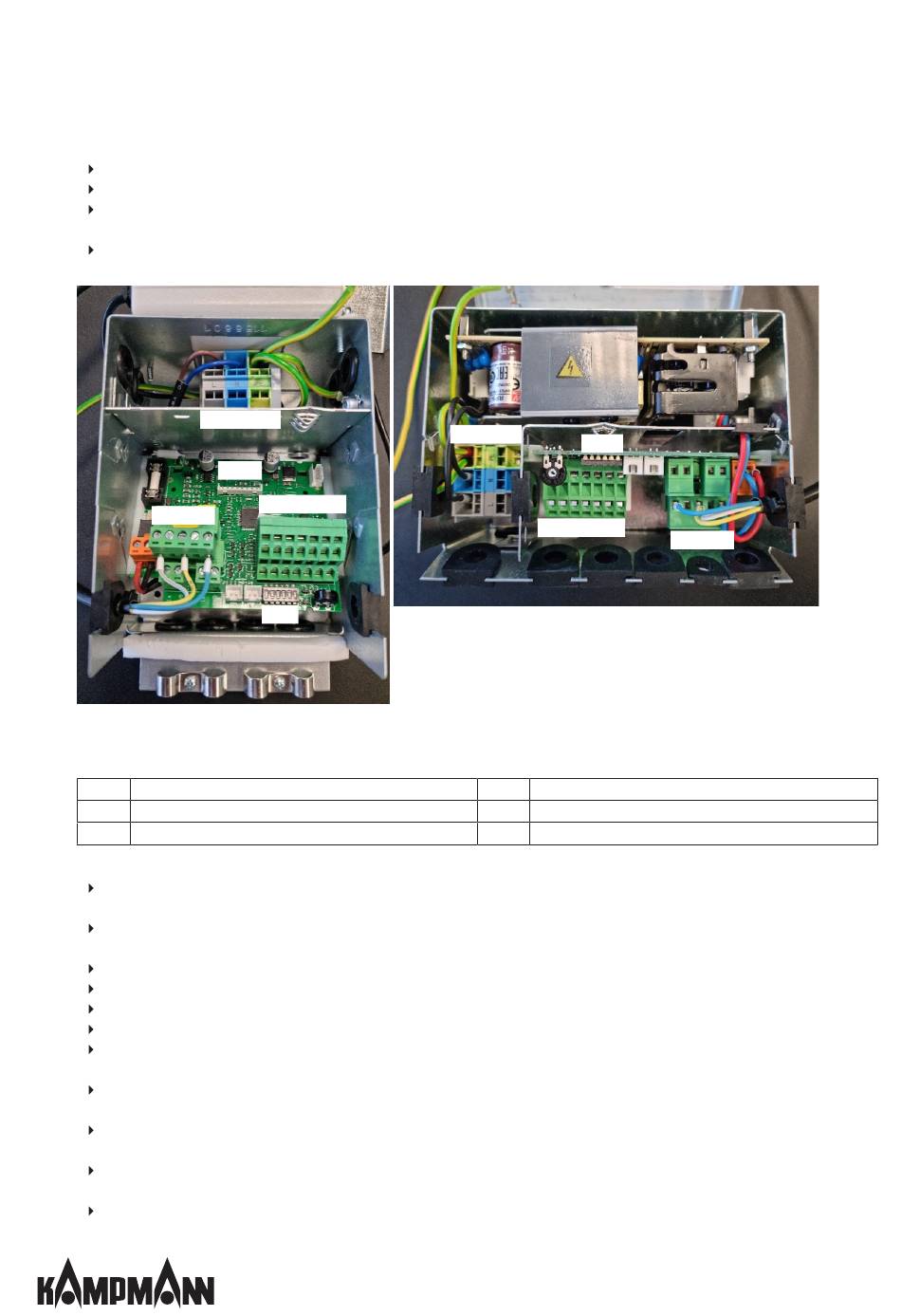

Prise de raccord pour HK 230/130, 245/160, 360/210
Ill. : 15: Prise de raccord KaControl (*C1)
Alimentation en tension
1
3
Raccord KaController et contacts de commande
Commutateur DIP
5
Tenir compte de ces points dans les plans d'installation suivants pour Katherm HK avec régulation KaControl :
Les informations concernant les types de lignes et de câblage doivent être respectées, conformément à la norme
VDE 0100.
Sans * : NYM-J. Le nombre de brins requis, y compris le conducteur de protection, est spécifié sur le câble. La section
n'est pas spécifiée, étant donné que la longueur du câble est incorporée dans le calcul de la section.
Avec * : J-Y(ST)Y 0,8 mm. Poser séparément des lignes à haute tension.
Avec ** : UNITRONIC BUS LD 0,22 mm² ; à poser séparés des câbles à haute tension.
Si d'autres types de câbles sont utilisés, ces derniers doivent être au moins équivalents.
Longueur du câble BUS reliant l'unité de commande du boîtier d'ambiance KaController à l'appareil 1 : maximum 30 m.
Nombre maximal d'appareils en parallèle : 6 appareils. Via cartes bus CAN de type 3260301 (voir Accessoires) néces-
saires par appareil maximum 30 pièces.
La longueur du câble BUS de l'appareil 1 au dernier appareil est de 30 m max. Via cartes bus CAN de type 3260301 (voir
Accessoires) nécessaires par appareil max. 300 m.
Les bornes de raccordement de l'appareil sont adaptées à une coupe transversale maximale de fil de 2,5 mm² pour la
ligne d'alimentation.
En cas d'utilisation de disjoncteurs différentiels, nous recommandons l'utilisation du type F. Pour la conception du cou-
rant différentiel assigné, respecter les indications de la norme DIN VDE 0100 Parties 400 et 500.
Pour la conception de l'alimentation secteur et de la protection par fusible sur site (C16A, max.10 appareils, excepté Ka-
therm HK 320 E), les données électriques doivent être respectées.
56
1
2
3
4
5
1
5
3
Prise de raccord pour HK 290/160
Emplacement carte d'interface
2
4
Ventilateur et actionneur de vanne
4
