Katherm HK
Manuel de montage, d'installation et d'utilisation
7.3
Raccordement électromécanique, 230 V (*00)
Description du circuit 230 V (*00)
Tous les convecteurs encastrés dans le sol nécessitent une alimentation en tension de 230 V/ 50 Hz.
Les acteurs montés en usine sont câblés sur une borne. Des borniers correspondants sont disponibles pour les action-
neurs de vanne.
La vitesse des ventilateurs EC utilisés est réglable en continu par un signal de 0-10 V CC. L'électronique interne du mo-
teur détecte les éventuelles pannes du moteur et coupe de manière autonome le ventilateur.

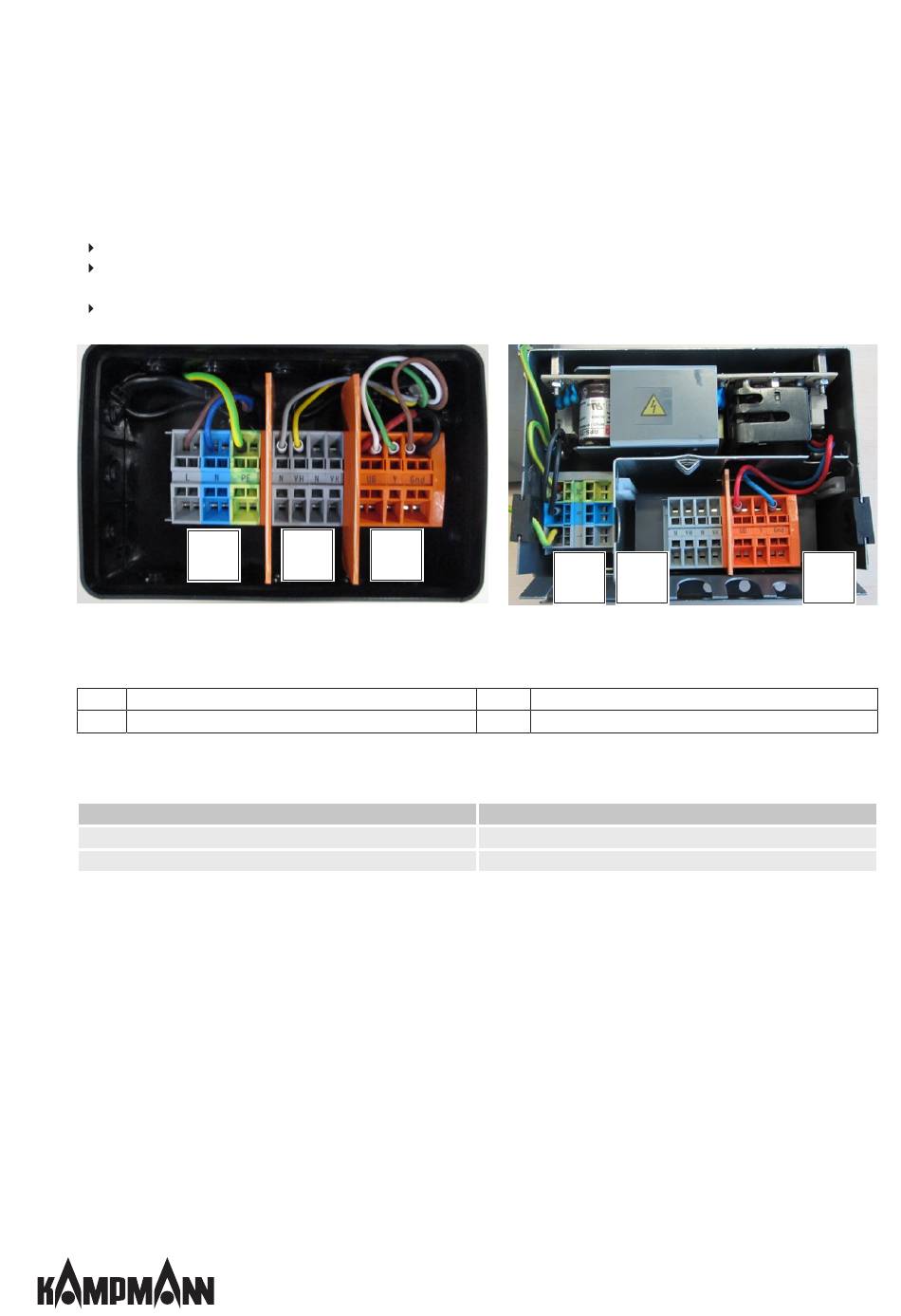

Prise de raccord pour HK 320/130, 245/160, 360/210
Ill. : 10: Prise de raccord électrique électromécanique (*00)
Alimentation en tension
1
3
Signal de vitesse
Commande par 0 – 10 V CC
Signal de commande
0 V
1,5 V – 10 V
44
1
2
3
Actionneur de vanne
2
Fonction
Arrêt
0 – 100 %
1
2
Prise de raccord pour HK 290/160
3
