Section 2 : Réglages
Mise de niveau du plateau de coupe latéral
Consulter la Figure 2-2 :
La section de l'aile devra être ajustée si le dessus de l'aile n'est
pas au même niveau que le dessus du plateau de coupe central
lorsque l'aile est dépliée.
1.
À l'aide du système hydraulique du tracteur, relever complè-
tement l'aile, retirer la goupille de verrouillage de transport
o
(n
7) des trous « B », et ranger dans les trous « A ». S'assu-
rer de fixer la goupille de verrouillage de transport à l'aide
d'une goupille fendue (n
2.
Abaisser l'aile au sol et avancer la débroussailleuse tout
droit sur 1,8 à 3 m (6 à 10 pi) afin de permettre à la roue de
l'aile extérieure s'aligner correctement.
3.
À l'aide du système hydraulique du tracteur, déployer
complètement les vérins de remise en phase tout en vous
assurant que tous les vérins sont complètement déployés.
Puis abaisser la débroussailleuse à la hauteur de coupe
approximative.
4.
Arrêter le tracteur correctement avant d'en descendre.
Se référer à la rubrique « Procédure d'arrêt du tracteur »
à la page 17.
Consulter la Figure 2-4 :
5.
Vérifier le dessus de l'aile pour s'assurer qu'il est au même
niveau que le dessus du plateau de coupe central. Si le bord
extérieur de l'aile est plus haut ou plus bas que le plateau de
coupe central, mettre de niveau l'aile de la façon suivante :
a. Si le bord de l'aile extérieur est plus haut que le pla-
teau de coupe central, desserrer l'écrou de réglage
o
(n
9) pour abaisser le bord de l'aile extérieur jusqu'à ce
que l'aile soit de niveau. Une fois mise au niveau, serrer
l'écrou de réglage (n
b. Si le bord de l'aile extérieur est plus bas que le plateau
de coupe central, desserrer l'écrou de réglage (n
plusieurs tours et serrer l'écrou de réglage (n
ce que l'aile soit de niveau. Une fois mise au niveau, serrer
o
l'écrou de réglage (n
24 mai 2018
Table des matières
Mise de niveau des plateaux de coupe central et latéral
o
6).
o
8) au couple approprié.
o
o
9) jusqu'à
8) au couple approprié.
Débroussailleuses rotatives RCB6610 et RCBM6610 de la série 2, numéro de série 944730+ 330-584M-FRC

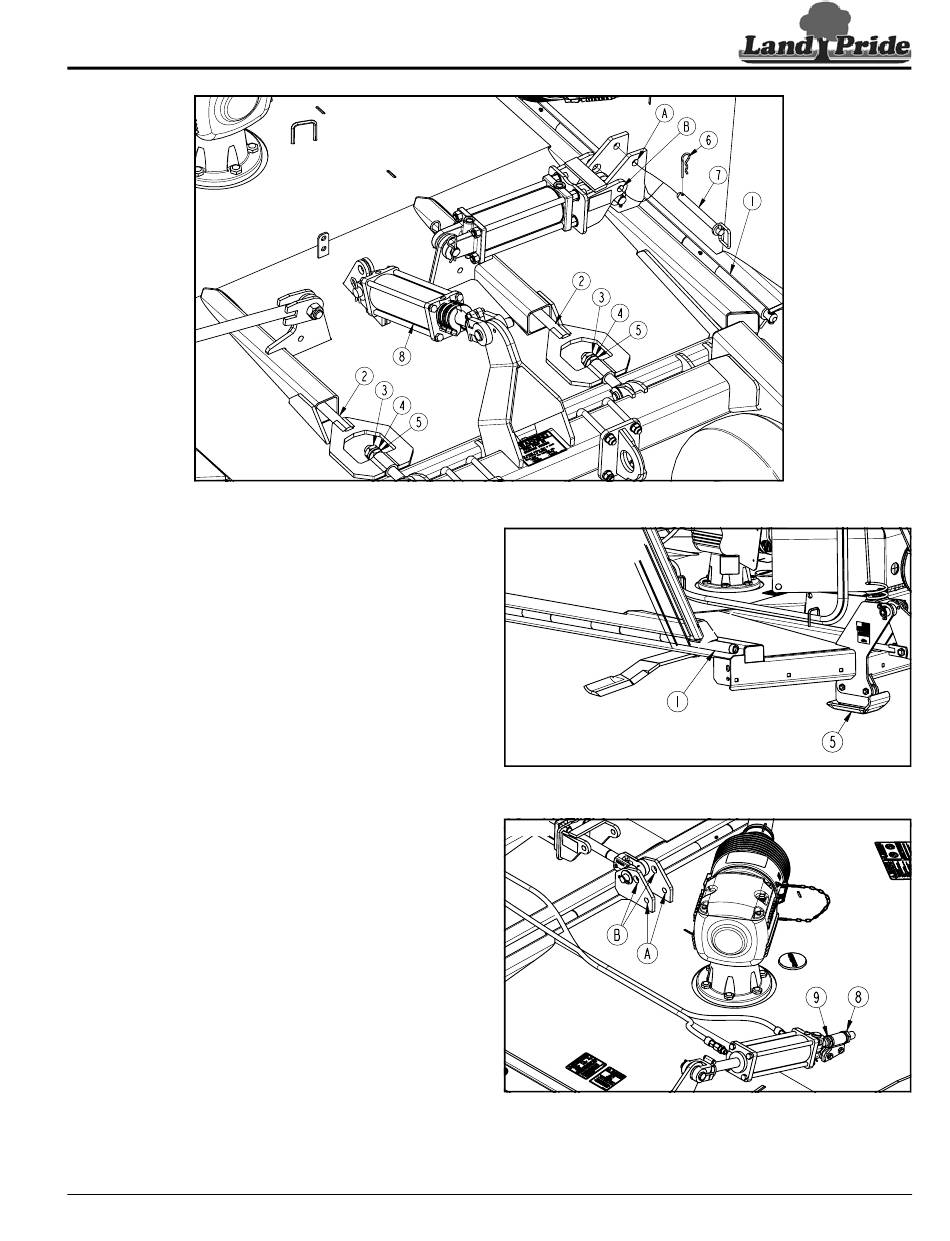

Figure 2-2
Les protections ont été retirées
par souci de clarté.
70579
Mise de niveau du plateau de coupe latéral
8) de
30233
Position du patin avant
Figure 2-3
Figure 2-4
37616
31
