Spectral Revo 6 IP65
Le Spectral Revo 6 IP65 peut être utilisé avec une console de contrôle ou sans console en mode
autonome.

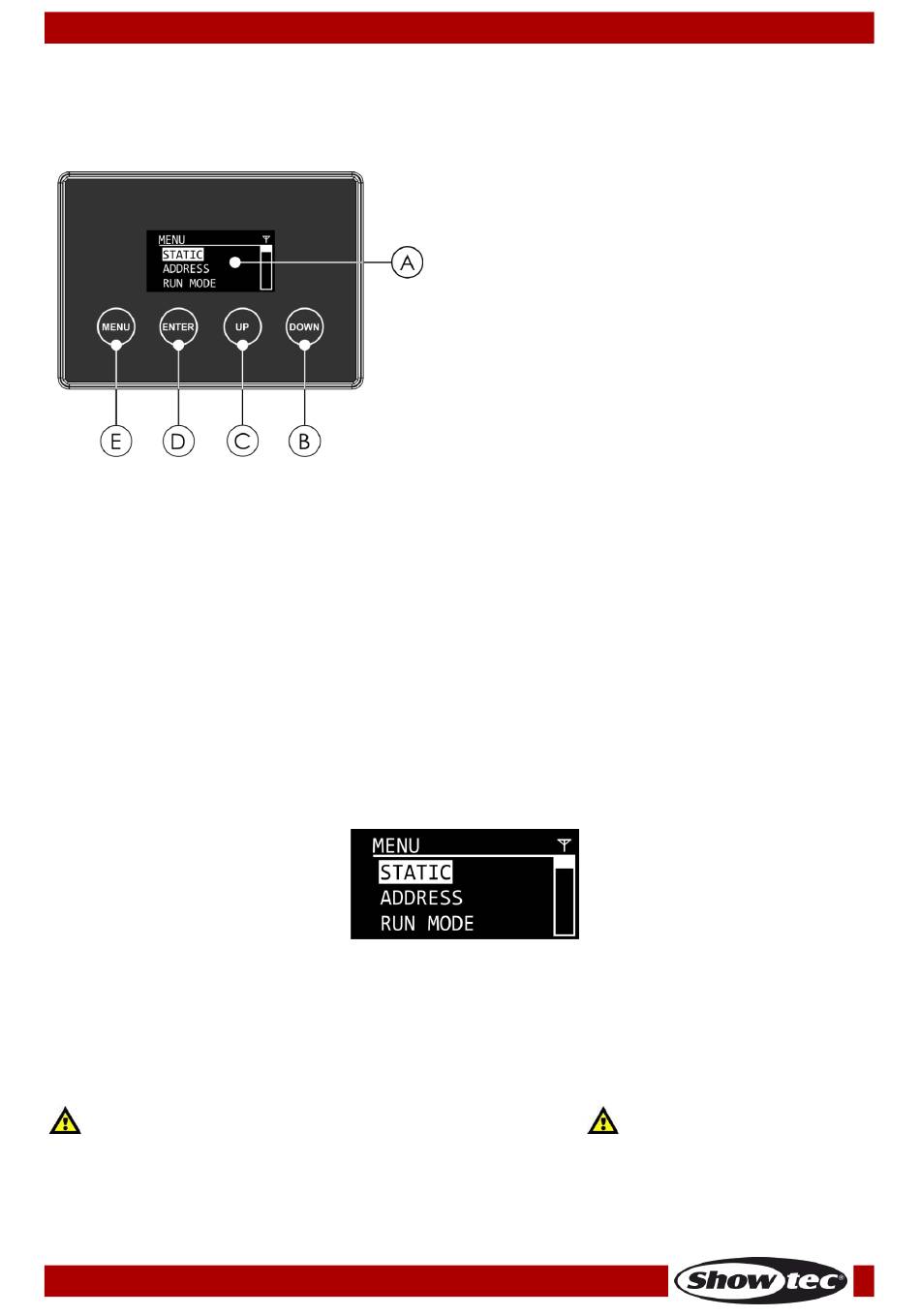

Panneau de commande
Adressage DMX
Le panneau de contrôle situé à l'avant de l'appareil, vous permet d'assigner l'adresse DMX à l'appareil.
Il s'agit du premier canal à partir duquel le Spectral répond à la console de contrôle. Si vous utilisez la
console de contrôle, retenez que l'appareil est équipé de 20 canaux. Si vous utilisez plusieurs Spectral,
assurez-vous de définir correctement l'adressage DMX. Ainsi, l'adresse DMX du premier Spectral devrait
être 1 (001) ; celle du second Spectral devrait être 1 + 20 = 21 (021) ; celle du troisième Spectral devrait
être 21 + 20 = 41 (041), etc. Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir
contrôler chaque Spectral correctement. Si au moins deux projecteurs partagent une même adresse, ils
fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Spectral, vous pouvez commencer à les faire fonctionner par le
biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Spectral détecte automatiquement si des données DMX 512 sont reçues
ou non.
Si un signal DMX est détecté, un symbole d'antenne apparaît dans le coin supérieur droit de l'écran.
Si le signal DMX est perdu, le symbole d'antenne disparaît. Le problème peut être lié au fait que :
●
Le câble DMX venant du contrôleur n'est pas connecté à l'entrée du Spectral.
●
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou le connecteur est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'écran s'éteint au bout de 10 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'écran s'éteint.
Pour le rallumer, appuyez sur l'un de ces boutons : MENU, ENTER, UP ou DOWN.
Code commande : 43640
A) Écran OLED
B)
Bouton tactile DOWN
C) Bouton tactile UP
D) Bouton tactile ENTER
E)
Bouton tactile MENU
Schéma 5
