Data Flash Strobe
Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adresses DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel le Data Flash Strobe répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 12 canaux.
Si vous utilisez plusieurs Data Flash Strobe, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Data Flash Strobe devrait être 1 (001) ; celle du second Data Flash Strobe
devrait être 1+12 = 13 (013) ; celle du troisième Data Flash Strobe devrait être 13+12 = 25 (025), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Data Flash
Strobe correctement. Si au moins deux Data Flash Strobe partagent une même adresse, ils fonctionnent
de la même manière.
Contrôle :
après avoir défini les adresses de tous les Data Flash Strobe, vous pouvez commencer à les faire
fonctionner par le biais de vos consoles d'éclairage.
Remarque : une fois allumé, le Data Flash Strobe détecte automatiquement si des données DMX 512
sont reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de
contrôle ne clignote pas.
Le problème peut être lié au fait que :
●
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Data Flash Strobe.
●
Le contrôleur n'est pas branché ou est défectueux, le câble ou la console est défectueux ou les
câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 60 secondes
Il est possible de régler un délai spécifique pour éteindre l'écran. Si vous n'appuyez sur aucun bouton
pendant 10, 20, 30 ou 60 secondes, l'affichage s'éteint. Pour allumer l'affichage, appuyez sur le bouton
MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 40296
12

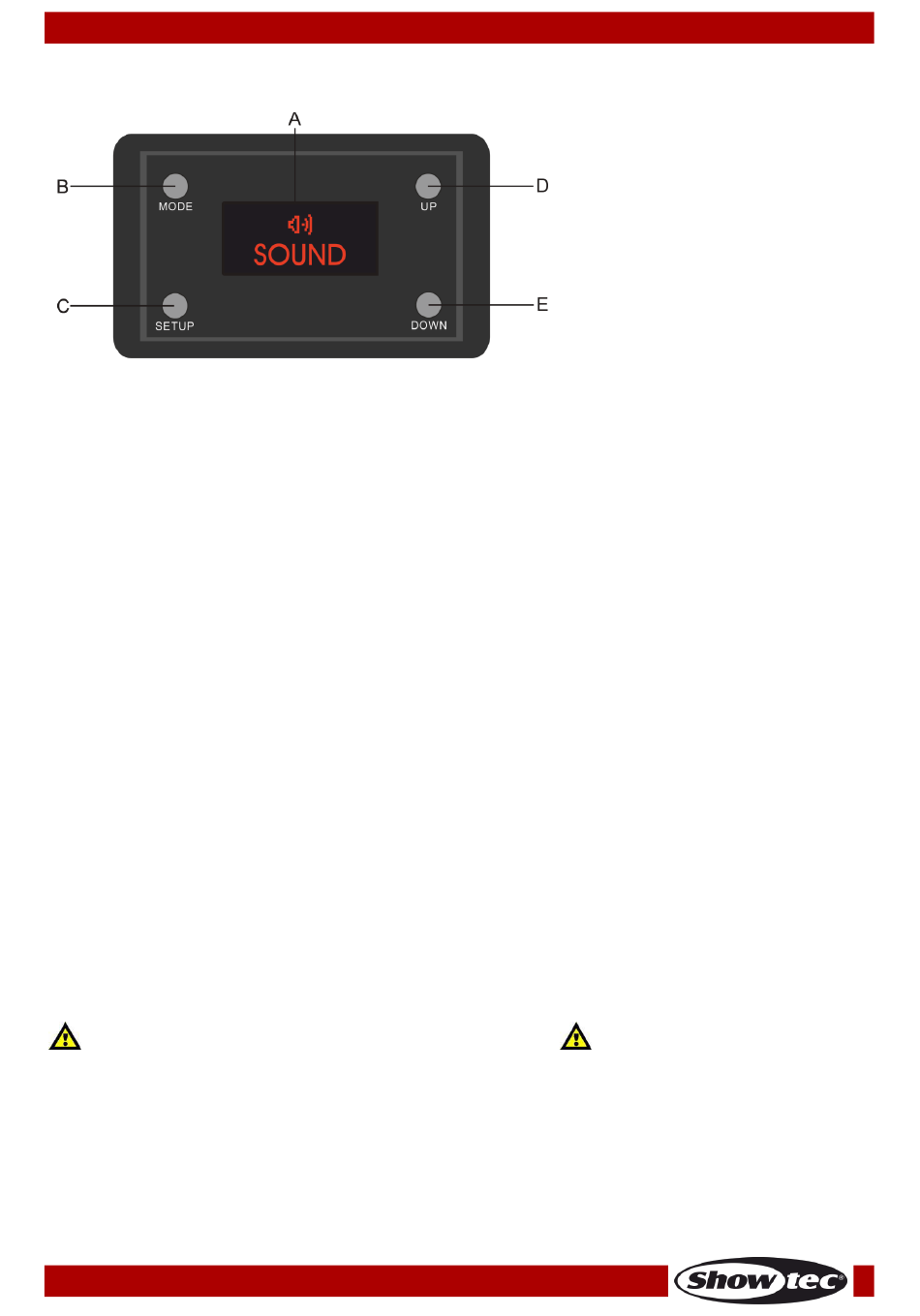

A) Écran LCD
B)
Bouton MODE
C) Bouton SETUP
D) Bouton UP
E)
Bouton DOWN
Schéma 5
