Data Flash Strobe
Plusieurs Data Flash Strobe (contrôle DMX)
01) Fixez l'effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une
bonne circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Utilisez un câble XLR à 3 broches pour connecter le Data Flash Strobe et d'autres appareils.

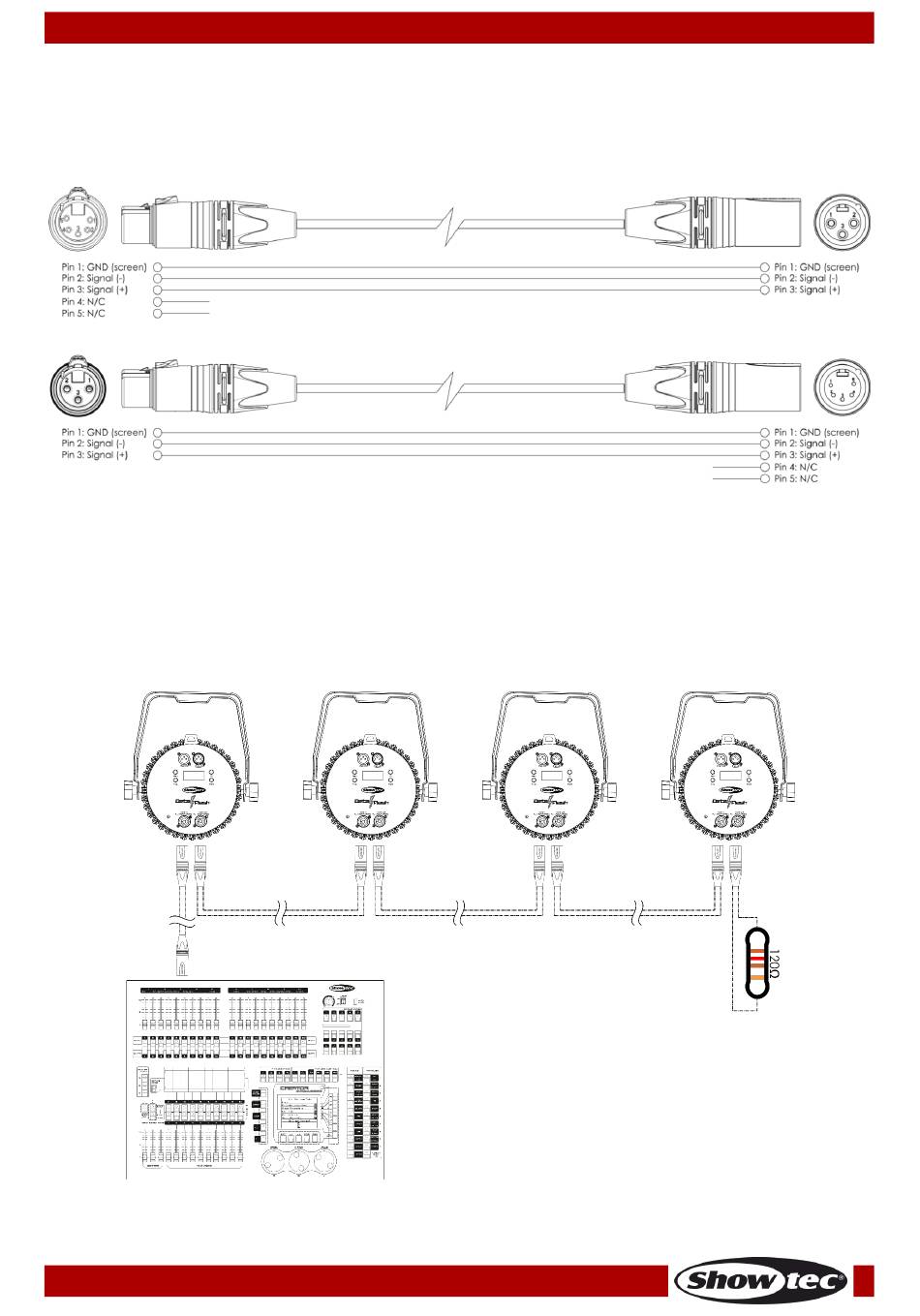

04) Reliez les unités conformément au schéma 4. Connectez la prise sortie (out) de la première unité
DMX à la prise entrée (in) de la deuxième unité avec un câble signal DMX. Répétez l'opération
pour connecter la seconde, la troisième et la quatrième unité.
05) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises Pro Power de
chaque unité, puis branchez leurs autres bouts sur les prises secteur adéquates, en commençant
par la première unité. N'alimentez pas le système avant de l'avoir correctement configuré et
connecté.
Configuration de plusieurs Data Flash Strobe
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Code commande : 40296
10
Schéma 4
