3 - H
UILE HYDRAULIQUE
- Placer la nacelle sur un sol horizontal en position transport.
- Ouvrir le capotage droit.
VIDANGE DE L'HUILE

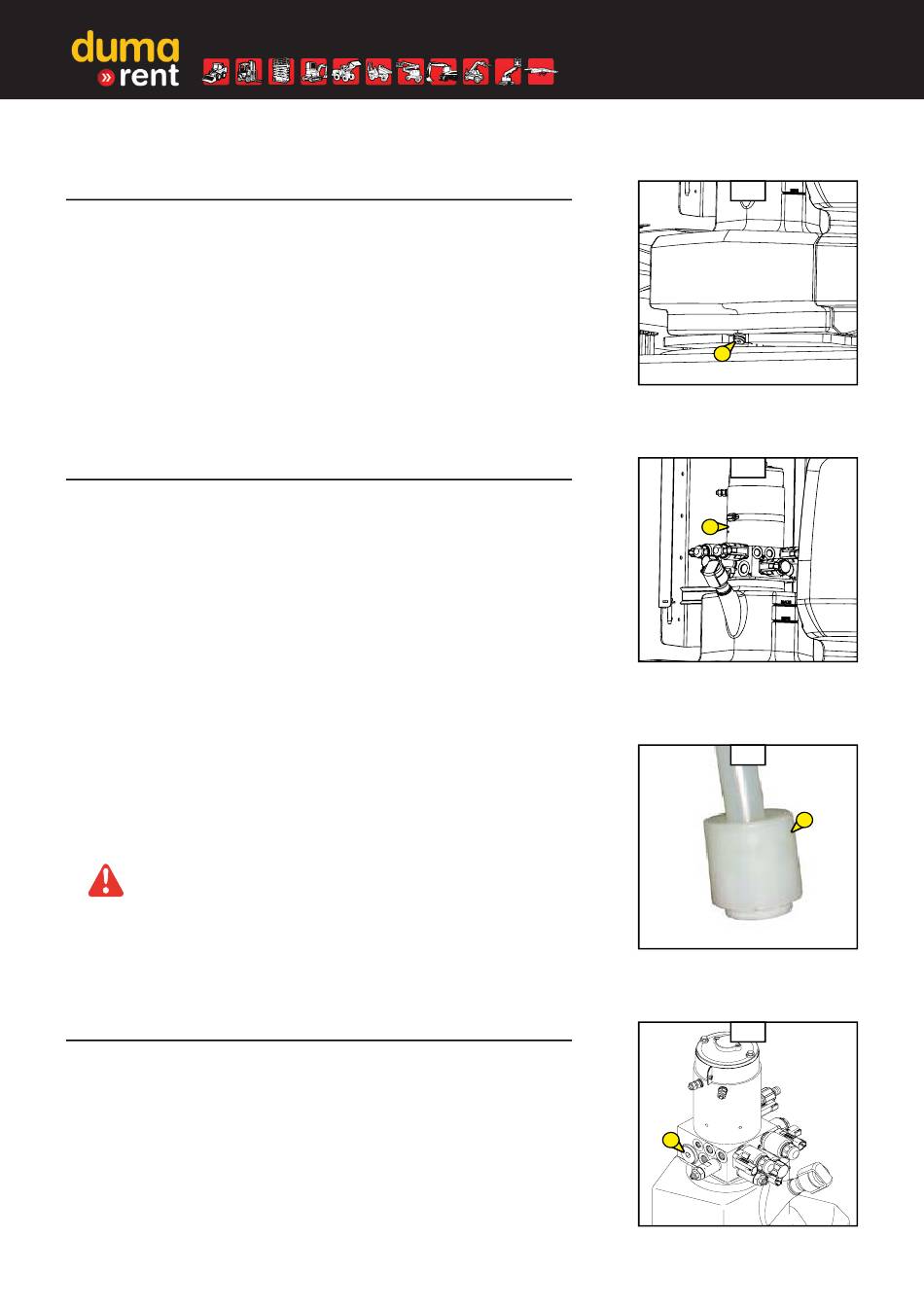

- Déposer un bac sous le bouchon de vidange (Fig. A - Rep. 1) et le devisser.
- Enlever le bouchon de remplissage afin de faciliter la vidange.
4 - C
RÉPINE DU CIRCUIT HYDRAULIQUE
- Placer la nacelle sur un sol horizontal en position transport.
- Ouvrir le capotage droit.
VIDANGE DE L'HUILE
- Déposer un bac sous le bouchon de vidange (Fig. A - Rep. 1) et le devisser.
- Enlever le bouchon de remplissage afin de faciliter la vidange.
NETTOYAGE DE LA CREPINE
- Déposer la mini centrale hydraulique (Fig. B - Rep. 2), déposer la crépine qui se
trouve à l'extrémité du tube plastique (Fig. C - Rep. 3).
REMPLISSAGE DE L'HUILE
- Remettre et serrer le bouchon de vidange (Fig. A - Rep. 1)
- Faire le plein avec de l'huile hydraulique (Voir chapitre "LUBRIFIANTS") par
l'orifice de remplissage (Fig. B - Rep. 2 - Page 9).
- Le niveau de l'huile doit être compris entre le niveau MINI et le niveau MAXI.
Se débarrasser de l'huile de vidange de manière écologique.
5 - F
ILTRE HYDRAULIQUE
- Placer la nacelle sur un sol horizontal en position transport.
- Ouvrir le capotage droit.
- Dévisser la vis (Fig. D - Rep. 4) et extraire le filtre situer à l'intérieur.
Référence du filtre : 746308
VIDANGER - REMPLACER
NETTOYER
REMPLACER
3-14
www.duma-rent.com
A
1
B
2
C
3
D
4
