- Page 1 Poêle CAROLO-MIX Référence 6495 44 Poêle CAROLO-MIX Référence 6495 44 Pour le fonctionnement aux granulés effectuez les « gestes essentiels » (Paragraphe 2 « utilisation au granulé de bois) XD, le 29/09/2015 Page 1 sur 17...
-
Page 2: Combustible Recommandé

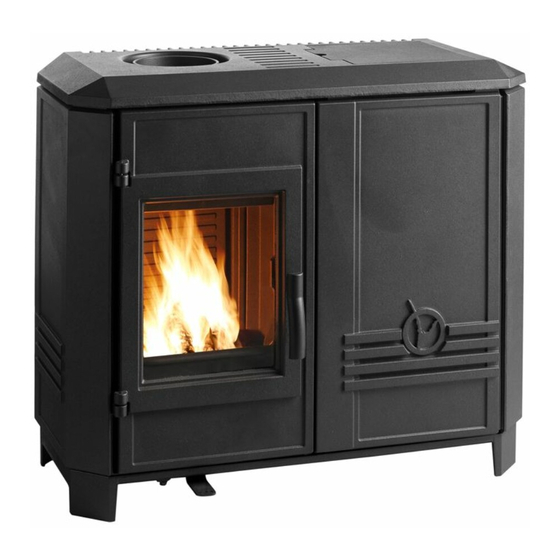

AD 649544 Poêle CAROLO-MIX Référence 6495 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Cet appareil est un poêle à bûches, avec un dispositif d’alimentation en granulés, qui peut être mis en service manuellement, pour assurer la continuité... - Page 3 Poêle CAROLO-MIX Référence 6495 44 SECURITE TTENTION en cas de blocage de la vis d’alimentation en granulés, ne plus faire de feu dans l’appareil, même en chargeant manuellement des bûches : pour éviter la surchauffe du granulé bloqué dans la vis. Contacter un professionnel qualifié pour qu’il effectue un déblocage de la vis : ne ré-allumer l’appareil qu’après son autorisation.
- Page 4 Poêle CAROLO-MIX Référence 6495 44 Eclaté XD, le 29/09/2015 Page 4 sur 17...
- Page 5 Poêle CAROLO-MIX Référence 6495 44 Nomenclature Désignation Quantité Référence Socle F612285B Côté gauche F612286U Fond F612288B Taque F612297B Registre Post-combustion AT610471A Vis TH M6x35 AV8636300 Bride AT610112A Ecrou embase M6 AV7220060 Vis FHC M6x20 AV8636200 Parois intérieure F612287U Goujon M6x40...
- Page 6 Poêle CAROLO-MIX Référence 6495 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter la distances minimale indiquée sur le schéma ci-dessous.
-
Page 7: Conseils D'installation
Poêle CAROLO-MIX Référence 6495 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. -
Page 8: Utilisation Au Bois - Buche
Poêle CAROLO-MIX Référence 6495 44 1 – UTILISATION AU BOIS - BUCHE Attention : veillez à bien refermer le couvercle de la trémie pour le bon fonctionnement de l’appareil. CONSEILS D’UTILISATION Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne –... -
Page 9: Post Combustion Activée
Poêle CAROLO-MIX Référence 6495 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement... -
Page 10: Fonctionnement Aux Granulés
Poêle CAROLO-MIX Référence 6495 44 REGISTRE D’AIR SECONDAIRE Situé en façade, en haut, ce registre est utilisé aux bûches pour ajuster l’appareil en fonction du tirage. Il est refermé pour le fonctionnement aux granulés REGISTRE DE REGLAGE D’ALLURE Situé en façade, en bas du poêle, ce registre est utilisé... -
Page 11: Utilisation Au Granule De Bois
Poêle CAROLO-MIX Référence 6495 44 2 – UTILISATION AU GRANULE DE BOIS Gestes essentiels à effectuer systématiquement avant de mettre en service la fonction granulés : Mettre les réglages d’airs en position « fonctionnement aux granulés » (page 10) : Important = le registre de réglage d’allure doit... -
Page 12: Mise En Service
Poêle CAROLO-MIX Référence 6495 44 Mise en service : Mise en service : Basculer l’interrupteur se trouvant à l’arrière du poêle en position marche. Allumage et fonctionnement au granulé : Mettre les registres d’airs en position « fonctionnement aux granulés » (voir schéma page 11) Placer sur la grille du papier froissé... -
Page 13: Passage Du Fonctionnement Aux Granulés Vers Le Fonctionnement Bûches
Poêle CAROLO-MIX Référence 6495 44 1. Passage du fonctionnement aux granulés vers le fonctionnement bûches Dé-cendrer dans le cendrier sous le creuset pour s’assurer que les entrées d’air par le creuset ne soient pas obturées Mettre le potentiomètre des granulés en position puissance mini Placer les registres de réglage d’air en position «fonctionnement aux bûches »... - Page 14 Poêle CAROLO-MIX Référence 6495 44 Dégager les résidus de cendres accumulés sous le creuset (à l’aide d’un tisonnier), vider le cendrier si nécessaire : la zone du cendrier située sous le creuset doit être parfaitement dégagée (voir sur le schéma ci-dessous, le cône d’accumulation de cendre qu’il faut «...
-
Page 15: Schéma Électrique
Poêle CAROLO-MIX Référence 6495 44 3 – Informations techniques 1. Schéma électrique : 2. Solutions technique : Cause : Solution : Eteindre puis relancer le fonctionnement en granulé via le potentiomètre LED rouge et Il y a eu une coupure de courant, et mise en sécurité... -
Page 16: Enlever Un Corps Étranger De La Trémie Où Intervention Sur Motoréducteur
Poêle CAROLO-MIX Référence 6495 44 3. Opérations techniques Intervention sur la trémie et le motoréducteur (à réaliser exclusivement par une personne qualifié) Pour ces opérations toujours débrancher le câble d’alimentation électrique Opération N°1 : Opération N°2 Enlever un corps étranger dans la trémie : Intervention sur le motoréducteur :... -
Page 17: Montage Du Déflecteur
Poêle CAROLO-MIX Référence 6495 44 Montage du déflecteur XD, le 29/09/2015 Page 17 sur 17...
