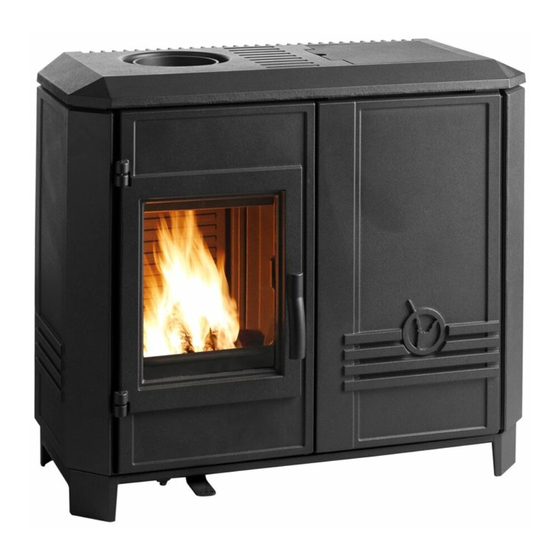

- Page 1 Poêle CAROLO-MIX Référence P649544 Poêle CAROLO-MIX Référence P649544 Pour le fonctionnement aux granulés effectuez les « gestes essentiels » (Paragraphe 2 « utilisation au granulé de bois) XD, le 17/02/2020 Page 1 sur 20...
- Page 2 AD 649544 Poêle CAROLO-MIX Référence P649544 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Cet appareil est un poêle à bûches, avec un dispositif d’alimentation en granulés, qui peut être mis en service manuellement, pour assurer la continuité...
- Page 3 Poêle CAROLO-MIX Référence P649544 SECURITE TTENTION en cas de blocage de la vis d’alimentation en granulés, ne plus faire de feu dans l’appareil, même en chargeant manuellement des bûches : pour éviter la surchauffe du granulé bloqué dans la vis. Contacter un professionnel qualifié pour qu’il effectue un déblocage de la vis : ne ré-allumer l’appareil qu’après son autorisation.
- Page 4 Poêle CAROLO-MIX Référence P649544 Règles d’installation Tous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité L’installation de nos appareils doit être effectuée par du personnel compétent. Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l’installation et l’utilisation de l’appareil.
- Page 5 Poêle CAROLO-MIX Référence P649544 Eclaté XD, le 17/02/2020 Page 5 sur 20...
- Page 6 Poêle CAROLO-MIX Référence P649544 Nomenclature Désignation Quantité Référence Socle F612285B Côté gauche F612286U Fond F612288B Taque F612297B Registre Post-combustion AT610471A Vis TH M6x35 AV8636300 Bride AT610112A Ecrou embase M6 AV7220060 Vis FHC M6x20 AV8636200 Parois intérieure F612287U Goujon M6x40 AV8636200...
- Page 7 Poêle CAROLO-MIX Référence P649544 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter la distances minimale indiquée sur le schéma ci-dessous.
- Page 8 Poêle CAROLO-MIX Référence P649544 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 9 Poêle CAROLO-MIX Référence P649544 1 – UTILISATION AU BOIS - BUCHE Attention : veillez à bien refermer le couvercle de la trémie pour le bon fonctionnement de l’appareil. CONSEILS D’UTILISATION Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne –...
- Page 10 Poêle CAROLO-MIX Référence P649544 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement...
- Page 11 Poêle CAROLO-MIX Référence P649544 REGISTRE D’AIR SECONDAIRE Situé en façade, en haut, ce registre est utilisé aux bûches pour ajuster l’appareil en fonction du tirage. Il est refermé pour le fonctionnement aux granulés REGISTRE DE REGLAGE D’ALLURE Situé en façade, en bas du poêle, ce registre est utilisé...
- Page 12 Poêle CAROLO-MIX Référence P649544 2 – UTILISATION AU GRANULE DE BOIS Gestes essentiels à effectuer systématiquement avant de mettre en service la fonction granulés : Mettre les réglages d’airs en position « fonctionnement aux granulés » (page 10) : Important = le registre de réglage d’allure doit...
- Page 13 Poêle CAROLO-MIX Référence P649544 Choix des allumes feu : Nous vous recommandons d’utiliser des allumes feu naturel « bouchons en laine de bois » (voir la photo ci-dessous). Ces bouchons sont très adaptés pour ce type d’allumage aux granulés, ils s’enflamment rapidement contrairement à d’autres allumes feu comme ceux en bois compressé, cube blanc ou encore en gel.
- Page 14 Poêle CAROLO-MIX Référence P649544 Mise en service : Mise en service : Basculer l’interrupteur se trouvant à l’arrière du poêle en position marche. Allumage et fonctionnement au granulé : Mettre les registres d’airs en position « fonctionnement aux granulés » (voir schéma page 11) Placer sur la grille du papier froissé...
- Page 15 Poêle CAROLO-MIX Référence P649544 1. Passage du fonctionnement aux granulés vers le fonctionnement bûches Dé-cendrer dans le cendrier sous le creuset pour s’assurer que les entrées d’air par le creuset ne soient pas obturées Mettre le potentiomètre des granulés en position puissance mini Placer les registres de réglage d’air en position «fonctionnement aux bûches »...
- Page 16 Poêle CAROLO-MIX Référence P649544 Régler le potentiomètre à la puissance souhaitée. Après quelques minutes vérifier que les granulés sont bien embrassés. Le passage du fonctionnement bûches en fonctionnement granulés est une phase « manuelle » qui nécessite de l’attention. Garder l’appareil sous surveillance pendant au moins 30 minutes après avoir constaté le fonctionnement autonome aux granulés...
- Page 17 Poêle CAROLO-MIX Référence P649544 3 – Informations techniques 1. Schéma électrique : 2. Solutions technique : Cause : Solution : LED rouge et Il y a eu une coupure de courant, et mise en Eteindre puis relancer le fonctionnement en granulé via le potentiomètre verte qui sécurité...
- Page 18 Poêle CAROLO-MIX Référence P649544 3. Opérations techniques Intervention sur la trémie et le motoréducteur (à réaliser exclusivement par une personne qualifié) Pour ces opérations toujours débrancher le câble d’alimentation électrique Opération N°1 : Opération N°2 Enlever un corps étranger dans la trémie : Intervention sur le motoréducteur :...
- Page 19 Poêle CAROLO-MIX Référence P649544 Montage du déflecteur XD, le 17/02/2020 Page 19 sur 20...
- Page 20 Poêle CAROLO-MIX Référence P649544 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P649544 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
