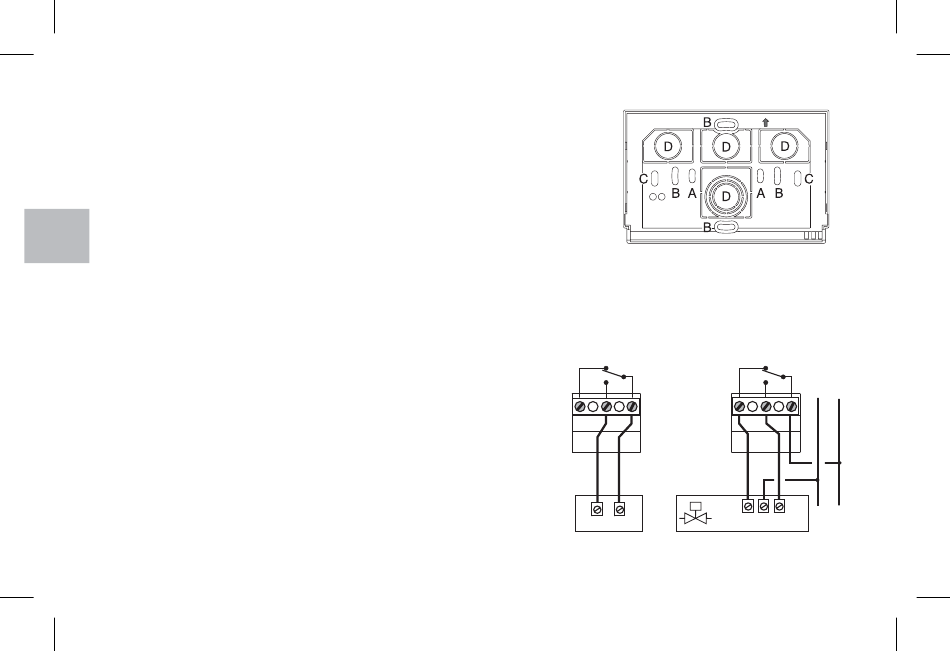

4 - FIXATION DE LA BASE AU MUR
!
Mettre le dispositif à commander hors tension.
!
Fixer à vis la base du thermostat à la boîte à encastrer (ou au mur) en
utilisant les paires de trous prévues à cet effet.
A
- pour boîte ronde (diam. 60 mm) à griffes
B
-
pour boîte ronde ou carrée (à vis)
C
-
pour boîte rectangulaire à 3 postes (à vis)
F
D
- zones amovibles pour l'entrée des fils (uniquement flexibles)
N. B.: Pour un montage correct du thermostat à la base murale, celle-ci ne doit pas présenter de courbures dues au
serrage excessif des vis de fixation dans la boîte encastrée dans le mur.
5 - BRANCHEMENTS ELECTRIQUES
!
Désactiver la tension du réseau.
!
Brancher le dispositif à commander aux bornes:
n°
1
- commun
n°
2
- contact normalement ouvert
n°
3
- contact normalement fermé
Note pour l'installateur
Exécuter les branchements électriques en prêtant une attention par-
ticulière en cas de montage en saillie sans boîte à encastrer, en fai-
sant en sorte que le câblage soit bien posé et qu'il ne gêne pas la
bonne fermeture du corps.
12
Exemples de branchements électriques
NF
NO
C
NF
3
2
1
3
Fermé
Chaudière
Vanne motorisée
NO
C
2
1
N
L
N
Ouvert
230V~
