MoDE D'EMPLoI aBréGé
Loggers de données pour l'humidité et la température
(seulement pour les V2.0)
Généralités
Tous nos remerciements pour l'achat d'un des nouveaux loggers de données ROTRONIC
HL-1D (humidité et température), TL-1D (température). Veuillez lire avec attention ce manuel
d'utilisation abrégé, avant de mettre l'appareil en service. Ce mode d'emploi abrégé se limite
à la description des fonctions essentielles et à l'installation de cet appareil.
Le logger de données HL-1D peut enregistrer jusqu'à 32''000 paires de valeurs de mesure
d'humidité et de température dans des gammes de 0 à 100 %HR et -20 à 70 °C.
Le logger de données TL-1D peut enregistrer jusqu'à 32'000 valeurs de mesure de température
dans la gamme de -20 à 70 °C.

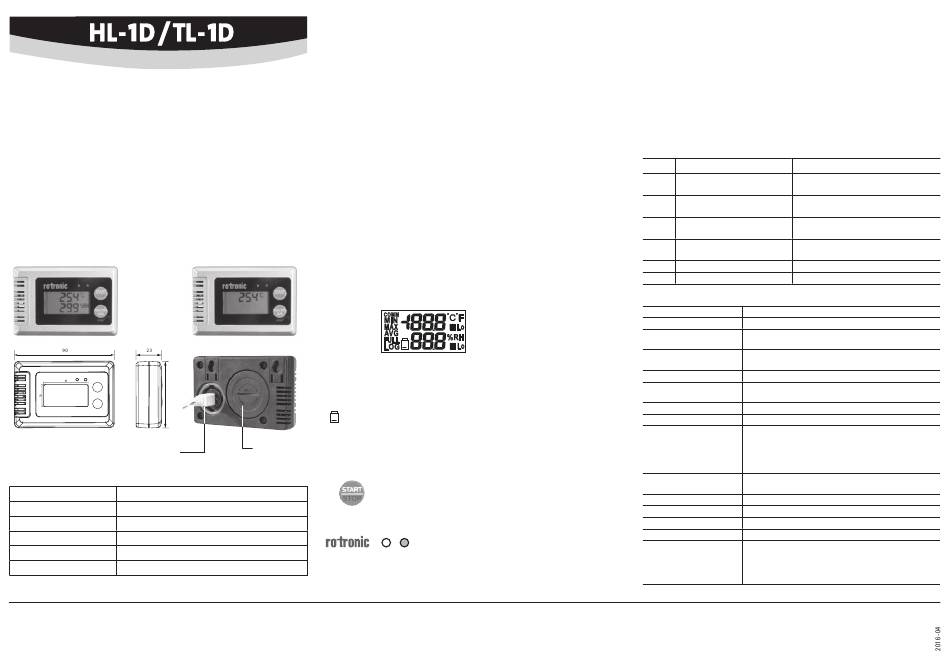

Dimensions / raccordements
Type HL-1D
60
Raccordement mini USB
(Paramètres et téléchargement
des données)
Intervalle d'enregistrement capacité d'enregistrement atteinte après
30 sec 11 jours 2 heures
5 min 111 jours
30 min 1 année 301 jours
45 min 2 ans 270 jours
60 min >3 ans
ROTRONIC AG, CH-8303 Bassersdorf, Tel. +41 44 838 11 44, www.rotronic.com • ROTRONIC Messgeräte GmbH, D-76275 Ettlingen, Tel. +49 7243 383 250, www.rotronic.de • ROTRONIC SARL, 56, F - 77183 Croissy Beaubourg, Tél. +33 1 60 95 07 10, www.rotronic.fr
ROTRONIC Italia srl, I- 20157 Milano, Tel. +39 2 39 00 71 90, www.rotronic.it • ROTRONIC Instruments (UK) Ltd, West Sussex RH10 9EE, Phone +44 1293 571000, www.rotronic.co.uk • ROTRONIC Instrument Corp, NY 11788, USA, Phone +1 631 427-3898, www.rotronic-usa.com
ROTRONIC Canada Inc.,Canada L8W 3P7, Phone + 1 905 754 5164, www.rotronic.ca • ROTRONIC Instruments Pte. Ltd., Singapore 159836, Phone +65 6376 2107, www.rotronic.sg • ROTRONIC Shanghai Rep. Office, Shanghai 200233, China, Phone +86 40 08162018, www.rotronic.cn
Installation ou changement des piles
Les loggers de données HygroLog HL-1D/TL-1D sont alimentés par 1 pile CR2.
Pour installer ou changer la pile, ouvrir le couvercle BAT avec une pièce de monnaie et poser
la pile en respectant la polarité (+/-). Contrôler lors de la fermeture que le joint torique est
correctement installé.
Installation mécanique / recommandations et conseils
L'humidité relative dépend très fortement de la température. Le site d'installation choisi
peut ainsi avoir une influence décisive sur les performances de l'appareil.
Le respect des directives suivantes vous garantit des performances optimales de l'appareil :
a) Choisissez un endroit représentatif pour l'installation: installez l'appareil à un endroit dont
les conditions d'humidité, de température et de pression correspondent aux conditions
environnementales à mesurer.
b) Assurez-vous que l'aération est suffisante autour de l'appareil: une vitesse d'air d'1 mètre/
seconde accélère et facilite l'adaptation du capteur aux changements de température.
c) Les facteurs à éviter sont: (1) Proximité de l'appareil avec un élément de chauffage, circuit
de refroidissement, mur chaud ou froid, rayonnement solaire direct, etc. (2) Capteur trop
proche d'un injecteur de vapeur, humidificateur ou directement exposé aux précipita-
tions. (3) Conditions de pression instable avec de fortes turbulences de l'air. (4) Évitez
l'accumulation de condensé sur les câbles de contact de l'élément sensible.
Montage du logger de données
L'appareil peut être posé à un endroit quelconque ou monté sur un mur. Montage mural:
Type TL-1D
extraire les supports de montage au dos de l'appareil. Percer deux trous dans la paroi et y
placer deux vis. L'appareil peut alors être suspendu.
Affichage
coMM:
MIn/MaX/aVG: Presser brièvement cette touche pour afficher les valeurs de mesure
FuLL:
LoG:
:
°c/°F, %rH:
Compartiment
Hi, Lo:
des piles
(BAT.)
activation, désactivation / Enregistrement de données
Pressez pendant quelques secondes la touche START/STOP pour démarrer ou arrêter
l'enregistrement des données.
La LED de gauche clignote en rouge toutes les 5 secondes lorsque le seuil d'alarme inférieur
ou supérieur et dépassé ou lorsque la batterie est faible.
Apparaît lorsque l'appareil est relié à un ordinateur
enregistrées MIN/MAX/AVG (uniquement en mode LOG).
Apparaît lorsque la mémoire est pleine
Apparaît lorsque la fonction d'enregistrement est activée
Apparaît lorsque la pile est faible
Unités de mesure de température et d'humidité
Apparaît lorsque la température ou l'humidité dépasse ou est
en dessous du seuil d'alarme supérieur ou inférieur
Presser brièvement cette touche pour mettre l'appareil en/hors service
(l'appareil ne peut pas être mis hors service en mode d'enregistrement).
Pendant l'enregistrement des données, la LED de droite clignote
en vert toutes les 5 secondes.
Paramètres / Affichage des données enregistrées
Le paramétrage et le téléchargement ou l'affichage des données nécessitent un ordinateur sur
lequel le logiciel ROTRONIC HW4 est installé. La liaison entre l'appareil et le PC est effectuée
avec un câble courant USB vers mini USB (AC0003). Le couvercle du raccordement USB sur
l'appareil peut être ouvert à l'aide d'une pièce de monnaie.
Les informations détaillées concernant les réglages avec le logiciel HW4 se trouvent dans le
document d'aide du gestionnaire d'appareil.
aTTEnTIon: l'heure doit être synchronisée lors de la première utilisation du logger.
résolution des problèmes
Erreurs Problème Solution
E02 La valeur de température est Placer l'appareil de mesure
trop basse dans un environnement normal
E03 La valeur de température est Placer l'appareil de mesure
trop haute dans un environnement normal
E31 L'élément sensible de tempéra- Faire réparer l'appareil
ture est endommagé
E04 Erreur de mesure de température Placer l'appareil de mesure
dans un environnement normal
E11 RH Erreur d'étalonnage Répéter l'étalonnage d'humidité
E33 Circuit endommagé Faire réparer l'appareil
caractéristiques techniques
Type de pile 1 x CR2
Longévité de la pile 3 ans (avec un intervalle d'enregistrement de 1 h)
Affichage de l'état des Oui (logiciel HW4 et affichage / Affichage LED)
piles
Gammes de mesure et 0...100 %HR / -20...70 °C
d'utilisation
Précision à 23 °C ±5 °C ±3,0% HR / ±0,3 °C
Capacité mémoire HL-1D: 32'000 paires de valeurs de mesure (%HR + °C)
TL-1D: 32'000 valeurs de mesure (°C)
Intervalle d'enregistrement 30 s à 24 h
Affichage LCD 2 lignes, résolution 1 décimale
Affichage LED 2 LEDs
LED droite clignote en vert pendant l'enregistremen
des données
LED gauche clignote en rouge lors du dépassement
des valeurs seuils ou de pile faible
Degré de protection HL-1D: IP67 (électronique)
du boîtier TL-1D: IP67
Poids 85 g
Compatibilité FDA/GAMP Software HW4 conforme à FDA 21 CFR Part 11 / GAMP 5
Dimensions 90 x 60 x 23 mm
Logiciel HW4 V3.4 ou plus
Livré avec HL-1D / TL-1D
CR2 3V pile au lithium
Mode d'emploi abrégé
Certificats d'étalonnage
