2.7 Unité interchangeable WA
1
2
4
5
1) TZ 3871 – Tuyau d'aspiration
2) TZ 3872 – Tuyau de raccordement
3) TZ 3873 – Tuyau de dosage sans pointe de dosage ni support ;
TZ 3874. – Tuyau de dosage avec pointe de dosage et support
4) TZ 3801 – Couvercle de vanne
5) TZ 3000 – Vanne 3/2 voies
6) TZ 2003 – Tube sécheur
7) TZ 3802 – Bouchon fileté GL 45 avec alésage, avec adaptateur à 2 ouvertures pour tube sécheur et
tuyau d'aspiration
8) TZ 3803 – Bouteille à réactif de 1 litre, marron
9) TZ 3900 – Manteau de protection UV, bleu transparent
10) TZ 3875 – Tige pour pointe de titrage et
TZ 3656 – chapeau de pointe de titrage, bleu
11) TZ 1507 – Tube de goutte-à-goutte en plastique
2.7.1

Installing the interchangeable unit

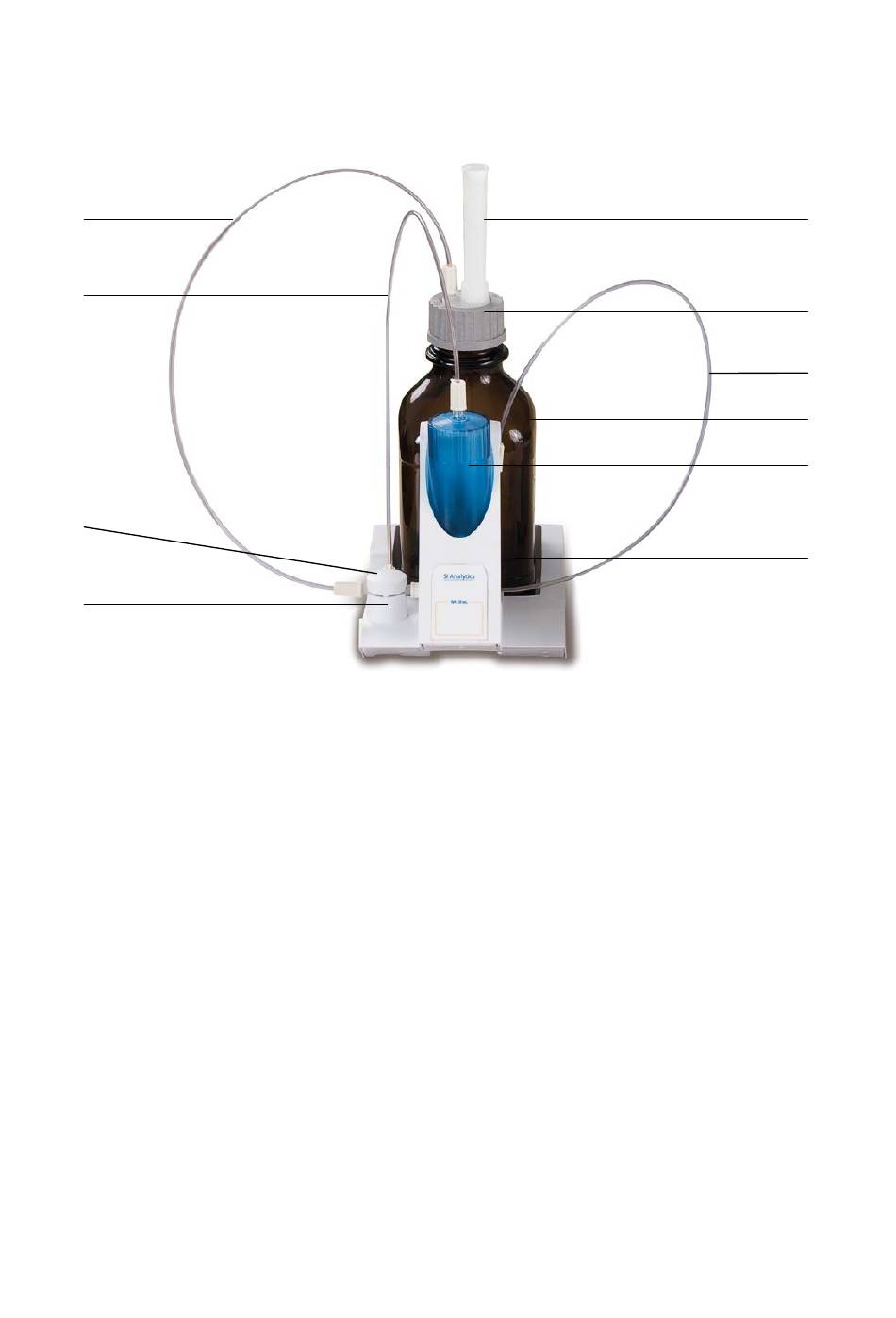

Fig. 11 shows a completely assembled interchangeable unit.
•
Retirer de l'emballage la vanne avec le tuyau raccordé et l'enfoncer dans le support de vanne jusqu'à
enclenchement.
•
Poser le couvercle de vanne sur la vanne comme figuré.
•
Engager le tuyau de raccordement TZ 3872 dans l'embouchure filetée du cylindre de burette prévue à
cet effet et serrer à la main.
•
Engager le tuyau d'aspiration TZ 3871 dans l'embouchure filetée du GL 45 ou de l'adaptateur S 40 et
serrer à la main.
•
Retirer le tuyau de dosage standard TZ 3874 de la vanne et raccorder le tuyau de dosage y compris
dans le récipient de titrage KF TZ 1770.
157
6
7
3
8
9
11
Fig. 11
