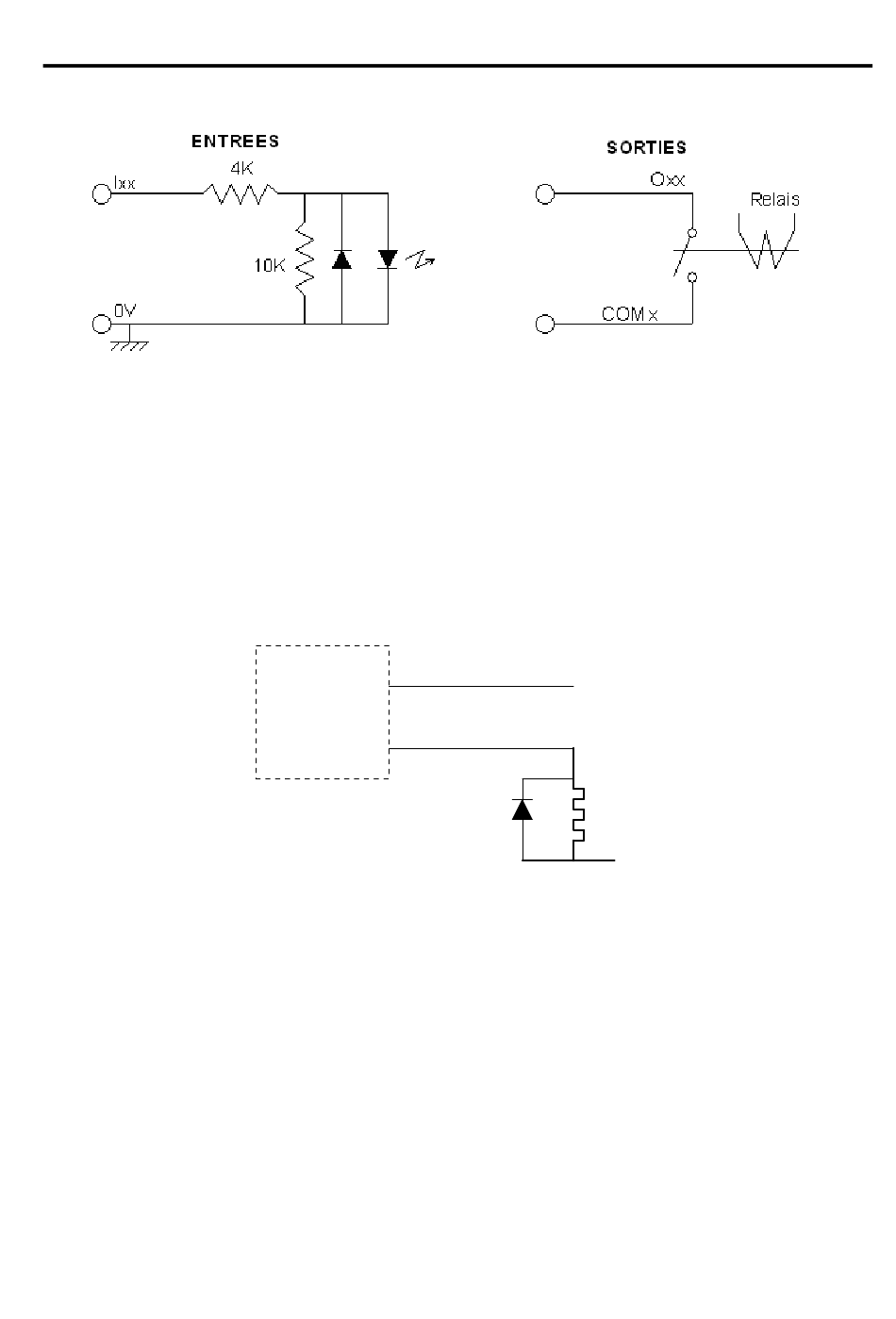

Schéma de principe des entrées et des sorties
Le 0V est commun à toutes les
entrées
Protection des sorties relais :
Dans le cas d'utilisations de charge inductive (relais, électrovanne...) il conviendra de
placer au borne de celle ci une diode de roue libre afin d'éviter la détérioration de la sortie
relais du module.
M401192_TCUSB48IO.DOC
Il existe un commun des contacts
différent pour chaque groupe de
sorties : COM1 (P3) , COM2 (P6)
COM1 & COM2 ne sont pas reliés
COM X
O xx
Diode
1N4004
Page 5
+V
Charge
0V
