Entrées ToR :
Entrées codeur :
A + / B+ / Z+
A - / B- / Z-
Entrée codeur s ans cav alier (12V /24V )
Sorties relais :
Protection des sorties relais et opto-coupleur :
Dans le cas d'utilisations de charge inductive (relais, électrovanne...) il conviendra de
placer au borne de celle-ci une diode de roue libre afin d'éviter la détérioration de la sortie
du module.
M401210_TCUSB16IO.DOC

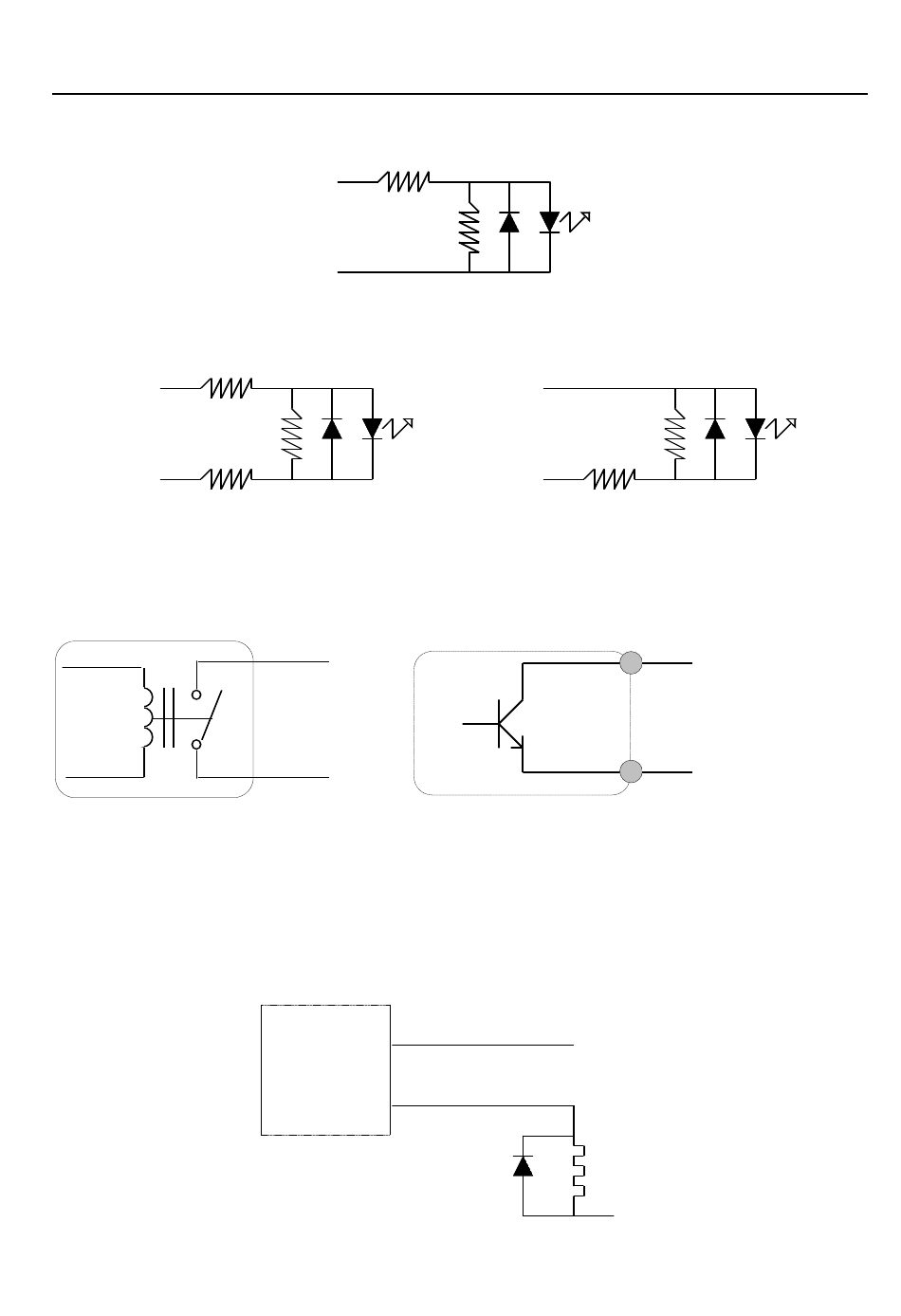

Schéma de principe des entrées et des sorties
En
0V (commun au 8 entrées ToR)
2K2
2K2
470
REL Sx
REL Sx
4K4
10K
A + / B+ / Z+
A - / B- / Z-
Entrée codeur av ec cav alier (5V )
Sorties opto-coupleur :
:
REL Sx ou OPTO Sx+
REL Sx ou OPTO Sx-
Diode
1N4004
Page 8
2K2
470
OPTO Sx+
OPTO Sx-
+V
Charge
0V
Rev. 21
