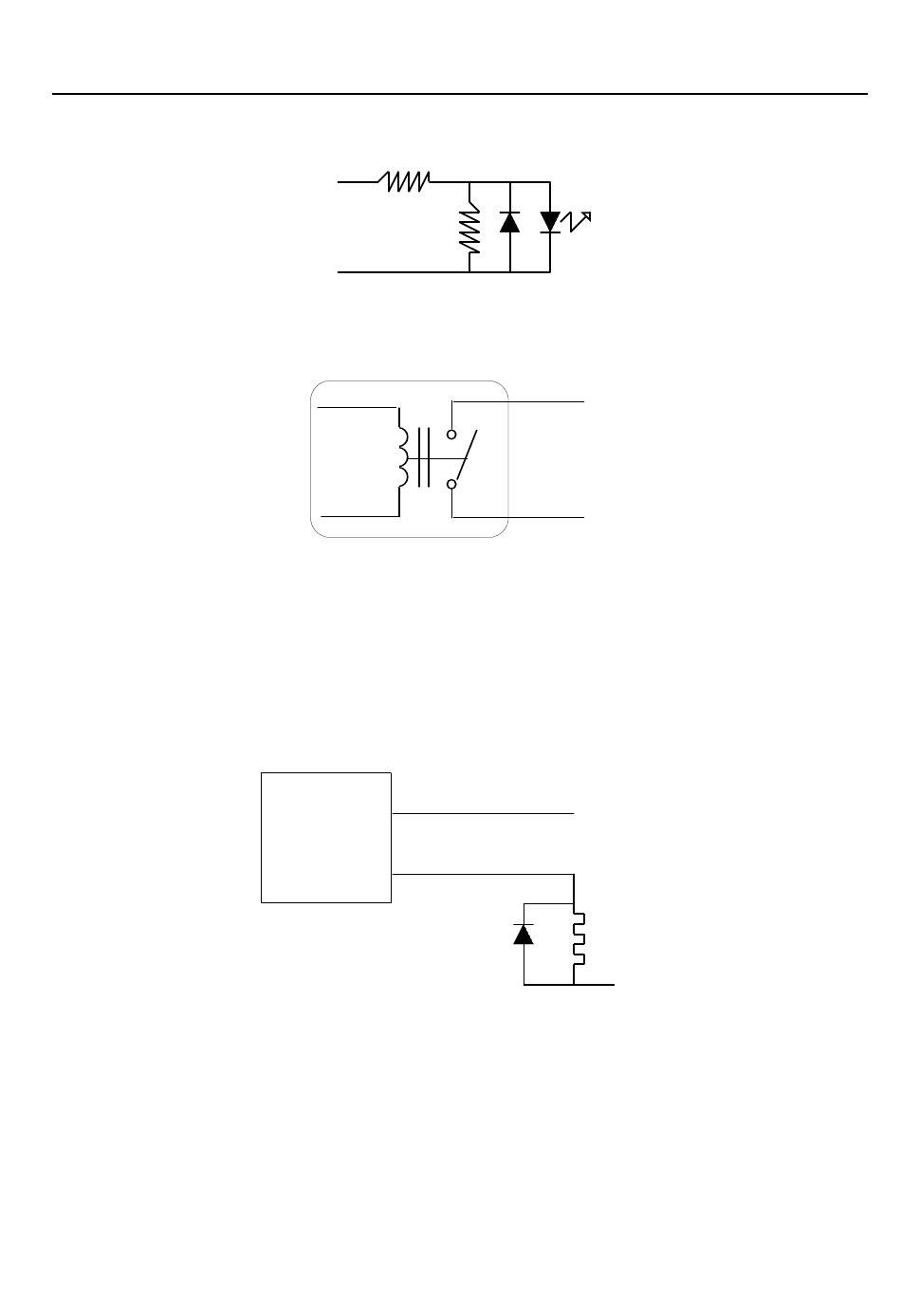

Schéma de principe des entrées et des sorties
Entrées ToR / Entrées codeur :
Sorties relais :
Protection des sorties relais :
Dans le cas d'utilisations de charge inductive (relais, électrovanne...) il conviendra de
placer au borne de celle-ci une diode de roue libre afin d'éviter la détérioration de la sortie
du module.
M401220_TCUSB24IO.DOC
En
4K7
10K
0V (commun au 16 entrées ToR)
REL Sx
REL Sx
Diode
1N4004
Page 7
REL Sx
REL Sx
+V
Charge
0V
