Chapitre 8 : Fonctionnement théorique
Si vous n'arrivez pas à déterminer l'origine du problème,
reportez-vous aux tableaux commençant à la page 171. Ils
identifient certains problèmes d'impression et proposent
des solutions pour les résoudre.

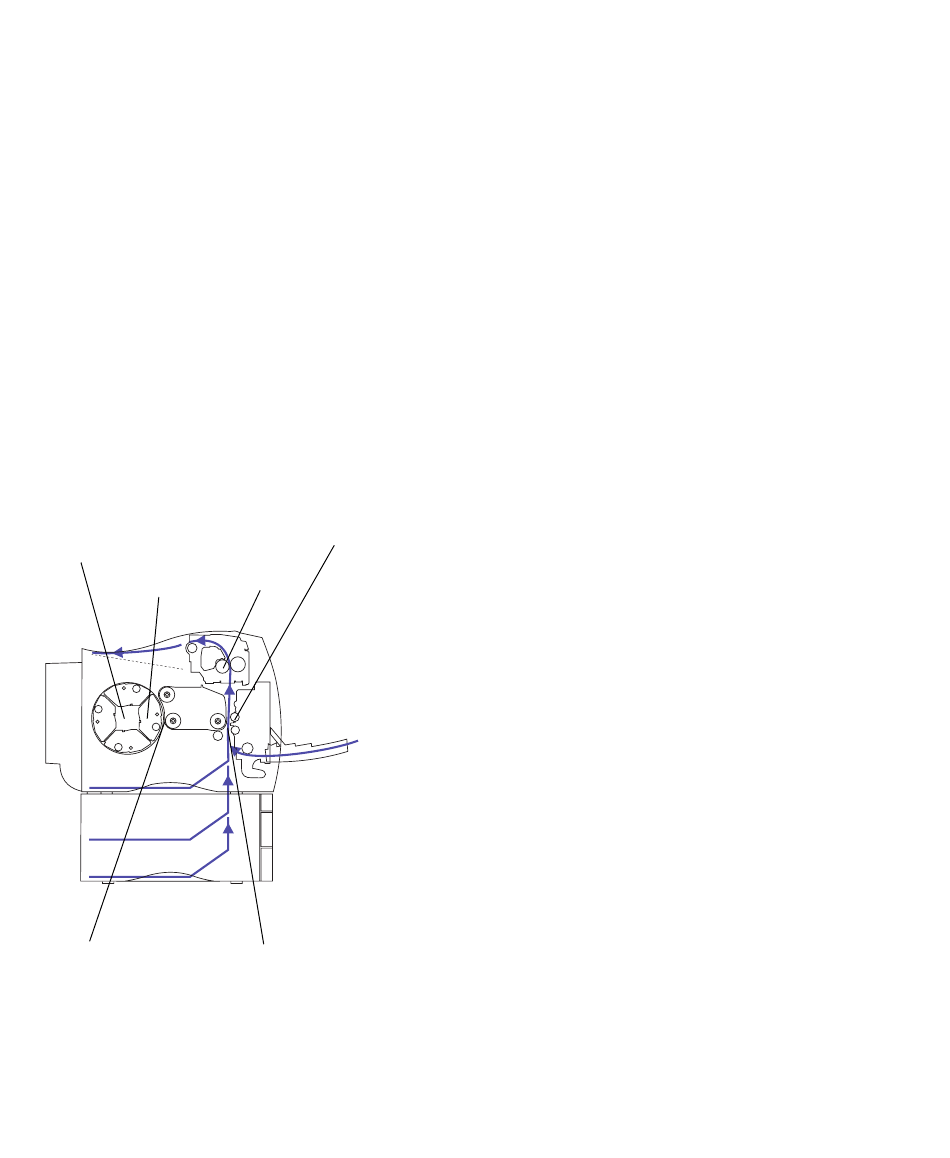

Cette imprimante laser est une machine très complexe
théorique mais le processus général permettant d'imprimer une
image est facile à comprendre. Une bonne connaissance
du fonctionnement de l'imprimante permet de
comprendre pourquoi un problème survient et comment
le résoudre ou le prévenir. L'imprimante fonctionne grâce
à plusieurs composants, cependant, il vous suffit de
connaître le fonctionnement du chargeur, des cartouches
d'impression, de la courroie de transfert, du deuxième
rouleau de transfert et de l'unité de fusion pour
comprendre le processus de base.
Les informations envoyées à l'imprimante sont converties
en un signal laser. Ce signal est projeté sur un miroir à
Deuxième rouleau
de transfert
l'intérieur du chargeur des cartouches d'impression.
L'image est ensuite répercutée hors du miroir et sur le
Unité de
fusion
photoconducteur (le tube vert dans la cartouche
d'impression). Le photoconducteur est alors chargé
électriquement par le signal laser. Le photoconducteur
chargé positivement extrait le toner du réservoir de toner
à l'intérieur de la cartouche d'impression et le projette sur
le photoconducteur. Lorsque le chargeur pivote, le
photoconducteur rencontre la courroie de transfert.
La courroie de transfert comporte une charge négative
uniforme. Lorsque la courroie de transfert et le
photoconducteur se rencontrent, la courroie de transfert
attire le toner chargé positivement du photoconducteur.
Lorsque la courroie de transfert pivote vers l'avant de
l'imprimante, le papier emprunte le chemin du papier
pour rencontrer l'image. Le papier et l'image de toner qui
se trouve sur la courroie de transfert se rencontrent au
niveau du deuxième rouleau de transfert situé à l'intérieur
du carter avant. Le deuxième rouleau de transfert
comporte un champ chargé négativement de façon
uniforme plus fort que celui de la courroie de transfert.
L'image de toner chargée positivement sur la courroie de
transfert est extraite de la courroie de transfert et projetée
sur le papier par le deuxième rouleau de transfert.
