1- Installation Du Capteur De Température D'évaporateur; Installation Du Tuyau De Raccord; Figure 25:Fournaise Au Gaz Chinook; Figure 26: Fournaise Électrique Supreme - Intertek Dettson COND-09-01 Manuel Du Propriétaire Et Directives D'installation

Table des Matières

Publicité

4.
Régler les dipswitches au point de basculement désiré. (Voir
Tableau 2: Ajustement des dipswitch)

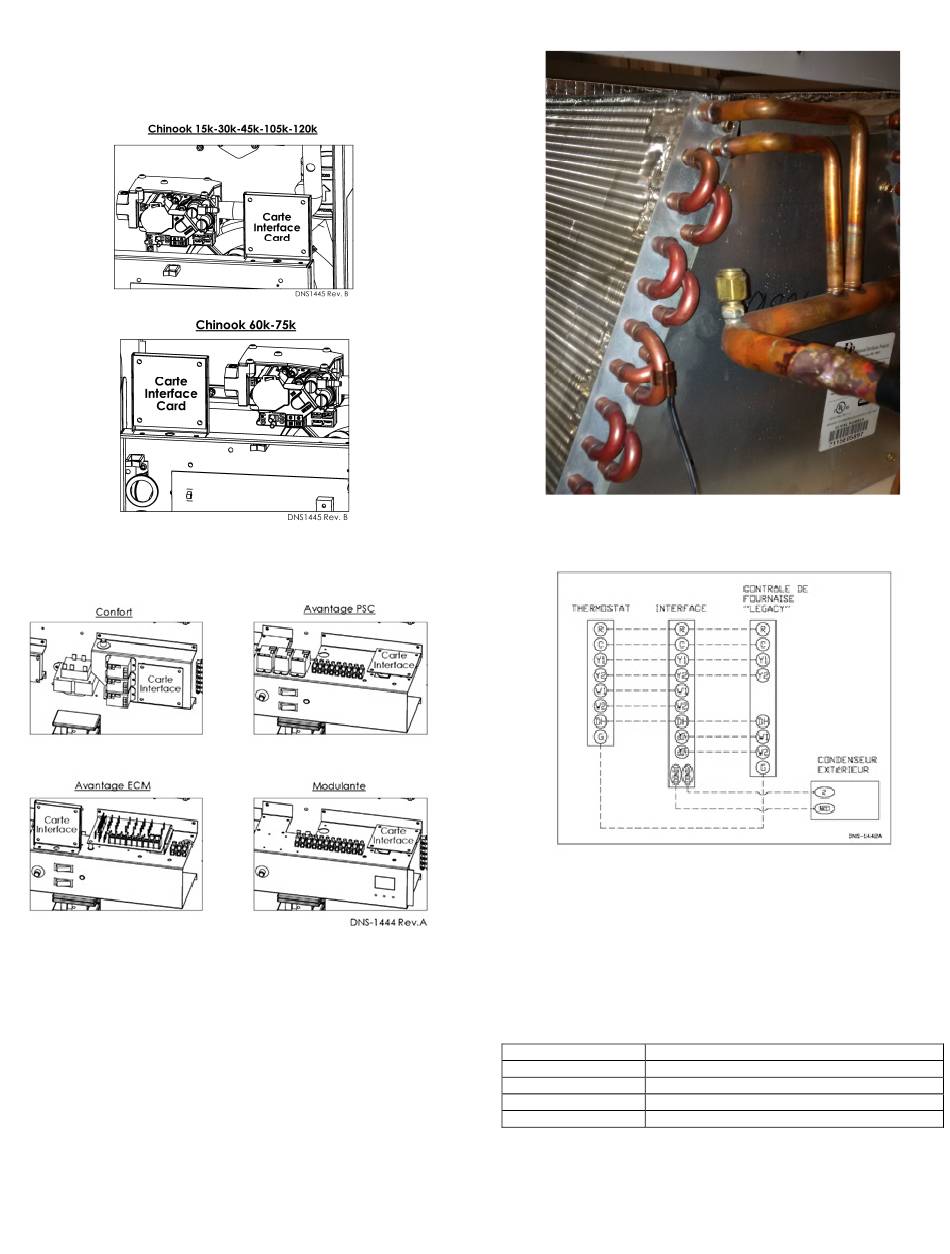

Figure 25:Fournaise au gaz Chinook

Figure 26: Fournaise électrique Supreme
6.8.1- Installation du capteur de température d'évaporateur
1-
Fixer la sonde de température à mi- hauteur de l'évaporateur
2-
Passer le fil par une ouverture de réfrigérant en prenant soin de
ne pas le coincer ou le couper
3-
Couper le fil et dénuder les conducteurs, allonger le fil au
besoin
4-
Connecter les deux conducteurs aux bornes T1 et TC, la
polarité n'a pas d'importance
Figure 27: Capteur de température d'évaporateur
Figure 28: Autre fournaise ou unité de ventilation

6.9- INSTALLATION DU TUYAU DE RACCORD

Aligner le tuyau avec la valve correspondante.
Visser l'écrou à la main puis serrer le avec une clé à molette et une clé
dynamométrique comme expliqué ci-dessous.

Tableau 3: Couple de serrage

Diamètre du tube
ɸ 6.35 (1/4")
ɸ 9.52 (3/8")
ɸ 12.7 (1/2")
ɸ 15.88 (5/8")
26
Serrage de la Clé dynamo approximatif (N.m)
14~18N.m (140-180kgf.cm)
34~42N.m (340-420kgf.cm)
49~61N.m (490-610kgf.cm)
68~82N.m (680-820kgf.cm)
