Replacer la plaque supérieure, et mettre des joints d'étanchéité
pour combler toute fuite d'air.
7-
Avant de remettre l'assemblage de serpentin, couper la bride
avant du boitier et la rabattre pour permettre l'accès aux
connexions
de
drainage
découpage fait à l'usine sur le côté opposé du boitier)
8-
Glisser l'assemblage de serpentins dans le boitier (Note: si
l'appareil est équipé avec une feuille intercalaire en métal, elle
doit être déplacée sur le côté oppose du boitier).
9-
Ré-installer le panneau de tuyauterie dans le boitier.
10- Découper un trou dans le panneau d'accès pour permettre
l'accès aux connexions horizontales de drainage, et ré-installer
le panneau d'accès dans le boitier (Note: Le panneau d'accès
peut nécessiter d'être entaillé pour permettre l'accès au
collecteur de succion).
11- Combler les trous des connexions de drains de condensat non
utilisés dans le panneau avant afin d'empêcher toute fuite.
Figure 23: Conversion multiposition sur le chantier
6.7.3- Drain de condensat
Les serpentins sont équipés avec des connexions de drain multiples.
Déterminer les connexions des drains à utiliser et noter la différence entre
la première (verte) et la seconde (rouge) ouverture. Les bouchons de
drainage sont fournis pour toutes les ouvertures; retirer et jeter les
bouchons appropriés avec une clé à cliquet ½" et vérifier que les bouchons
qui restent en place sont correctement étanches (2.5pi-lbs). Attacher le
conduit de drainage au plateau de drainage avec un tuyaux mâle de
raccord fileté en PVC de ¾". Serrer à la main est plus adéquat – ne pas
trop serrer et ne pas réduire la taille du conduit de drainage!
Faire passer le conduit de drainage afin qu'il ne soit pas exposé à des
températures de gel et qu'il n'interfère pas avec l'accessibilité du serpentin,
de l'unité de ventilation ou du filtre. Le drain doit être penché vers le bas
1" par 10' avec un siphon de 2" le plus près possible du serpentin. Si le
drain fait un deuxième siphon ou est très long, un évent doit être installé
après le siphon le plus près du serpentin. Voir Figure 24
Si le serpentin se situe dans ou au-dessus d'un espace habité où des
dommages peuvent être causés du fait d'un surplus de débit de condensat,
un drain séparé de ¾" doit partir de la connexion de drain secondaire. Faire
passer ce drain dans un endroit en adéquation avec les codes d'installation
locaux où il pourra être vu quand l'appareil est en fonction. Le condensat
qui coule du drain secondaire indique un drain primaire branché. Amorcer
le premier siphon avec de l'eau. Tester l'étanchéité du conduit. Tester
l'écoulement de l'eau quand l'appareil est en fonction. Un plateau de
drainage auxiliaire doit également être installé sous l'appareil comme
spécifié dans la plupart des codes de construction.
horizontales
(Note:
Copier
le
6.8- INSTALLATION DE LA CARTE D'INTERFACE
L'installation de la carte d'interface est simple sur les fournaises Dettson
Chinook et Supreme. La place pour l'installation a été prévue pour ces
fournaises. Voir Figure 25 et Figure 26 pour une bonne installation et une
fixation correcte.
Voir les diagrammes électriques, Figure 13, Figure 14 et Figure 15 pour de
bonnes connexions entre le thermostat, la fournaise et l'unité extérieure.
Pour toute autre marque de fournaise, voir la Figure 28 pour de bonnes
connexions.
Note: la performance de l'unité extérieure sera affectée et ne sera
pas modulable.
INSTALLATION RAPIDE
Démarrage simple utilisant un thermostat communiquant
avec une fournaise modulante
1.
Éteindre le disjoncteur de l'unité extérieure et de la fournaise
2.
Connecter COND1 et COND2 de la carte d'interface à N(1) et 2
de l'unité extérieure (Figure 13 à Figure 15)
3.
Connecter le fil RJ-11 entre l'interface et le carte de contrôle de
la fournaise (Figure 13 à Figure 15)
4.
Positionner le capteur de température fourni sur le croisement
du serpentin de climatisation intérieur et le connecter au bornes
T1 et Tc de la carte d'interface (Voir section 6.8.1-)
5.
Mettre l'unité extérieure sur "ON"
6.
Mettre la fournaise sur "ON"
S'assurer que l'unité fonctionne correctement
1.
La LED verte de la carte d'interface doit clignoter toutes les
deux secondes
2.
La LED orange de la carte d'interface doit clignoter toutes les
deux secondes
3.
Le thermostat communicant doit afficher "Heat Pump Found"
(« thermopompe détectée »)
4.
Régler le thermostat en mode "COOL" (climatisation) et ajuster
le point de consigne à une valeur inférieure à la température
actuelle de la pièce.
5.
La fournaise et l'unité extérieure devraient démarrer dans les 5
minutes.
Dans cette configuration, la carte d'interface va rassembler en même
temps l'information sur l'unité extérieure et la fournaise afin d'ajuster la
vitesse du ventilateur à la capacité de l'unité extérieure.
Branchement « legacy »
1.
Connecter tous les fils du thermostat à la carte d'interface et à
la carte de contrôle de l'unité de ventilation (Voir Figure 28)
2.
S'assurer de connecter les signaux en chauffage, sorties W1 et
W2 connectées aux entrées W1 and W2 de la fournaise – OU -
W sur W2 pour un thermostat 1 stage
3.
Connecter COND1 de la carte d'interface à N(1) à l'unité
extérieure et Connecter COND2 de la carte d'interface à N(2) à
l'unité (Voir Figure 28)
25

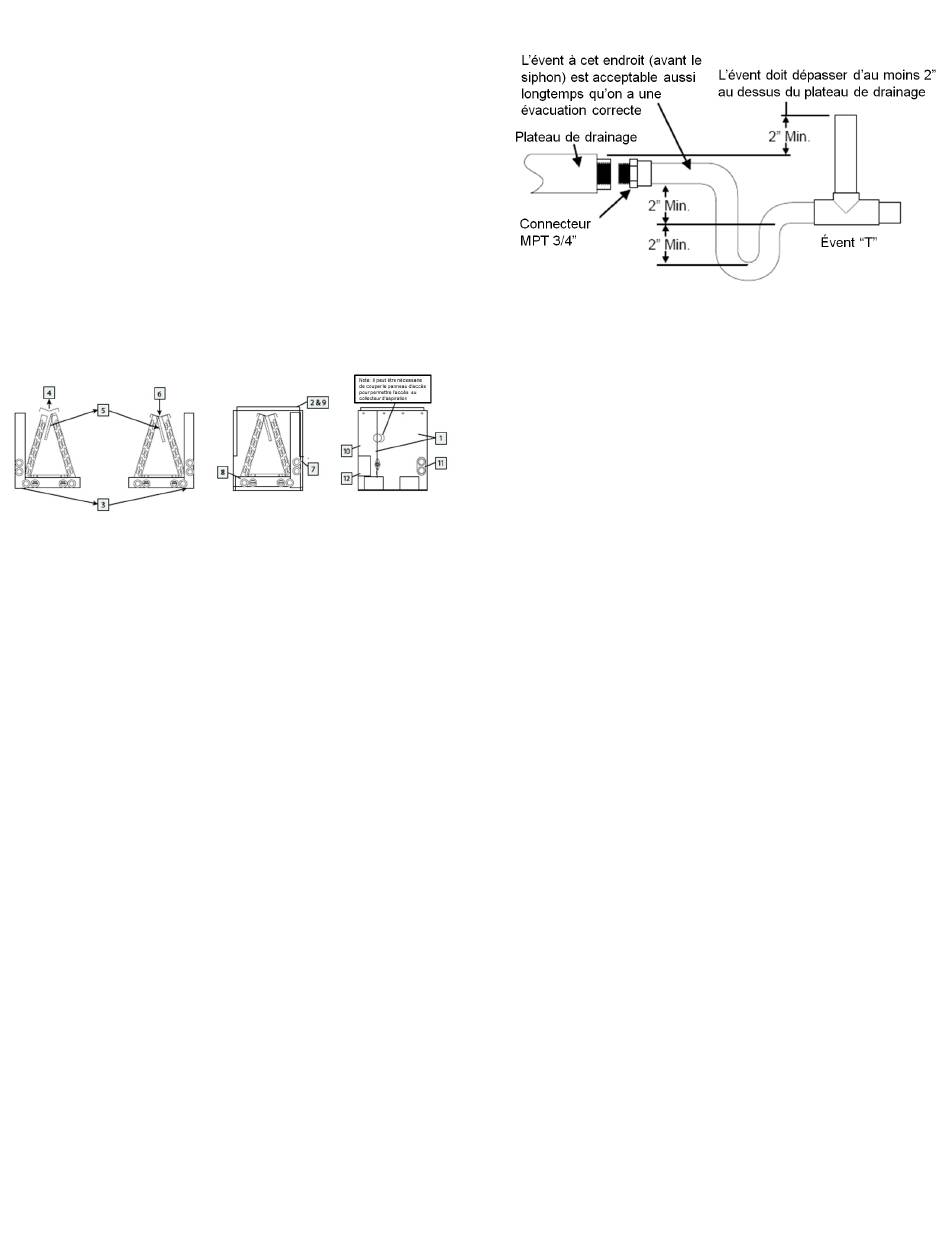

Figure 24: Drain de condensat
