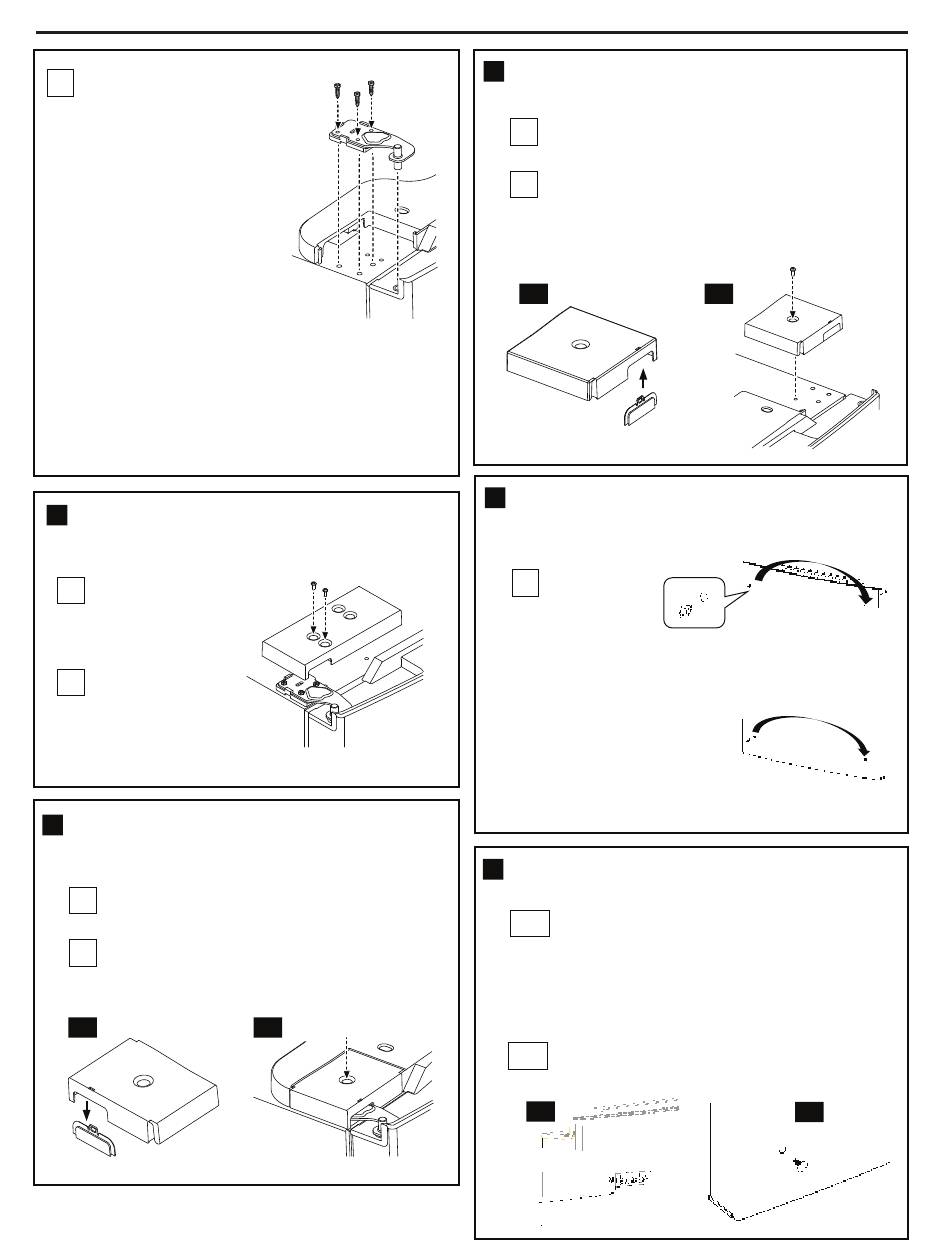

5.2 Si inserisce il perno della
cerniera superiore nel foro
della porta. Assicurarsi che
la porta sia a filo con
l'armadio, fissata in modo
lento dalle viti.
Assicurarsi che la
guarnizione della porta sia
sfalsata verso l'armadio e
non sia piegata. La porta è
sostenuta, dal lato della
maniglia, ed è garantito che
la porta sia dritta e che la
distanza tra le porte sia
uguale e regolare sul fronte.
Tenendo lo sportello in
posizione, serrare le viti a
60libbre-pollici (6.78Nm).
6 INSTALLAZIONE DEL COPERCHIO
DELLA CERNIERA SINISTRA
6.1 Individua il coperchio
della cerniera sinistra,
che si trova all'interno
del kit.
6.2 Si usa un cacciavite
Philips per installare
le viti con il coperchio
della cerniera.
7 INSTALLAZIONE DEL COPERCHIO
DELLA CERNIERA SINISTRA
7.1 Si rimuove l'inserto frontale del coperchio della
cerniera sinistra.
7.2 Si usa un cacciavite Philips, per installare le viti
con il coperchio della cerniera.
7.1
174
7.2
8 INSTALLAZIONE DEL COPERCHIO
DELLA CERNIERA DESTRA
8.1 Si introduce l'inserto frontale nel coperchio
della cerniera destra
8.2 Utilizzando un cacciavite Philips, si installano
le viti con il coperchio della cerniera.
Nota: Nel caso dei modelli con la porta del congela-
tore, cercare l'inserto frontale, che si trova nel kit.
8.1
9
RASFERIMENTO DEI COMPONENTI
FRONTALI NELLA PORTA DEL
FRIGORIFERO
9.1 Utilizzando un
cacciavite
Philips, si
rimuovono le
viti che fissano
la parte
mostrata in
basso, sul lato
destro, e si
installano sul
lato opposto.
Nota: Fare riferimento alle ISTRUZIONI PER LE MANIG-
LIE per rimuovere o fissare le maniglie.
10 INSTALLAZIONE DELLA TARGA
DEL LOGO
10.1 Individuare la nuova targa logo nel kit, rimuo-
vere la carta adesiva protettiva e allineare
verticalmente il centro del logo al centro del
foro e orizzontalmente 2.5"(63.5mm) dal bordo
laterale della Porta. Esercitare pressione sul
logo per assicurarsi che aderisca alla Porta.
10.2 Individuare il fermo della porta nel kit e instal-
larlo sul lato opposto alla maniglia.
10.1
2.5"
(63.5mm)
8.2
10.2
