1. Installez l'appareil dans un endroit correctement ventilé. Le
connecteur réseau situé à l'arrière de l'appareil doit rester
accessible et proche de l'utilisateur (2 m maximum) de façon à
pouvoir couper rapidement l'alimentation en cas d'urgence.
La température ambiante ne doit pas dépasser 40°C.
2. Connectez la prise PC/TIM de l'ABU62 à la prise Local de la
station de titrage. Utilisez le cordon de liaison, n° réf. A95X501.

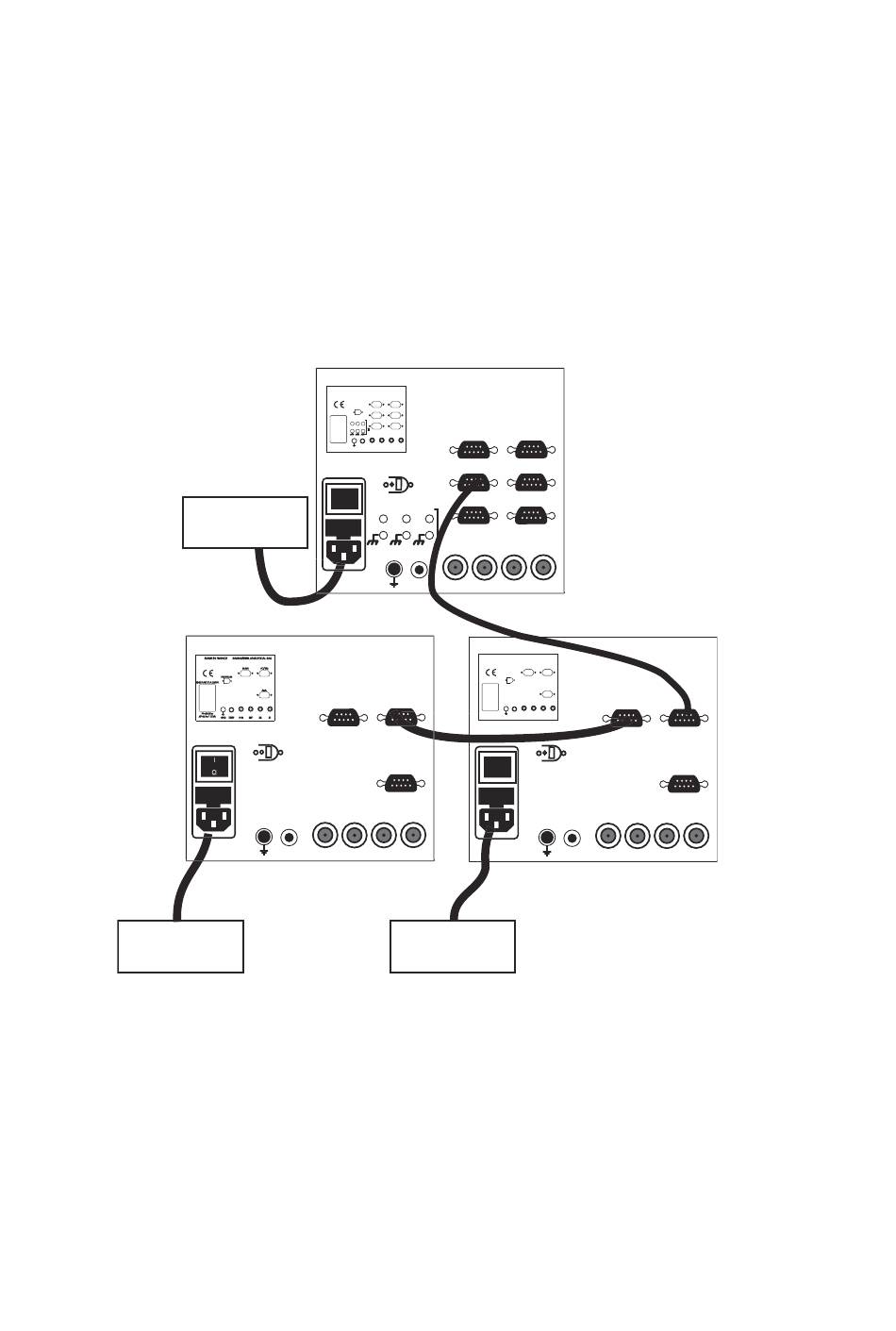

Vous pouvez connecter 2 ABU62s à une même station de titrage
en procédant comme suit :
Vers une
prise secteur
MADE IN FRANCE RADIOMETER ANALYTICAL SAS
PROPELLER
LINE FUSE T1A L250V
90-264 Vac Vac V c
47-63 Hz 115 VA
GND TEMP
Vers une
prise secteur
3. Branchez l'ABU62 et la Station de Titrage au secteur à l'aide du
cordon d'alimentation à 3 conducteurs fourni.
Pour des raisons de sécurité, l'ABU62 et la Station de Titrage
doivent être reliés à la terre par la prise d'alimentation secteur. Une
liaison efficace à la terre est essentielle pour des raisons de
sécurité et pour obtenir des résultats fiables.
Si l'appareil est utilisé aux USA ou au Canada, reliez l'ABU62 au
secteur uniquement avec un cordon certifié UL.
Station de Titrage
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS
SLAVE SLAVE PC/PRINTER PC/PRINTER
PROPELLER PROPELLER
LOCAL LOCAL BALANCE BALANCE
LINE FUSE T1A L250V LINE FUSE T1A L250V
12 V OUT 12 V OUT IN IN
SAC80/90 SAC80/90 AUX. AUX.
5 V OUT V OUT
90-264 90-264Vac ac
47-63 Hz 115 47-63 Hz 115 VA VA
GND GND TEMP TEMP Pt-Pt Pt-Pt REF REF E2 E2 E1 E1
I
O
12V OUT 5 V OUT
SLAVE PC/TIM
AUX.
Pt-Pt REF E2 E1
ABU62 Numéro 2
"ABU2"
prise secteur
IN
Câble, n˚ réf. A95X501
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS
SLAVE SLAVE PC/TIM PC/TIM
PROPELLER PROPELLER
LINE FUSE T1A L250V LINE FUSE T1A L250V
AUX. AUX.
90-264 90-264Vac ac
47-63 47-63 Hz 115 Hz 115 VA VA
GND GND TEMP TEMP Pt-Pt Pt-Pt REF REF E2 E2 E1 E1
I
O
ABU62 Numéro 1
"ABU1"
Vers une
