NOTE
▪ Retirez le câble d'alimentation de l'unité de la prise secteur avant de raccorder les enceintes.
▪ Assurez-vous de raccorder les enceintes avant gauche et droite.
▪ (Modèles pour les États-Unis et le Canada uniquement)
L'unité est configurée pour des enceintes 8 ohms par défaut. Lors du raccordement des enceintes 6 ohm,
réglez l'impédance de l'enceinte de l'unité sur « 6 Ω MIN ». Pour plus d'informations, reportez-vous à :
– « Réglage de l'impédance des enceintes » (p.17)

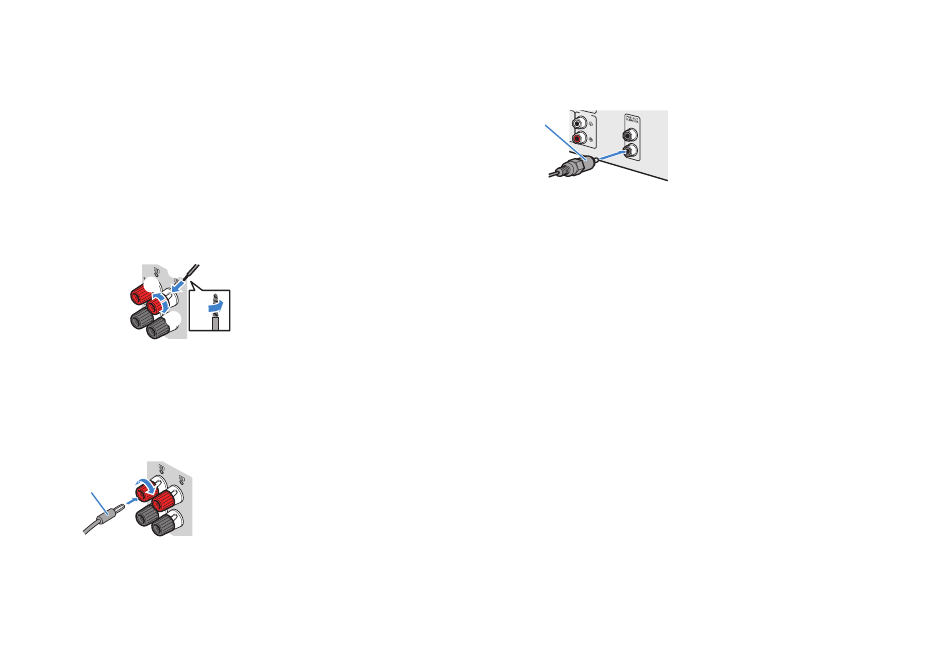

1
Dénudez sur environ 10 mm les extrémités du câble d'enceinte et
torsadez solidement les fils dénudés de ce câble.
2
Desserrez la borne d'enceinte.
3
Insérez les fils dénudés du câble dans l'écartement sur le côté
(supérieur droit ou inférieur gauche) de la borne.
4
Serrez la borne.
c
F R
b
O N
+ (rouge)
T
a a
d
- (noir)
Le raccordement est maintenant terminé.
NOTE
▪ Si « Check SP Wires » apparaît sur l'afficheur de la face avant à la mise sous tension de l'unité, éteignez-
la, puis confirmez que les câbles d'enceinte ne sont pas court-circuités.
▪ (Modèles pour les États-Unis, le Canada, la Chine, Taïwan, le Brésil, l'Amérique centrale et l'Amérique du
Sud et modèle standard uniquement)
Si vous utilisez une fiche banane, serrez la borne de l'enceinte et insérez une fiche banane dans
l'extrémité de la borne.
a
F R
O N
T
Fiche banane
b
n

Raccordement du caisson de graves

Utilisez un câble de broche audio pour raccorder le caisson de graves.
NOTE
Débranchez les câbles d'alimentation de l'unité des prises secteur avant de raccorder le caisson de graves.
Câble de broche
AU DI O
audio 3
1
2
18
