Forbindelse mellem WWS 100 og WSC 3x0 Plus

X5 or X6
(Brandtryk 1 & 2)
1 24V
2 Comm
3 0V

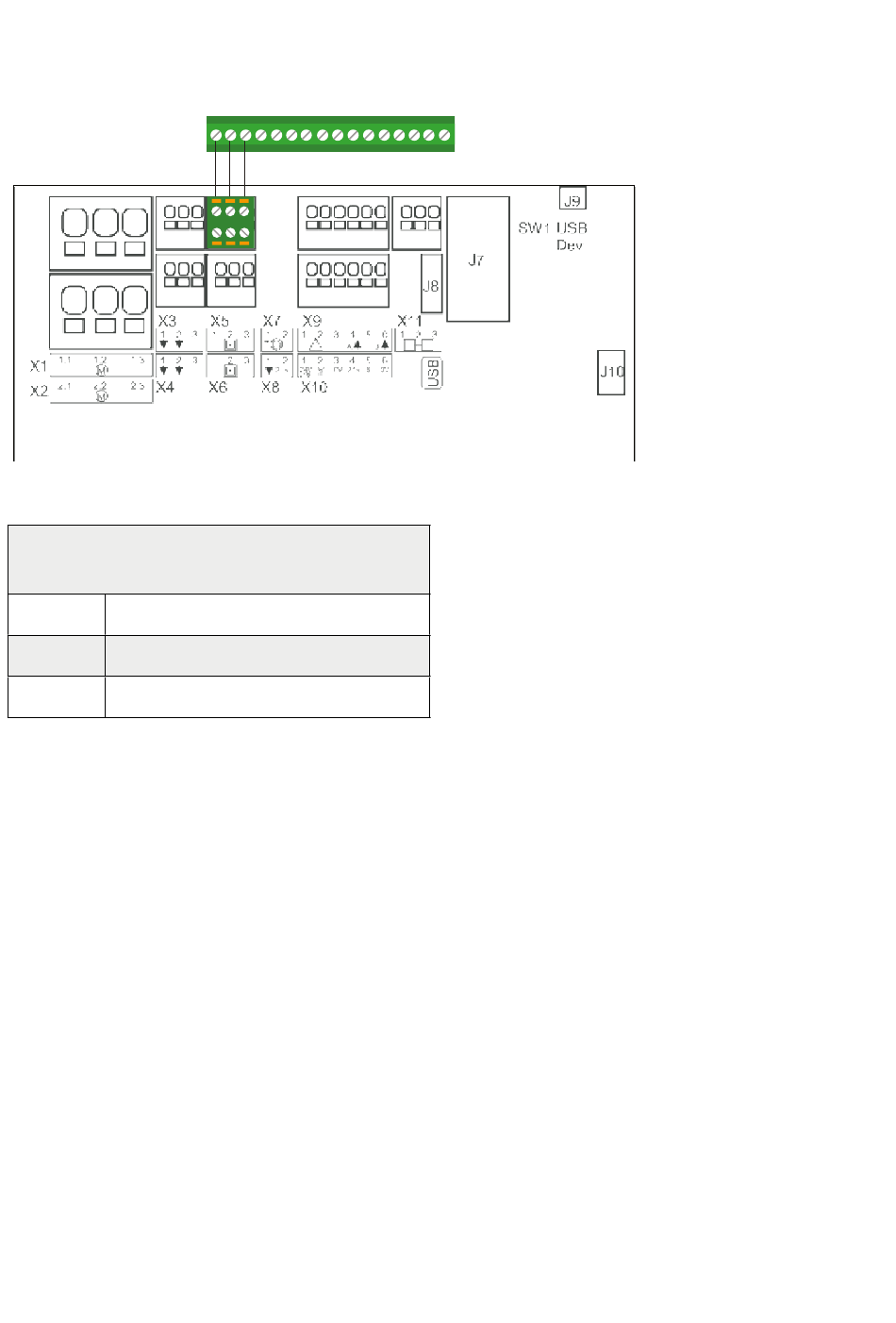

WWS 100-sensoren er forbundet til 5X eller 6X
på brandcentralen (indgangen til brandtryk eller
Master/Slave-forbindelsen).
Det maksimale antal sensorer, der kan forbindes
til brandcentralen, afhænger af typen af
brandcentralen og antal brandtryk (WSK 50x), der
også er forbundet til brandcentralen.
Maks. antal af sensorer og brandtryk der kan
forbindes til brandcentralen (plus-version):
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
WSC 310 P:
• 2 x WWS 100 + 10 x WSK 50x
WSC 320 P:
• 10 x WWS 100 + 10 x WSK 50x
Kun 2 af de 10 brandtryk (ét per linie) kan være
af typen WSK 501 / 502 hvortil der kan tilsluttes
komforttryk og røgdetektorer. De resterende
brandtryk skal være af typen WSK 503 / 504.
23
WWS 100
WSC 3x0 P
