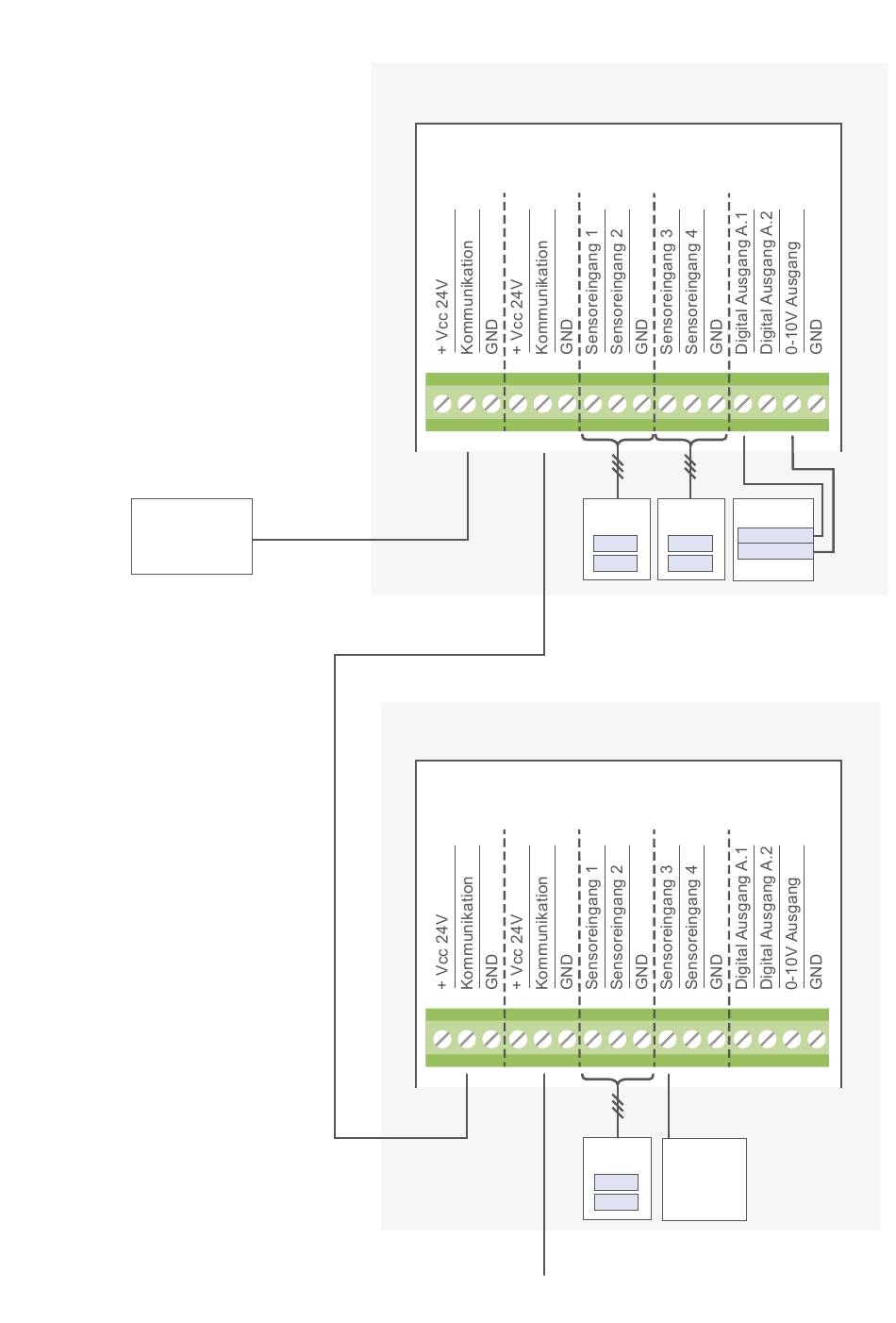

Schaltplan - Window Master WWS 100 Manuel D'installation

Schaltplan

Empfohlene Leitungsverlegung
A 2 x 2 x 0,8mm
B 2 x 2 x 0,8mm
C 2 x 0,8mm
D 2 x 0,75mm (max. 100m)
2
Steuerung
WxC 3x0
Zone 1
WWS Sensor
1
A
WSK-Link™
Zone 2
WWS Sensor
1
13
2 3 4 5 6 7 8
B
Lüftungs
-taster
Öffnen
Schließen
A
2 3 4 5 6 7 8
B
Lüftungs
-taster
Öffnen
Schließen
A
Zu nächste zone
9 10 11 12 13 14 15 16
C
C
B
Lüftungs Lüftung
-taster
Ein / Aus
Öffnen
Geschwindigkeit
Schließen
9 10 11 12 13 14 15 16
D
Außen-
temperatur-
sensor
