6

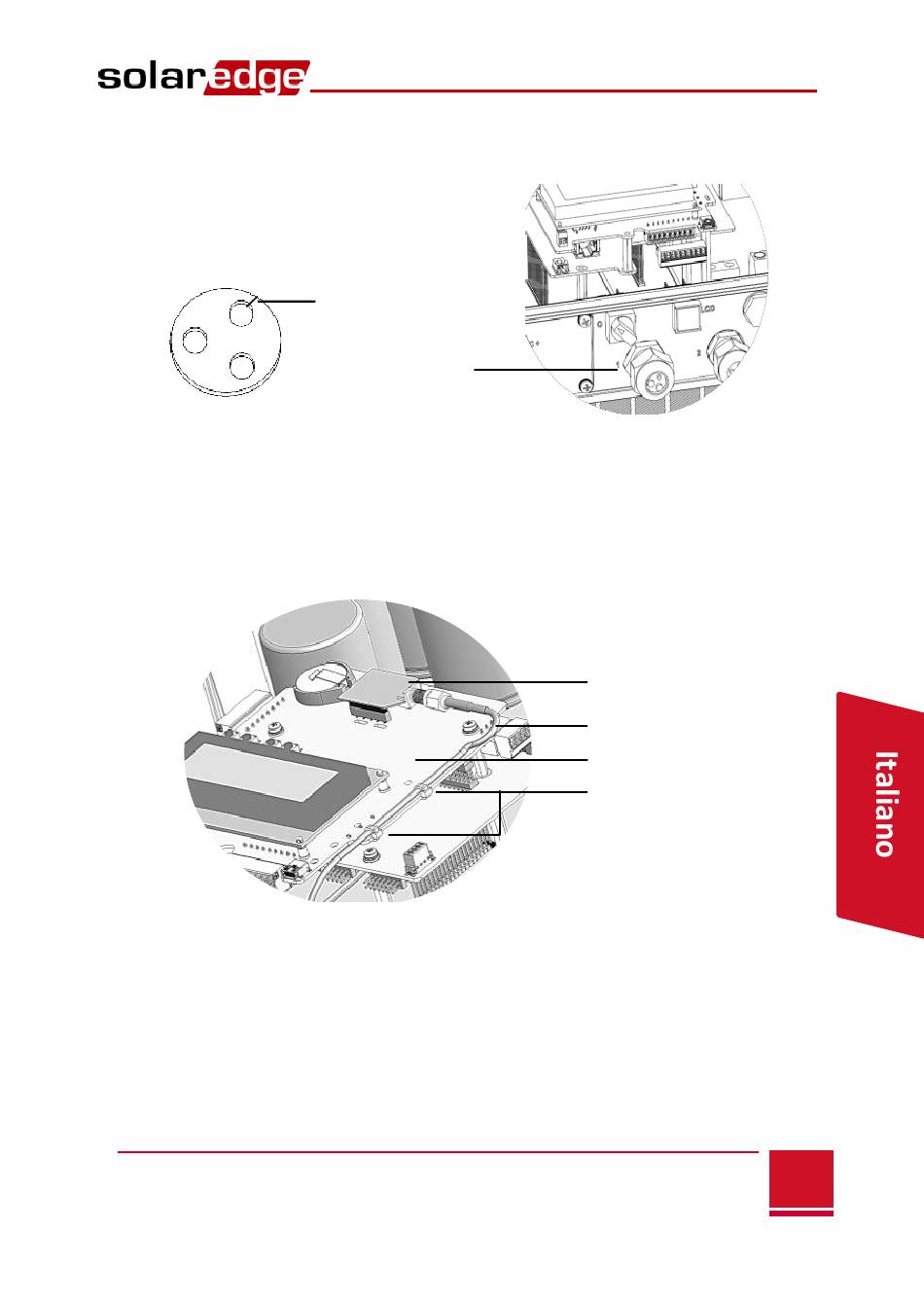

Spingere il cavo all'interno dell'apertura con intaglio della
guarnizione in gomma.
Guarnizione in
gomma
7
Inserire la guarnizione di gomma con il cavo all'interno del
corpo del pressacavo e ricollegare il pressacavo all'inverter.
Serrare il pressacavo.
8
Installare il modulo Wi-Fi nella propria sede sulla scheda di
comunicazione, come illustrato di seguito.
9
Far passare il cavo verso il modulo Wi-Fi lungo il lato della
scheda di comunicazione.
10 Serrare il cavo alla scheda di comunicazione con le due fascette
in dotazione.
11 Collegare il cavo RF al modulo Wi-Fi e serrare manualmente.
MAN-01-00166-1.1
Guida rapida per l'installazione del kit Wi-Fi SolarEdge
Apertura con
intaglio
Pressacavo #1
Modulo ZigBee
Cavo RF
Scheda di comunicazione
Fascette per cavi
