6

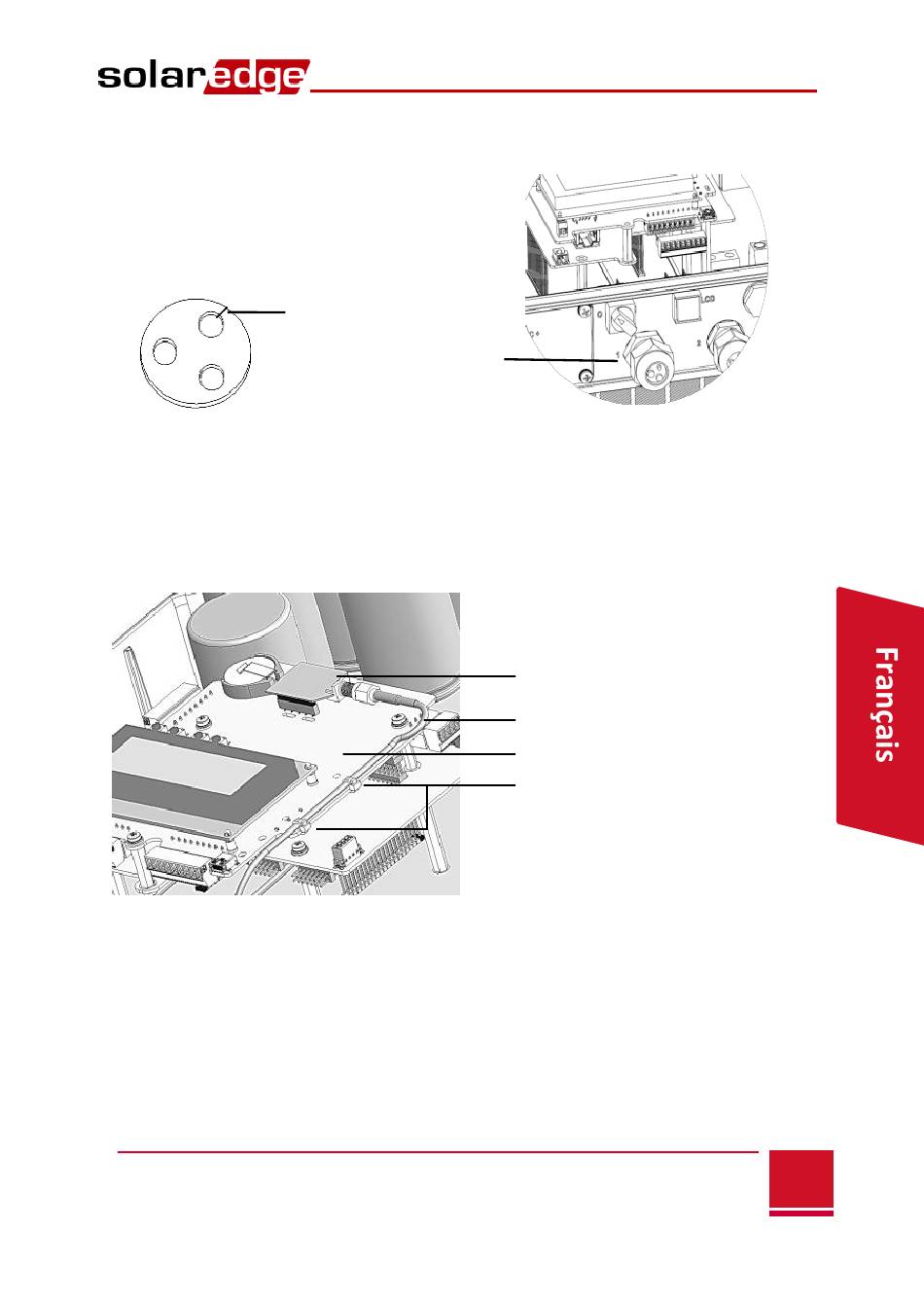

Poussez le câble dans l'ouverture découpée du joint en
caoutchouc.
Joint en caoutchouc
7
Insérez le joint en caoutchouc avec le câble dans le corps du
presse-étoupe et reconnectez le presse-étoupe à l'onduleur.
Serrez le presse-étoupe du câble.
8
Connectez le module Wi-Fi à sa place sur le panneau de
communication comme indiqué ci-dessous.
9
Placez le câble en direction du module Wi-Fi le long du côté du
panneau de communication.
10 Bloquez le câble sur le panneau de communication avec les
deux attaches de câbles fournies.
11 Connectez le câble RF au module esclave Wi-Fi et bloquez-le
manuellement.
MAN-01-00166-1.1
Guide d'installation rapide du kit Wi-Fi de SolarEdge
Ouverture
découpée
Presse-
étoupe #1
Module Wi-Fi
Câble RF
Panneau de communication
Attache de câble
17
