Raccordement de la tuyauterie de purge à l'unité intérieure
FXFN50~112A2VEB
CO₂ Conveni-Pack: unité intérieure
4P677925-1 – 2021.07

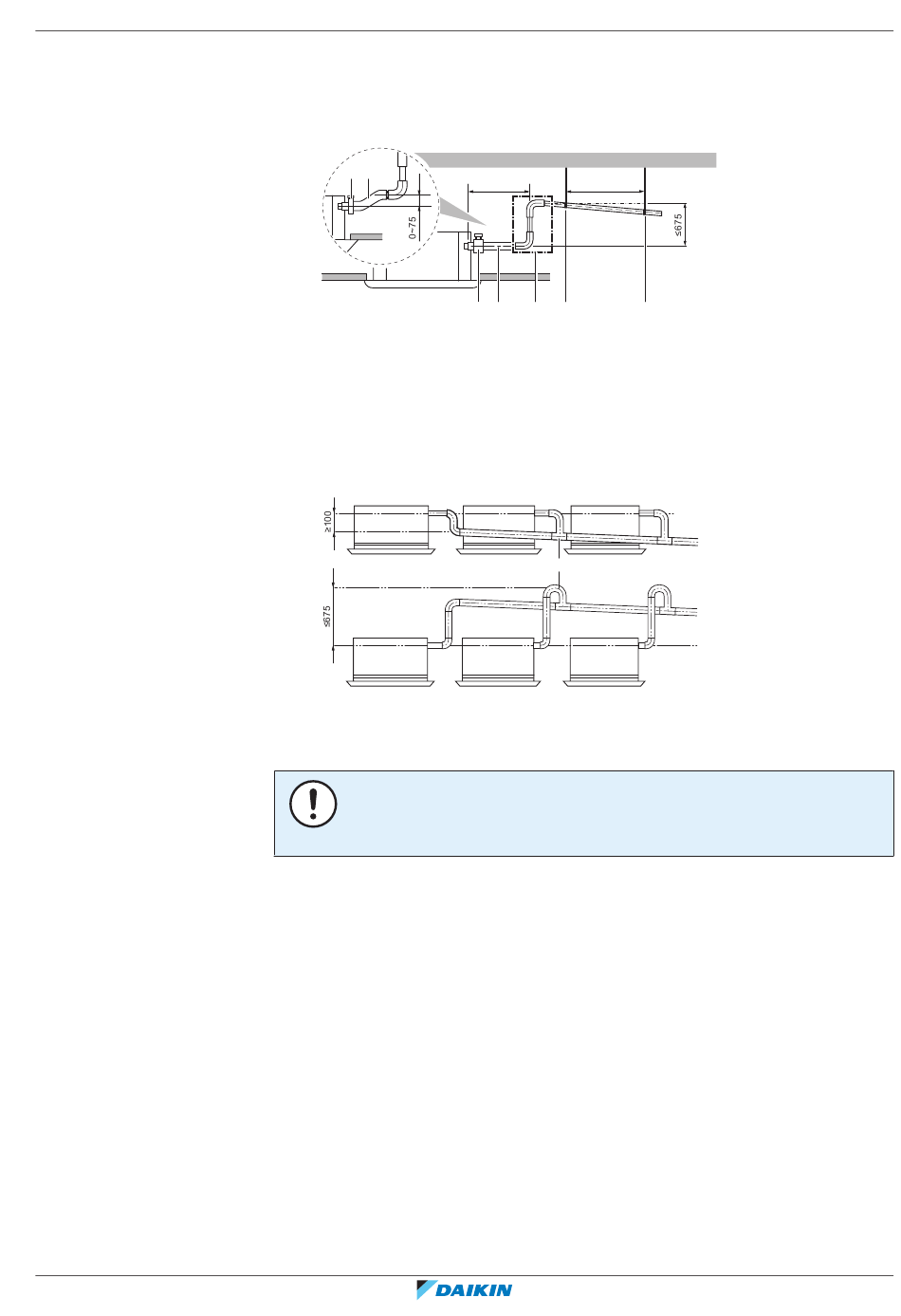

▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la tuyauterie
ascendante pour rendre la pente possible.
- Inclinaison du flexible de purge: 0~75 mm pour éviter le stress sur la tuyauterie
et pour éviter des bulles d'air.
a b
a Collier métallique (accessoire)
b Flexible de purge (accessoire)
c Tuyauterie de purge ascendante (tuyau en vinyle de 25 mm de diamètre nominal et
32 mm de diamètre extérieur) (à fournir)
d Barres de suspension (à fournir)
▪ Combinaison des tuyaux de purge. Vous pouvez combiner les tuyaux de purge.
Veillez à utiliser des conduits de purge et raccords en T avec une jauge correcte
pour la capacité de fonctionnement des unités.
a Raccord en T
REMARQUE
Un branchement incorrect du flexible de purge peut provoquer des fuites et
endommager l'emplacement d'installation et la zone environnante.
1 Poussez le flexible de purge aussi loin que possible sur le raccord du tuyau de
purge.
2 Serrez le collier métallique jusqu'à ce que la tête de la vis fasse moins de 4 mm
de la partie collier métallique.
3 Assurez-vous de l'absence de fuites d'eau (voir
d'eau" [ 4 64]).
4 Posez la pièce d'isolation (tuyau de purge).
5 Enveloppez le grand patin d'étanchéité (=isolation) autour du collier en métal
et du flexible de purge, puis fixez-le avec des attaches.
6 Branchez le tuyau de purge au flexible de purge.
