La carte contrôleur du Sun StorEdge T3+ contient le matériel et le microprogramme du
contrôleur RAID :
Un port Fibre Channel-Arbitrated Loop (FC-AL) avec un connecteur LC-SFF
(small-form factor). Le câble à fibre optique qui constitue le canal de données vers
la baie comporte un connecteur LC-SFF qui se branche directement sur le port de
la carte contrôleur. L'autre extrémité du câble comporte un connecteur standard
(SC) qui se branche sur une carte contrôleur (HBA), sur un concentrateur ou sur
un commutateur.
Un port d'interface hôte Ethernet 10/100BASE-T RJ-45. Ce port fournit l'interface
entre la carte contrôleur et le système hôte de gestion. Un câble Ethernet blindé
catégorie 5) connecte le contrôleur au concentrateur réseau du site. Cette interface
permet l'administration et la gestion de la baie par l'interface de ligne de
commande (ILC).
Un port série RJ-45. Ce port est réservé aux procédures de diagnostic qui ne
doivent être effectuées que par des techniciens de maintenance qualifiés.
1 Go de cache de données à vitesse élevée SDRAM.
La
FIGURE 1-5
Sun StorEdge T3+.
FIGURE 1-5
6 Manuel d'installation et de configuration de la baie Sun StorEdge T3+ • août 2002
représente la carte contrôleur et les ports des connecteurs sur la baie

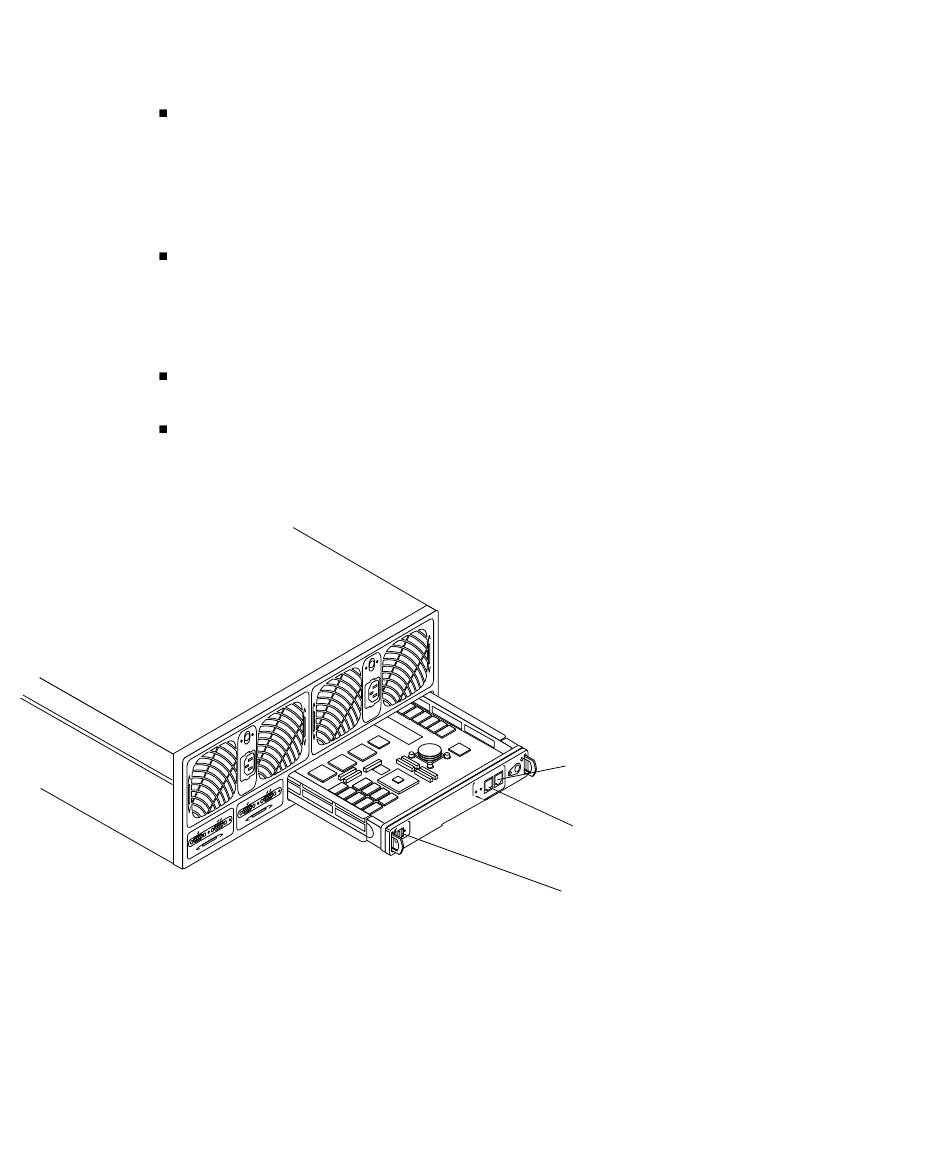

Carte contrôleur et ports de la baie Sun StorEdge T3+
Port série (RJ-45)
Port Ethernet 10/100BASE-T
(RJ-45)
Port de connexion de données FC-AL
(LC-SFF)
