Introduction

Un groupe conjoint se compose d'une unité de contrôleur maîtresse et d'une unité de
contrôleur maîtresse de secours. La première est la baie inférieure de la pile de baies
installées dans une armoire ou sur une table tandis que la seconde est la baie
supérieure. Les baies sont connectées au moyen de cartes d'interconnexion et de

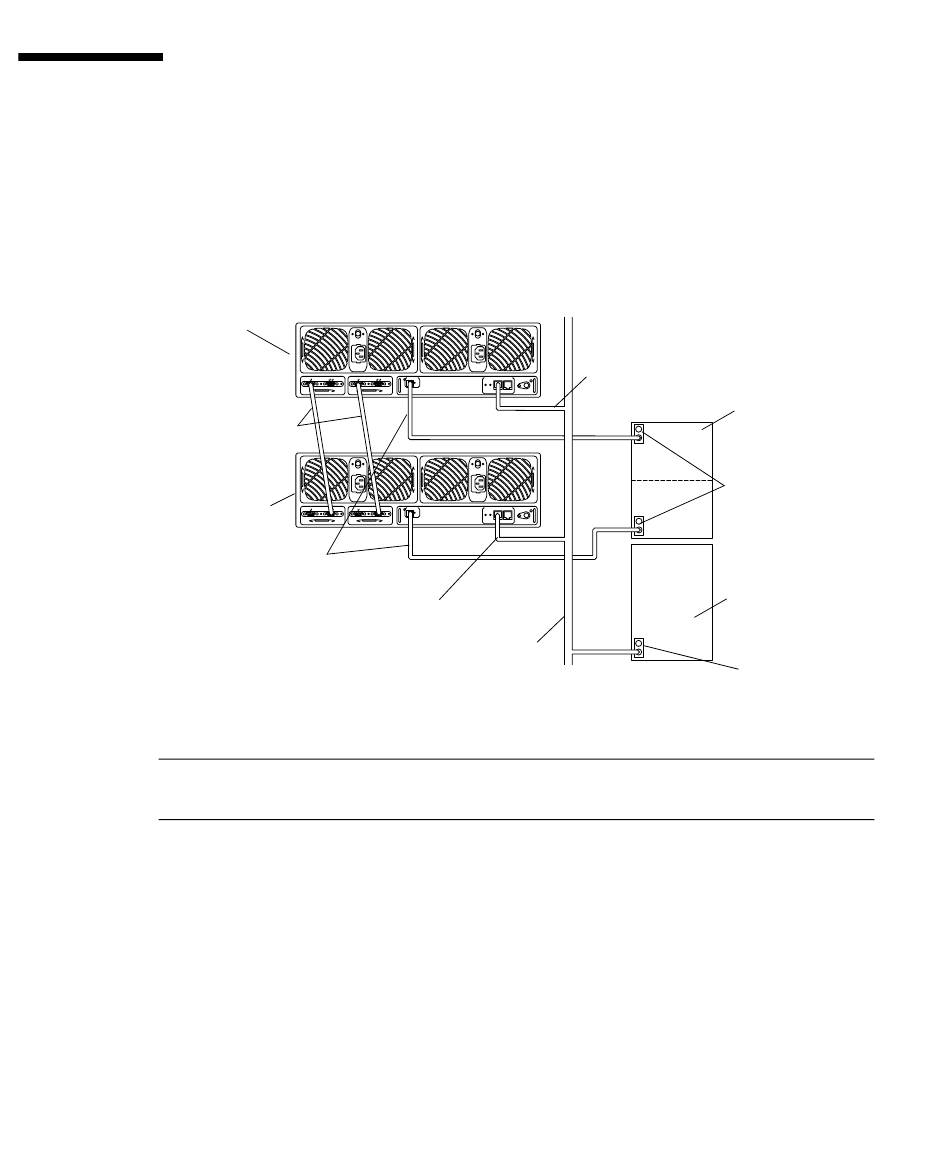

câbles. Un groupe conjoint est illustré à la
Unité de
contrôleur
maîtresse
de secours
Câbles
d'interconnexion
Unité de
contrôleur
maîtresse
Connexion FC-AL
FIGURE 10-1
Remarque –
charge les connexions FC-AL directes.
Deux unités interconnectées forment un groupe conjoint redondant. Ce groupe fournit
la redondance du contrôleur. Le contrôleur constituant un point de panne unique dans
une configuration autonome, la redondance permet à un hôte d'application d'accéder
aux données même en cas de panne d'un contrôleur. Cette configuration offre les
fonctionnalités de multi-acheminement et de reprise de LUN.
La connexion en groupe conjoint permet également de disposer d'un point de
contrôle unique. L'unité sous-jacente assume le rôle de maître et, via ses connexions
Ethernet, est utilisée pour surveiller et administrer l'unité installée au-dessus.
