Interface PROFINET pour indicateur 920i
4.2 Procédure de configuration pour indicateur 920i et automate programmable
industriel
Les données d'entrée et de sortie doivent être configurées dans l'automate programmable industriel pour permettre le
fonctionnement correct de PROFINET. Contactez Siemens pour obtenir des informations supplémentaires sur la configuration
si vous n'êtes pas familiarisé avec ou si vous avez des doutes sur la procédure de configuration. Le
l'écran de configuration avec le logiciel Siemens TIA Portal.
Les sorties doivent être d'abord affichées au niveau des choix disponibles.
Remarque
4.3

Fichier GSDML

Le fichier GSDML pour l'adaptateur PROFINET est inclus sur le CD (réf. 187908) avec l'option. Le fichier GSDML doit être
installé sur l'appareil hôte pour permettre les communications avec l'indicateur.
4.4 Spécifications de l'interface PROFINET
Alimentation électrique
Carte d'adaptateur de bus avec module PROFINET, alimentation CC :
Tension d'alimentation : 6 Vcc, fournie par le
Appel de courant type : 270 mA
Consommation d'énergie : 1,62 W
Indicateur, Charge CA type :
920i
Consommation d'énergie (modèle universel, 32 capteurs de charge de 350 ohm)
115 Vca ; 400 mA (46 W)
230 Vca ; 250 mA (58 W)
Spécifications des communications
Communications réseau PROFINET :
Câblage à paires torsadées à 10 ou 100 Mbits/s
Spécifications environnementales
Température : de –10° à +40° C (14° à 104° F)
L'interface PROFINET est conforme à la directive CEM 89/336/CEE pour les normes européennes EN 50081-2 et EN 61000-6-2.
18 Visitez notre site Web

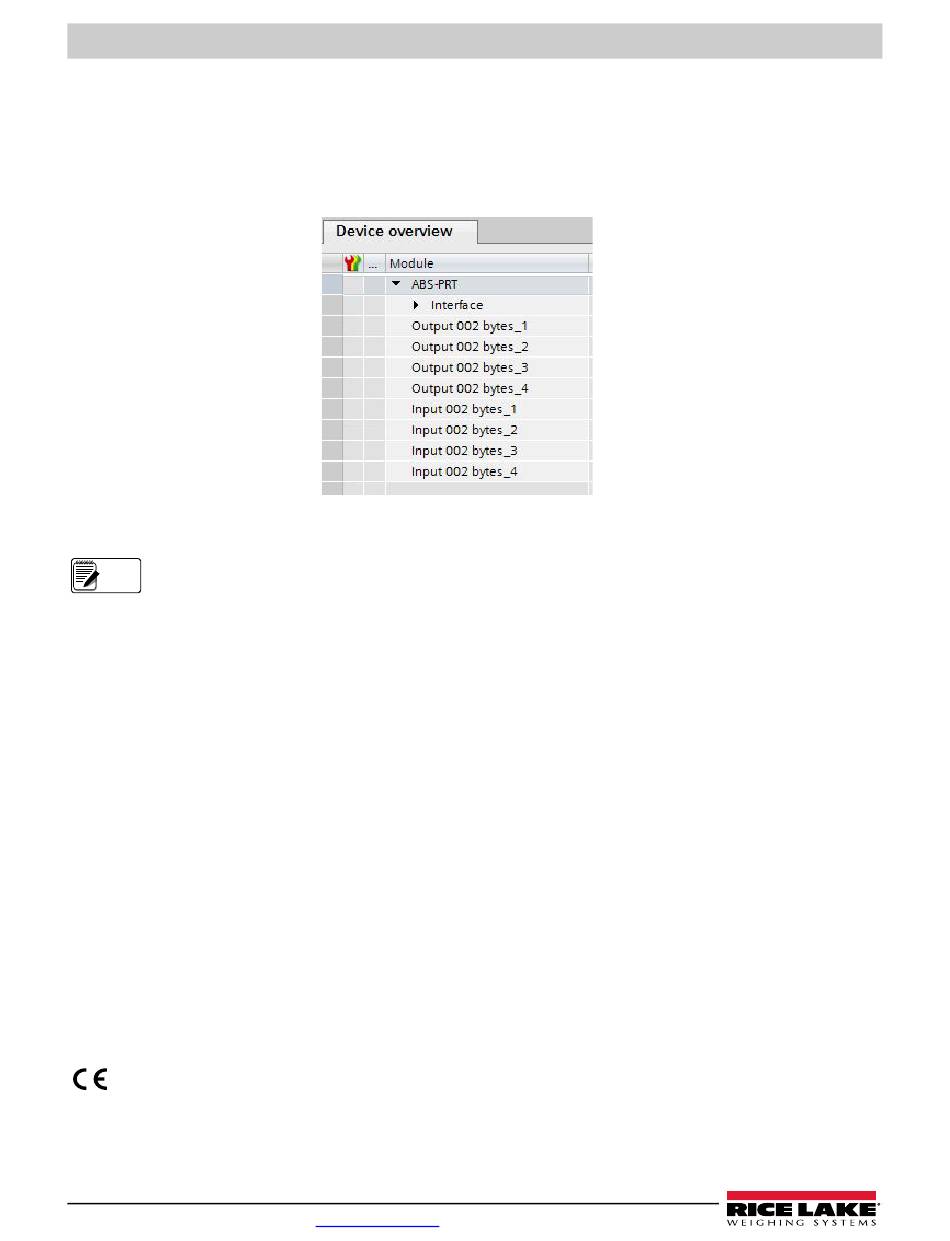

Illustration 4-2. Configuration E/S de portail TIA Siemens
920i
bus
www.RiceLake.com
Illustration 4-2 représente
