7/ Aide
Mode dégradé
Le boîtier technique fonctionne en mode dégradé (30% en mode Chaud, Arrêt en
mode Froid), pour chaque voie, lorsque :
- Absence de signal du thermostat pendant plus d'une heure (la LED rouge de la
voie clignote rapidement),
- Sonde de température du thermostat en court-circuit
- Sonde de température du thermostat coupée.

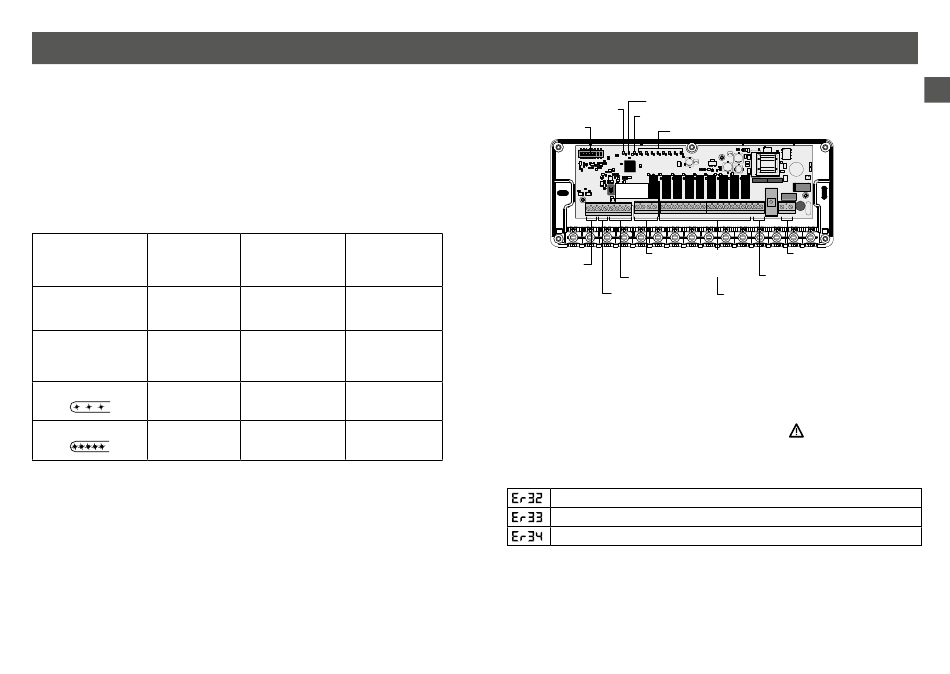

LEDs et leur fonctions
LED status
(verte)
Fonctionnement
Allumé
normal
1ère mise
Éteint
en chauffe
de la dalle
Clignotement lent
Mode
... ... ...
association
.. .. .. .. ..
... ... ...
Clignotement rapide
Défaut en cours
.. .. .. .. ..
18
LEDs circulateur et
LEDs vannes ou
commande M/A
registre de 1 à 8
(rouge)
(rouges)
Relais fermé
Marche
Sortie en marche
Relais ouvert
Arrêt
Sortie en arrêt
-
-
-
Défaut en cours
LED Circulateur
LED Status
LED commande M/A
Switchs de
LEDs sorties vannes ou registre
configuration
ON
DIP
1
2
3
4
5
6
7
8 8
Sorties commande
Entrée
M/A et circulateur
surveillance
Bus
d'eau
Entrée/sortie
Change-over
7.2 Défauts possible sur le TA
Lorsqu'un défaut est présent sur l'installation, le symbole
du thermostat. Appuyez sur la touche i pour afficher la nature du défaut.
Messages d'erreurs
Défaut adresse. Plusieurs produits sont affectés à la même sortie (CF20).
Sonde interne du thermostat en court-circuit.
Sonde interne du thermostat coupée.
Alimentation générale
Alimentation vannes ou registre
Sorties vannes ou registre
clignote sur l'afficheur
FR
19
