Tywatt 5450

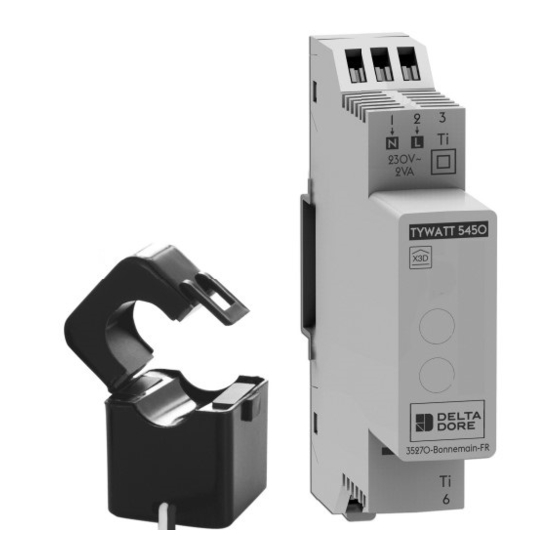

Capteur connecté modulaire
FR
de consommations électriques

Publicité

Table des Matières
loading

Manuels Connexes pour DELTA DORE Tywatt 5450

Sommaire des Matières pour DELTA DORE Tywatt 5450

  • Page 1 Tywatt 5450 Capteur connecté modulaire de consommations électriques...

  • Page 2: Recommandations

    1 - Recommandations 2 - Raccordement Coupez l’alimentation de l’installation. 2.1 Instructions de connexion des bornes max. - Dénudez les fils en respectant Ø 0,75 - 1,5 mm la longueur de dénudage indiquée sur le produit. 8 mm - Appareil destiné aux installations monophasées. - Poussez le fil jusqu’au fond - Fixation sur rail DIN en armoire électrique.

  • Page 3: Configuration

    Raccordement du secondaire: - Raccordez le fil bleu du TI à la borne 3 et le fil blanc à la borne 6 du Tywatt. Raccordement du primaire: 230V~ - Ouvrez le TYWATT 5450 transformateur d’intensité. Chauffage click - Insérez le ou les conducteurs phase du poste à...

  • Page 4: Association Avec L'application Tydom

    - Réglage > Mon domicile > Mes équipements > Ajoutez un équipement > Consommation > Consommation > puis sélectionnez le Tywatt Tywatt 5450 > suivez ensuite les instructions auquel est associé l’EM.IC. indiquées sur l’écran. - Dans la fenêtre EM.IC, appuyez sur «Dissocier».

  • Page 5: Caractéristiques Techniques

    Caractéristiques techniques Boîtier modulaire - Alimentation : 230 V~ , 2 VA - Isolement Classe II - Action de type 1 - Tension assignée de choc : 4000V - Température pour l’essai à la bille : Boîtier : 75°C Bornier : 100°C - Température de stockage : -10°C / +70°C - Température de fonctionnement : 0°C / +55°C - IP 30...
  • Page 6 www.deltadore.com...
