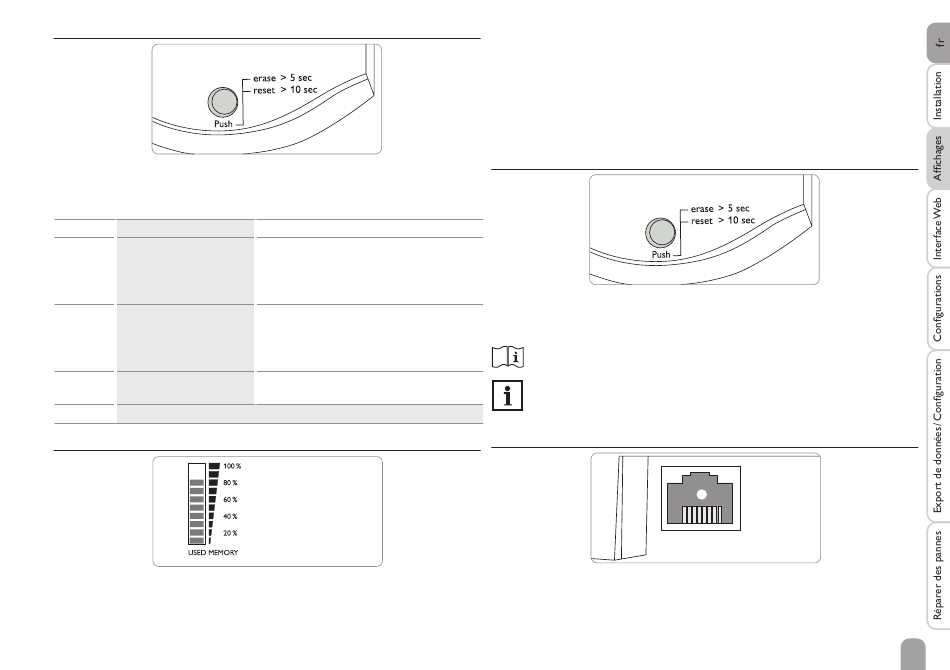

4.1
Témoin lumineux de contrôle LED
Le témoin lumineux de contrôle LED fournit des informations sur l'état de fonc-
tionnement du DL2 à travers des signaux lumineux.
Témoins lumineux LED
Couleur Lumière fixe
Vert
• L'appareil est prêt à
l'emploi
• Connexion à VBus.net
ou option désactivée
Orange
• L'appareil est prêt à
l'emploi
• Pas de connexion LAN
Orange /
-
Vert
LED éteint • Pas d'alimentation électrique
4.2
Affichage lumineux de la mémoire
L'affichage lumineux montre la capacité de mémoire interne du DL2 utilisée.
L'affichage lumineux de la mémoire se compose de 10 segments. Chaque segment
correspond à 10 % de la capacité totale de mémoire.
Clignotement lent
• L'appareil est prêt à l'emploi
• Pas de connexion à VBus.net
• Une mise à jour du logiciel résident est
en cours
• Processus d'enregistrement de donnés
sur carte mémoire SD
• Processus de démarrage
Affichage lumineux de la mémoire
Segment LED
illuminé
• La capacité de mémoire de ce segment est complètement
utilisée.
clignote
• La capacité du segment est en partie utilisée.
• La connexion VBus
4.3
Touche reset
La touche reset est intégrée dans le témoin lumineux LED de contrôle et sert
à supprimer les données enregistrées et à mettre la configuration du DL2 aux
réglages de base.
Voir chap. 7.4 Effacer des données page 13.
Note
Après un reset, l'appareil doit être ajouté de nouveau à VBus.net.
4.4
Connecteur LAN
Le connecteur LAN intégré se trouve au coté droit de l'appareil; il supporte des
débits de transfert de jusqu'à 100 MBit par seconde.
est ok.
®
9
