3.1

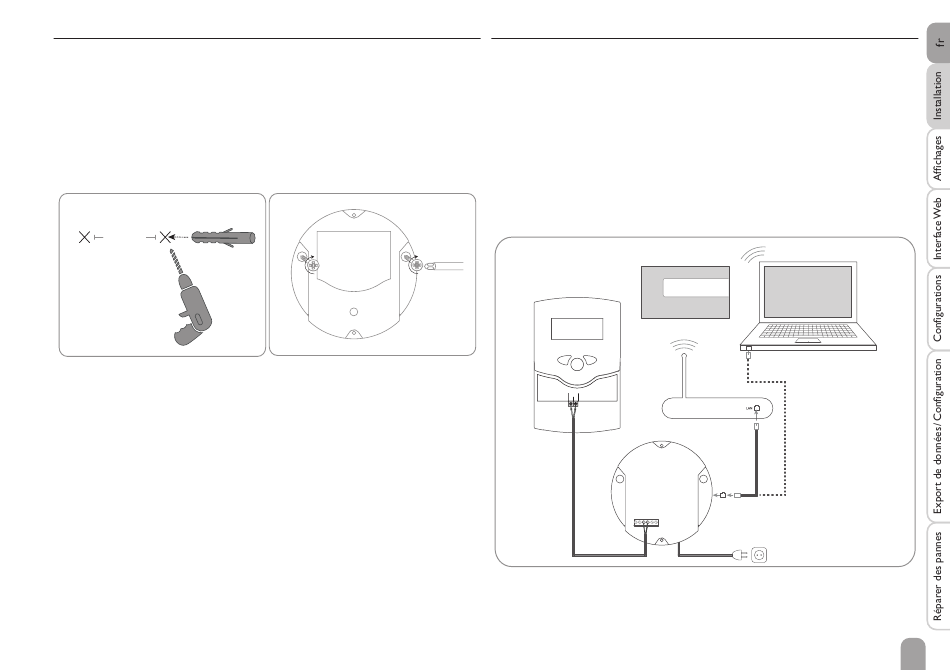

Montage mural
Réalisez le montage de l'appareil dans une pièce intérieure sèche. Veillez à ne pas
exposer l'appareil à des champs électromagnétiques trop élevés pour garantir un
fonctionnement optimale de l'appareil.
Veillez à maintenir le câble de connexion au réseau électrique séparé des câbles Bus
pour éviter des perturbations par des champs électrique.
1.
Déterminez le lieu de montage
2.
Percez deux trous (Ø 6 mm, la distance entre les deux trous doit être égale à
113 mm) et introduisez-y les chevilles correspondantes.
3.
Fixez le boîtier au mur en vissant les vis (4 x 40 mm, fournies avec l'appareil)
112mm
3.2
Raccordement électrique
Afin de brancher le Datalogger sur d'autres modules, effectuez les
opérations suivantes:
1.
Branchez le câble de données (RESOL VBus
longez le câble à l'aide de la barrette de connexion (incluse dans la fourniture)
et d'un câble bifiliaire, le cas échéant.
2.
Branchez l'adaptateur secteur sur une prise de courant.
3.
Si vous souhaitez réaliser une connexion directe à un routeur ou à un PC,
branchez le Datalogger sur un routeur ou sur un ordinateur en utilisant
le câble réseau (, inclus dans la fourniture).
Les câbles sont sous très basse tension et ne doivent pas être placés dans une gou-
lotte avec des câbles transportant plus de 50 V (veuillez prendre en considération
les directives nationales en vigueur).
www.vbus.net
VBus
L'alimentation électrique s'effectue à travers un adaptateur secteur externe. La ten-
sion d'alimentation de l'adaptateur secteur doit être comprise entre 100 et 240 V~
(50 – 60 Hz).
Le DL2 est livré avec un adaptateur secteur (connecté au DL2) et un câble VBus
, ) au régulateur RESOL . Ral-
®
www
.
®
7
