2. Identification des parties et séparation des circuits

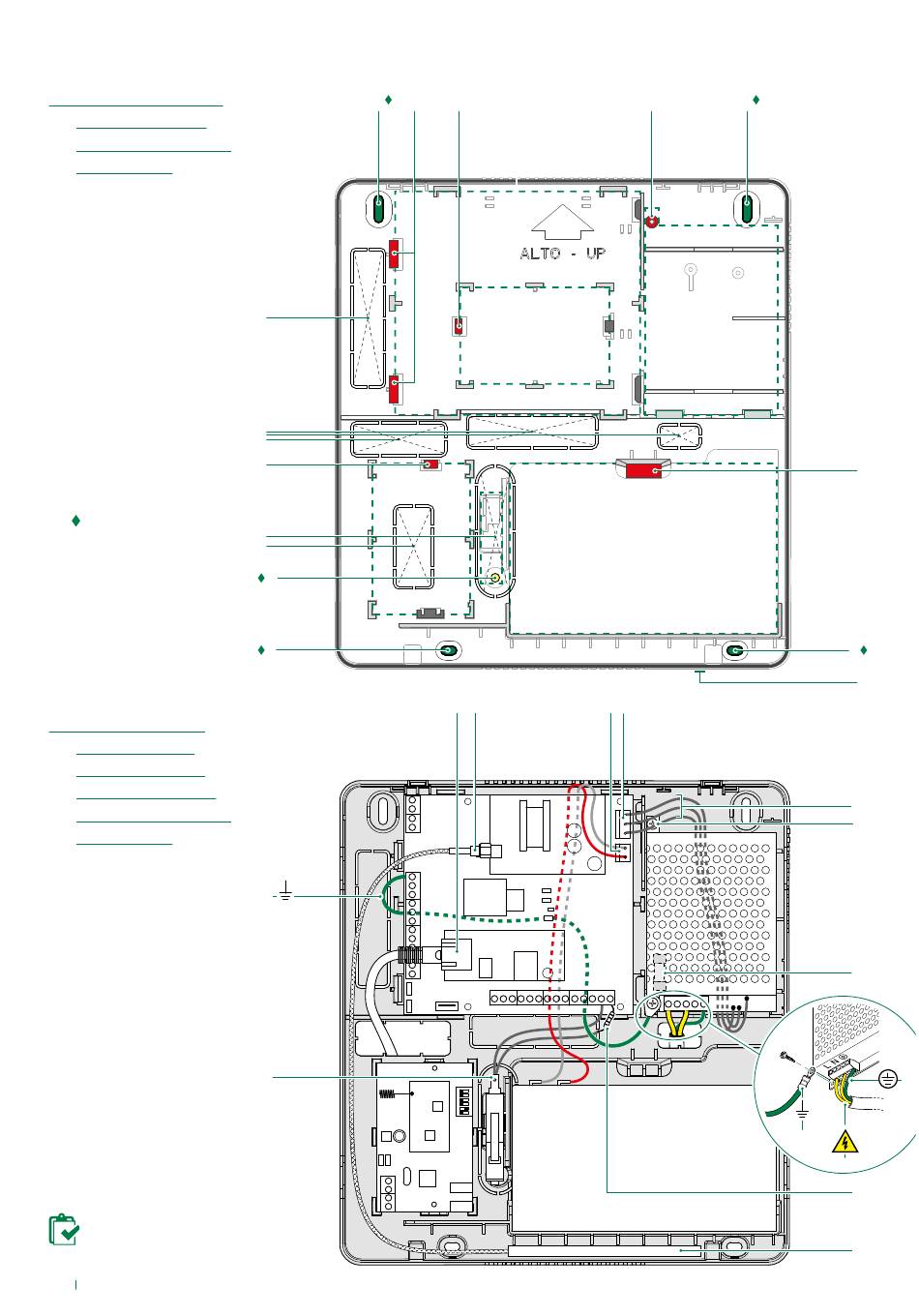

2.1 MISE EN PLACE DES
COMPOSANTS ET
FIXATION (POUR ART.
BOXPLASTIC)
1. Orifices pour la fixation du boîtier
2. Clips de fixation de la carte de
la
centrale
Art.
PCBVEDO10
- PCBVEDO34 - PCBVEDO68 -
PCBVEDO200 - PCBPSU
3. Clip de fixation de l'extension Art.
VEDO8I8O
4. Logement de la vis de fixation pour
unité d'alimentation Art. PSU15
5. Clip de fixation batterie Art. 30076003
6. Position étiquette d'identification de
la centrale
7. Orifice autoprotection anti-pillage
8. Orifices pour le passage des câbles
9. Clip de fixation de l'extension Art.
RF10VEDO / RF32VEDO / VEDO8I8O
A. Position de la carte de la centrale
Art. PCBVEDO10 - PCBVEDO34
- PCBVEDO68 - PCBVEDO200 -
PCBPSU
B. Position extension Art. VEDO8I8O
C. Position unité d'alimentation Art.
PSU15
D. Position batterie Art. 30076003
E. Position autoprotection
F. Position extension Art. RF10VEDO /
RF32VEDO / VEDO8I8O
Pour le montage en saillie,
utiliser les 5 chevilles présentes
dans l'emballage : FISCHER SX
6 S ART.570021.
2.2 PARCOURS POUR
LA SÉPARATION
DU CIRCUIT SELV
ET CIRCUIT HAUTE
TENSION (POUR ART.
BOXPLASTIC)
1. Connecteur
de
réseau
extension
VEDOIP
2. Connecteur Antenne extension Art.
VEDOGSM / VEDOGSM3G
3. Connecteur batterie
4. Connecteur alimentation
5. Connexions
d'alimentation
carte
centrale
6. Vis de fixation unité d'alimentation
PSU15
7. Fusible interne 250V~ T2A (pour Art.
PSU15), Fusible interne 250V~ T2.5A
(pour PSU50)
8. Câble de connexion à la terre de
l'alimentation Art. PSU15
9. Câbles haute tension
10. Câble de connexion à la terre de la
carte de la centrale Art. PCBVEDO10
- PCBVEDO34 - PCBVEDO68 -
PCBVEDO200
11. Résistance d'équilibrage
12. Antenne GSM
13. Connecteurs autoprotection
A1.Position module de communication
VEDOGSM / VEDOGSM3G / VEDOGSM4G
A2. Position de l'extension des messages
VEDOVOICE
A3. Position du module IP VEDOIP
Pour assurer la conformité
de l'installation, respecter le
parcours des câblages de la
mise à la terre et des circuits
SELV et à haute tension.
8
1
2
A
8
8
9
F
8
7
1
10
13
3
B
D
E
1
2
3 4
A1
A2
A3
4
1
C
10
5
1
6
5
6
7
8
9
11
12
