6.2.3
Défaut sur la ligne de renifleur.
Une LED sur laquelle vous pouvez lire les différents états de service est placée sur la poignée de
la ligne de renifleur ,
voir Tableau 7 à la page

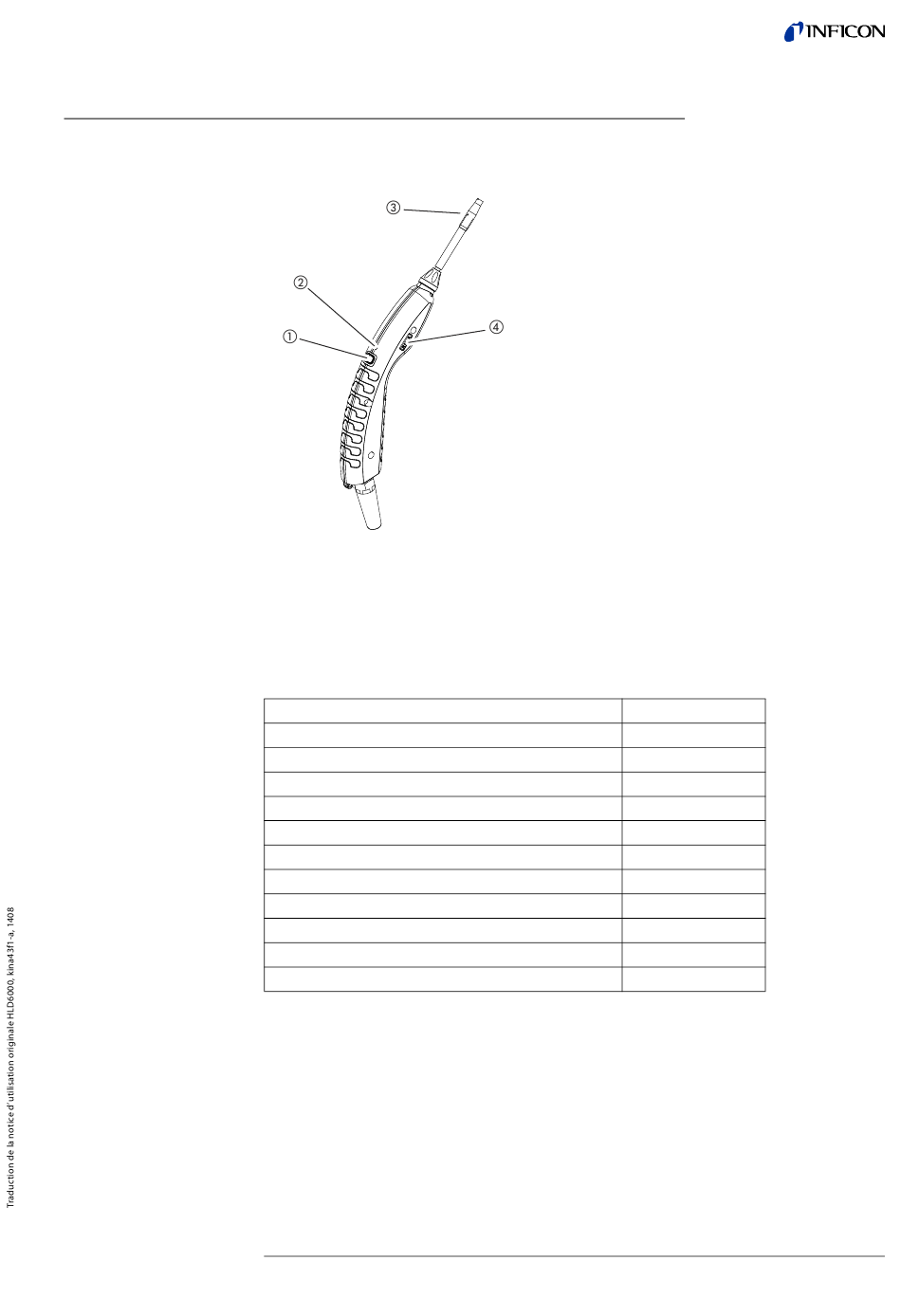

Fig. 12: Afficher la ligne de renifleur
a
Touche de calibrage,
voir "6.4.6.1 Date et heure du calibrage", page 43
b
LED de statut
c
Support de filtre de la pointe de renifleur
d
Désignation du gaz que la ligne de renifleur renifle.
Tableau 7: Signaux de la LED sur la poignée
État de service
Non raccordé
Aucune communication
Lancement
Standby (Veille)
Mode de mesure
Taux de fuite >40 % de la valeur de seuil
Taux de fuite >100 % de la valeur-seuil
Calibrage
Erreur/Avertissement
Erreur/Avertissement et taux de fuite >40 % de la valeur de seuil
Erreur/Avertissement et taux de fuite >100 % de la valeur-seuil
33.
LED
Inactif
Bleu, clignotant
Bleu
Bleu, clignotant
Vert
Jaune
Jaune, clignotant
Bleu, clignotant
Rouge, clignotant
Rouge/vert, clignotant
Rouge/jaune, clignotant
6 Fonctionnement
33
